Ogranicznik przepięć PV typ T2 (C) ETITEC EM T2 PV 1100/20 Y DC 002440623

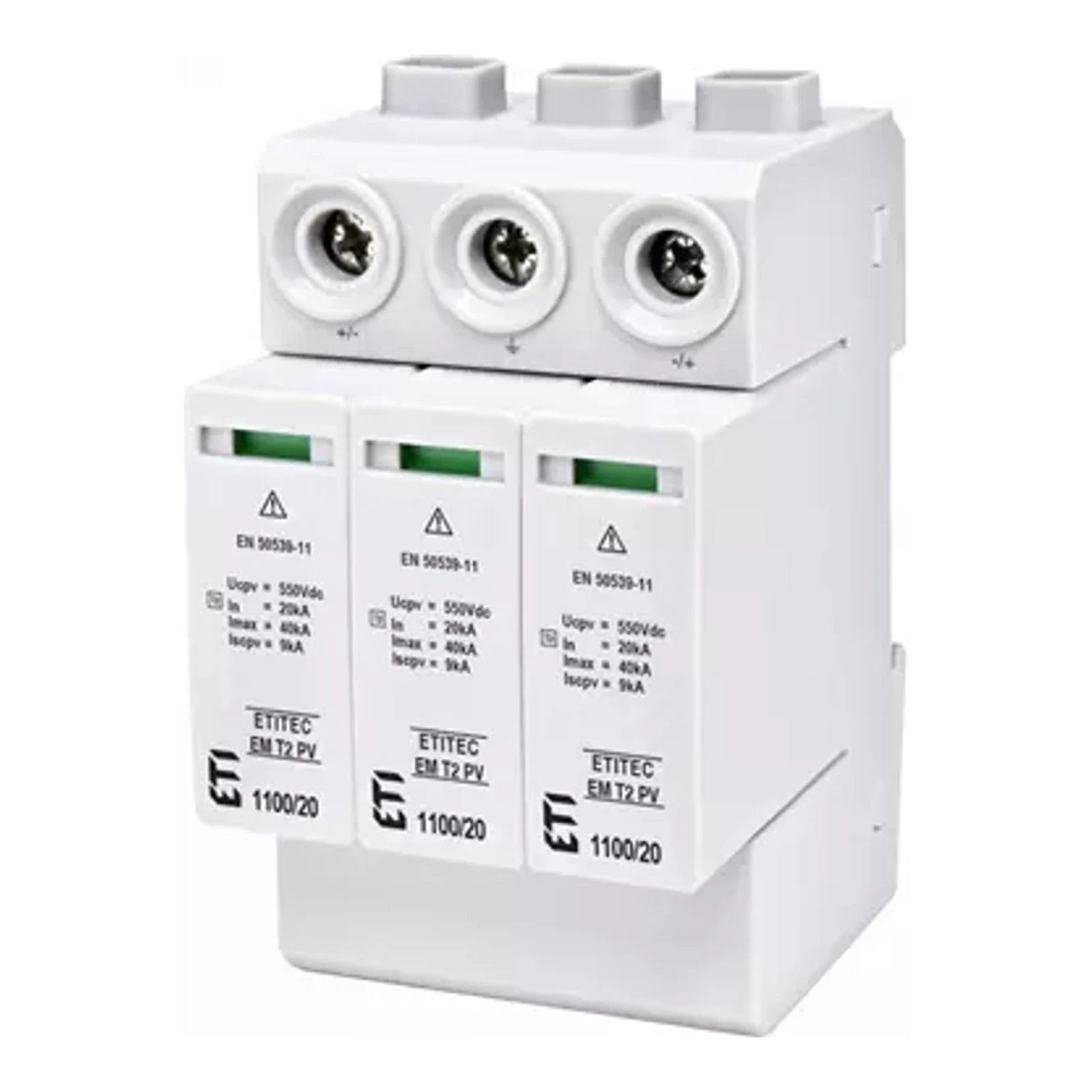

Ogranicznik przepięć ETITEC EM T2 PV 1100/20 Y to trzymodułowe urządzenie zabezpieczające dedykowane do instalacji fotowoltaicznych DC. Zaprojektowany jako typ T2 (klasa C) zapewnia ochronę przed przepięciami udarowymi o kształcie impulsu 8/20 µs, chroniąc instalację PV przed skutkami wyładowań atmosferycznych i przepięć łączeniowych.

Producent ETI (seria ETITEC EM PV) to międzynarodowa firma specjalizująca się w aparaturze rozdzielczej i ochronnej. Produkt występuje w ofercie ETI jako element grupy ETITEC EM PV, przeznaczony do montażu na szynie DIN TH-35 mm i dostarczany z dokumentacją techniczną oraz modelami 3D i deklaracją CE.

Parametry elektryczne

• Numer katalogowy: 002440623
• Typ / klasa: T2 (Ogranicznik przepięć klasy C)
• Rodzaj prądu: DC
• Maksymalne napięcie trwałej pracy DC (Uc): 1100 V
• Maksymalne napięcie instalacji fotowoltaicznej: 916 V
• Nominalny prąd wyładowczy (8/20) In: 20 kA
• Maksymalny prąd udarowy (8/20) Imax: 40 kA
• Poziom ochrony Up: 3,9 kV
• Prąd upływu: TAK
• Technologia: warystorowa

Parametry mechaniczne i montażowe

• Liczba modułów: 3 moduły
• Ilość biegunów: 2
• Sposób montażu: Szyna montażowa DIN TH-35 mm
• Stopień ochrony (IP): IP20
• Wymiary (z rysunku wymiarowego): wysokość 103,9 mm, szerokość całkowita 54 mm, całkowita głębokość od frontu do tyłu 59,7 mm
• Wymiary modułu: szerokość modułu 17,8 mm, głębokość modułu 44,4 mm
• Głębokość wbudowania: 60 mm
• Sygnalizacja zadziałania: optyczna (brak styku zdalnej sygnalizacji RC)
