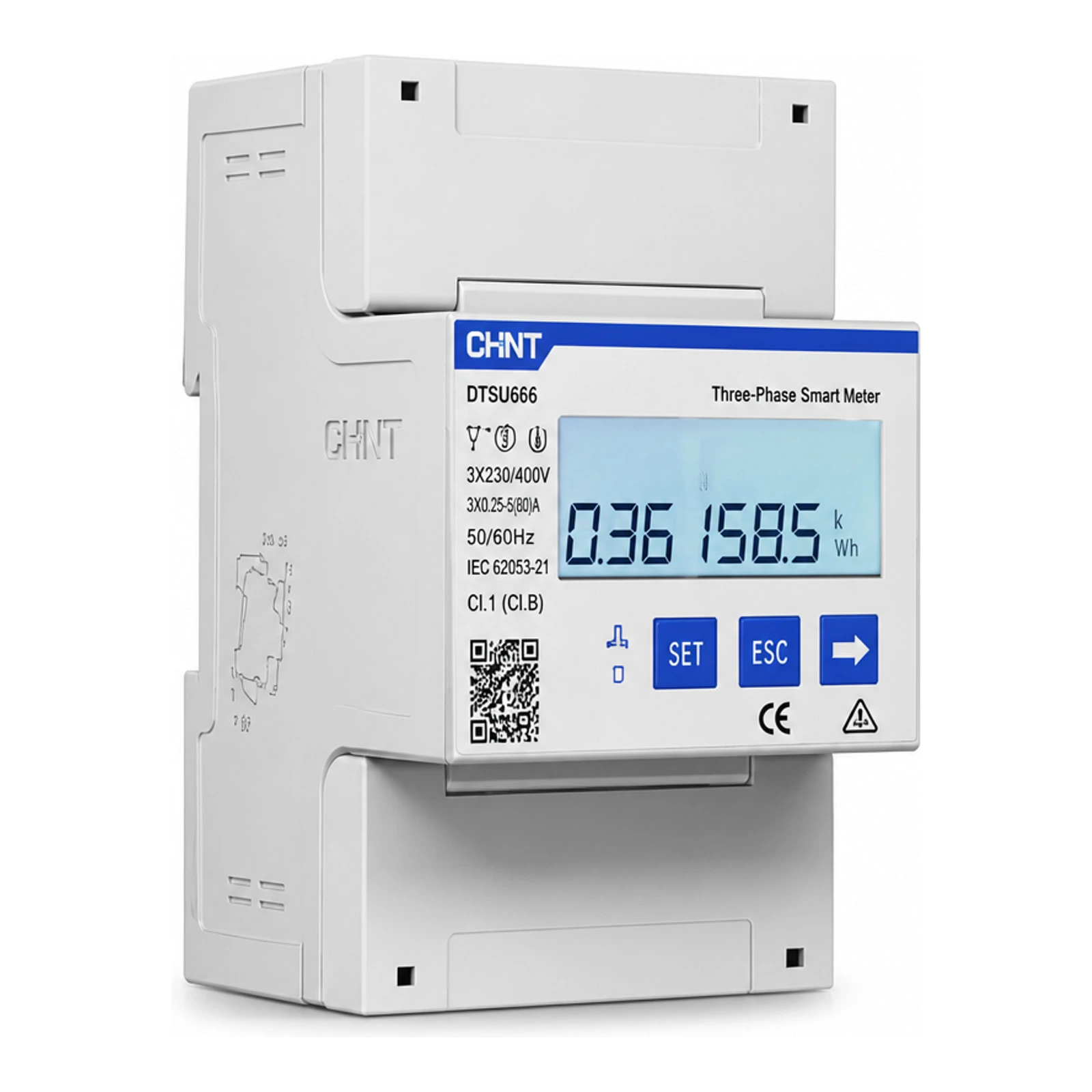

Трифазен електромер DTSU666-G, предназначен за фотоволтаични приложения и енергийни системи, който позволява двупосочно измерване на активната мощност и енергия (kW, kWh). Устройството предлага бързо отчитане на активната мощност (време за опресняване ≤ 50 ms), LCD дисплей с подсветка и комуникация Modbus-RTU чрез интерфейс RS485.

Производител: Zhejiang Chint Instrument & Meter Co., Ltd. Седалище: No.560, Yueming Road, Binjiang District, Hangzhou, Zhejiang, China P.C: 310052. Имейл адрес на производителя в документа: chintmeter@chint.com. Уебсайт: http://en.chintim.com/. Компанията доставя измервателни уреди, като си запазва правото на промени в техническите данни без предварително уведомление.

Електрически параметри

• Тип свързване: 3P4W (три фази, четири проводника), включване чрез токов трансформатор (CT)
• Ток: 250A/50mA (токов трансформатор), отвор на CT: φ24 mm
• Номинално напрежение (Un): 3×220/380V ... 3×240/415V; работен диапазон: 207V – 253V; ограничен: 184V – 264V
• Честота: 50 Hz или 60 Hz
• Точност: Напрежение ±0.5%; Ток/мощност ±0.5%; Електрическа енергия ±1%
• Измерване: Import/Export kWh, kvarh; моментна мощност kW, kvar, kVA; Irms, Vrms, честота, коефициент на мощност
• Изходи/индикация: импулсен изход (pulse), LCD дисплей с подсветка
• Комуникация: протокол ModBus-RTU чрез RS485; скорост на предаване 1200 / 2400 / 4800 / 9600 bps (по подразбиране), 19200 / 115200 bps (конфигурируеми)
• Скорост на опресняване на активната мощност: ≤ 50 ms

Механични параметри

• Размери (Ш×В×Д): 72 mm × 100 mm × 65.5 mm
• Тип монтаж: на DIN шина 35 mm (DIN35mm)
• Физически интерфейс: клеми за свързване на проводници и порт RS485 (клеми A, B)
• Отвор на токовия трансформатор: φ24 mm (за използваните CT с параметри 250A/50mA)
• Работен температурен диапазон: -25°C до +55°C; съхранение: -40°C до +70°C
