Инвертор LSIS серия H100 (HVAC). Захранване 3x400V AC, изход 3x400V AC. LSLV0220H100-4, 22kW LSLV0220H100-4COFN

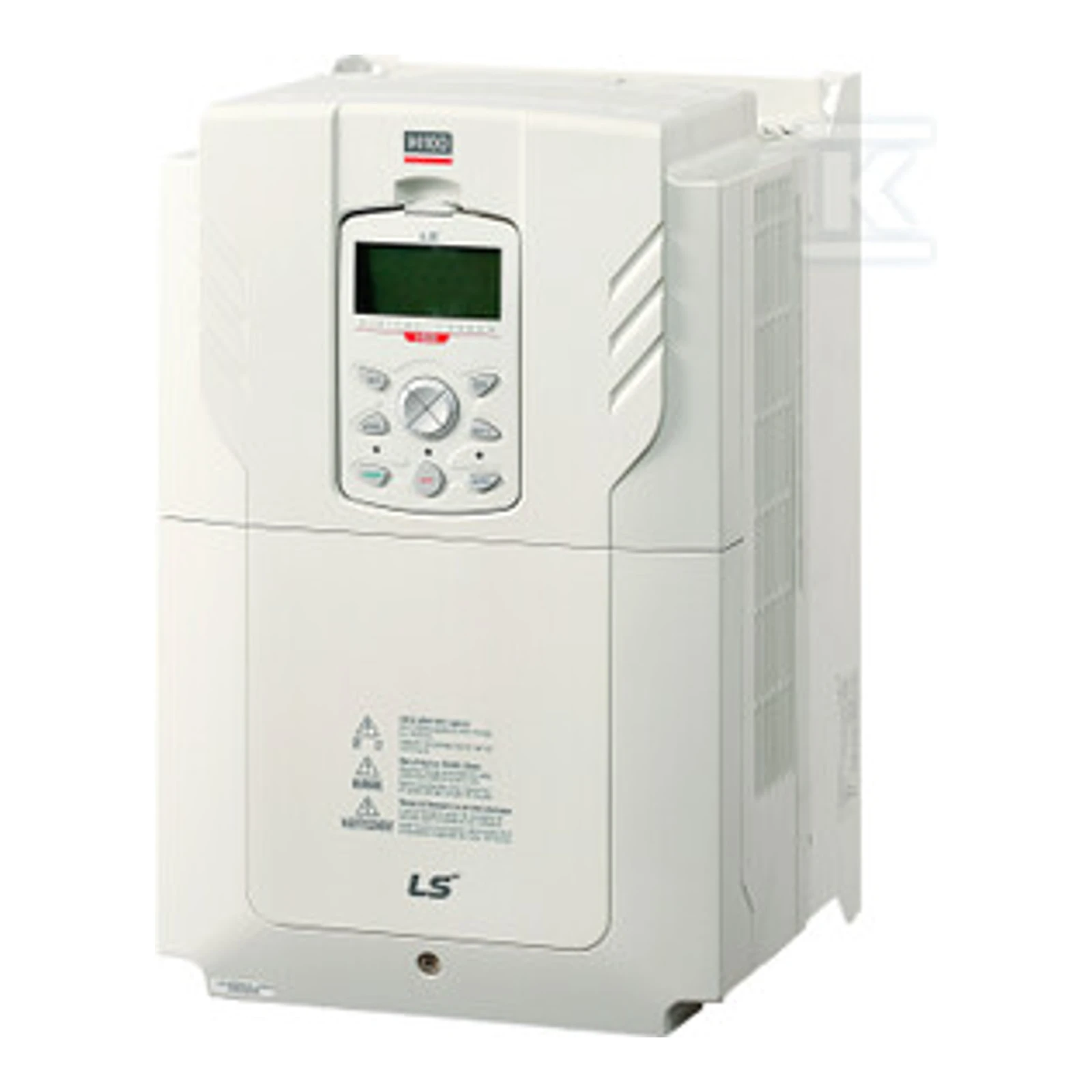

Инвертор LSIS H100 (LSLV0220H100-4COFN) — 22 kW, 3x400 V AC
Инвертор от серия H100, предназначен за приложения HVAC и системи за помпи/вентилатори. Модел LSLV0220H100-4 осигурява регулиране на скоростта и защита на асинхронни двигатели в клас мощност 22 kW при захранване 3~400 V AC. Устройството предлага функции, полезни в HVAC системи: напреднал режим PID, опции за защита на помпата (pump clean, soft fill), хормонизация на работата на множество двигатели и вграден EMC филтър за избрани диапазони на мощност.

Информация за производителя

Производител: LS ELECTRIC (LS), международен доставчик на решения за индустриална автоматизация и задвижвания. Компанията предлага широка гама от инвертори с ниско напрежение, международни сертификати и опит в предоставянето на решения за HVAC, индустрията за водоснабдяване и канализация, енергетиката и секторите на индустрията.

Електрически и технически параметри

• Изходна мощност (rated): 22 kW (CT/Heavy Duty/3~400 V клас H100)
• Захранващо напрежение: 3~380–480 V AC (толеранс -15% ~ +10%)
• Обхват на изходната честота: 0 ~ 400 Hz
• Номинален изходен ток: 45 A (номинален ток)
• Номинален входен ток: 50.7 A (входен номинален ток за модел 22 kW)
• Режими на управление: V/F, slip compensation
• Превключаемост на претоварване: 120% от номиналния ток за 1 минута (за диапазона 5.5–90 kW, касаещо също 22 kW)
• Аналогови/пулсови входове: поддръжка на аналогови управляващи сигнали и импулси (0~10 V, 0~20 mA, импулсни входове до 32 kHz)
• Изходи: релейни и отворени колектори, както и аналогов измервателен изход (0~12 V / 0~24 mA)

Механични параметри и размери

• Тип на корпуса: IP20 (за каталожната версия на модела 0220 H100 в конфигурация IP20)
• Ширина W1: 220 mm (8.66 in)
• Ширина W2: 193.8 mm (7.63 in)
• Височина H1: 350 mm (13.78 in)
• Височина H2: 331 mm (13.03 in)
• Дълбочина / D (H3): 13 mm (0.51 in) — стойността H3 е посочена в таблицата с размери
• Разстояние D (монтажно/механични параметри): 223.2 mm (8.79 in) (стойността, обозначена като D в таблицата с размери)
• Разположение на монтажните отвори (A/B): A = 6 mm (0.24 in), B = 6 mm (0.24 in)
• Тегло (масa): ~7.5 kg (съгласно каталожните данни за клас 22 kW)
