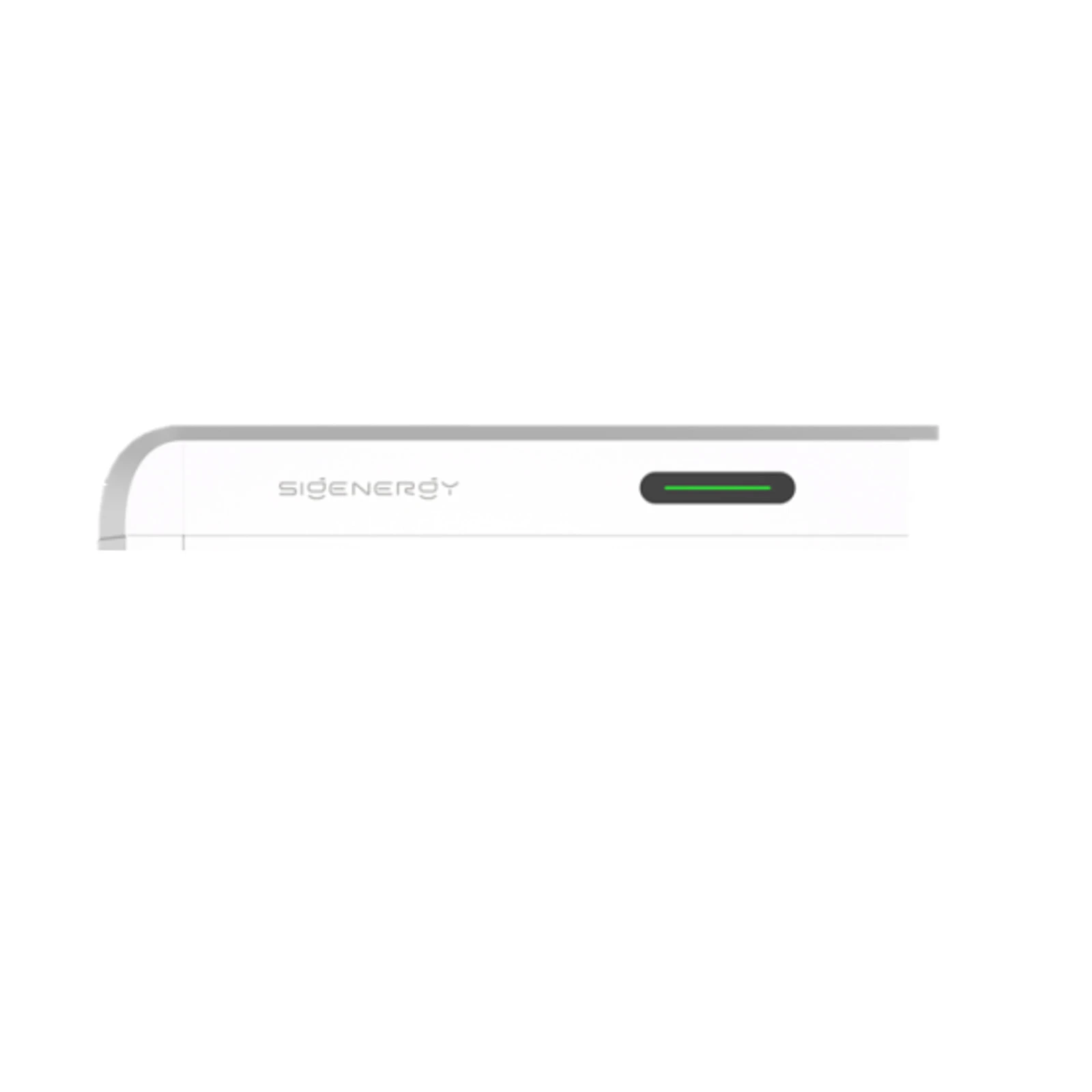

Инвертор Sigen Gateway Home TP 30K

Кратко описание на продукта
Sigen Gateway Home TP 30K е енергиен шлюз, предназначен за битови системи за резервно захранване и съхранение на енергия, работещ с преобразувателите и батериите Sigen. Устройството служи за събиране на данни, мониторинг, управление на превключванията между мрежов режим и off-grid, както и за управление на генератори и критични товари в еднофазни/трифазни инсталации съгласно конфигурацията на системата.

Информация за производителя
Производител на устройството е Sigenergy Technology Co., Ltd. Компанията проектира и доставя решения за съхранение на енергия (инвертори, акумулатори и системни компоненти), както и платформи за дистанционен мониторинг и управление на PV инсталации и системи за съхранение на енергия. Документацията и техническият сервиз се осигуряват от Sigenergy и оторизирани инсталатори.

Избрани електрически параметри и технически функции

• Брой инвертори, които могат да бъдат свързани: 1 единица (вариант Home TP 30K).
• AC/комуникационни входни/изходни гнезда: портове, обозначени като GRID (мрежов вход), BACKUP (резервни товари), INV (вход на инвертора) и COM (комуникационен порт).
• Защитни елементи и разединители: специализирани миниатюрни автоматични прекъсвачи (обозначения QF) за връзките: QF1 – мрежа, QF2 – инвертор, QF3 – резервни товари (разположение съгласно изгледа на вътрешността).
• Контакторни контролери и превключватели: QS1 – bypass превключвател (bypass switch), KM1 – мрежов контактор (grid contactor).
• Заземителен контакт и интерфейс FE: клема FE и заземителна шина (grounding copper busbar / FE terminal) за свързване на защитния проводник и сензорите.
• Препоръчителни комуникационни функции: връзка Fast Ethernet и WLAN за комуникация с инверторите; по избор външен 4G модул (CommMod) съгласно документацията.
• Степен на защита и параметри на работната среда: IP54, диапазон на работната влажност и температура (подробности за средата в инсталационната документация).
• Предназначение: интеграция в системи за backup и съхранение на енергия (работа със SigenStor EC/AC/Hybrid и батерии SigenStor BAT).

Механични параметри

• Външни размери (ориентировъчни, по документа): ширина: 495 mm; височина: 370 mm (изчислени по чертежа с размерите на варианта); странична дълбочина: 163.3 mm / 150.3 mm (стойности от чертежа, показващи дълбочината с монтажните елементи).
• Монтажни елементи: отвори за прокарване на кабели (routing hole) и щракаща ключалка / buckle lock за стенен монтаж.
• Вътрешно разположение: вътрешна шина с места за монтаж на миниатюрни автоматични прекъсвачи, заземителна шина и специални места за контактора и елементите SPD (surge protective device) съгласно схемата на вътрешността.
• Условия за монтаж: устройство, предназначено за стационарен монтаж (не се препоръчва за мобилни приложения като RV, кораби, влакове); препоръчва се монтаж върху носеща бетонна повърхност/стена, отговаряща на изискванията за носимоспособност.
• Тегло: няма данни
