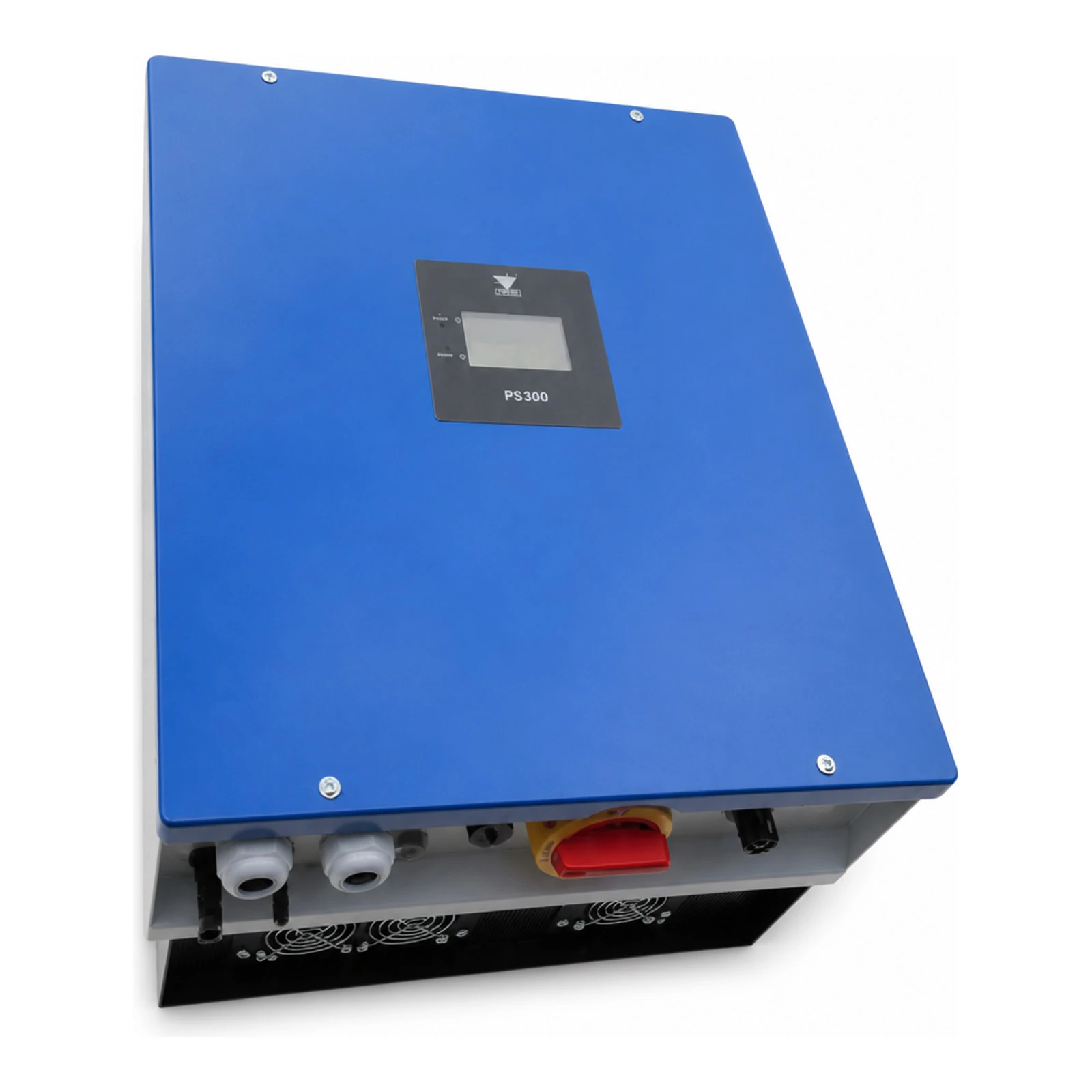

Инвертор TWERD PS300-WT 5kW, on-grid, 3-F (Турбина 5000W ON GRID)

Инвертор TWERD PS300-WT 5kW (on‑grid, 3‑фазов)
Трифазен инвертор тип PS300, предназначен за работа с вятърни турбини, оборудвани с синхронен генератор с постоянни магнити. Моделът on‑grid позволява синхронизация и отдаване на мощност в мрежата 3×400 V, както и управление на натоварването на генератора (спирачни резистори) с цел предотвратяване на разгонване на турбината.

Информация за производителя
Устройството се произвежда от Завод за енергийна електроника TWERD Sp. z o.o. (TWERD) – компания, която реализира проектиране, производство и сервиз на преобразуватели за ВЕИ. Производителят предоставя техническа документация и сервиз за инсталатори и потребители.

Електрически и технически параметри

• Номинална мощност AC: 5 kW
• Вход WT (AC) – работен диапазон на генератора: 3×60…425 VAC, номинално напрежение на генератора 3×400 VAC
• Максимален входен ток от генератора (IGEN‑MAX): 13 A (версия 5 kW)
• Изходно напрежение (мрежа): 3×400 V, 50 Hz
• Номинален изходен ток (IOUT): 7,5 A
• Максимална ефективност: 97 %
• THD на изходния ток: < 3 %
• Честота на превключване (носител): 16 kHz
• Вътрешни релейни управления на спирачните резистори: капацитет 30 A AC1 (версии 3–10 kW)
• Консумация на мощност в режим на готовност: 20 W

Механични и монтажни параметри

• Размери (шир. × вис. × дъл.): 426 mm × 490 mm × 214 mm (данни от Рис. 3.1 за инвертори on‑grid 3–10 kW)
• Тегло (с монтажна рамка): 33 kg
• Степен на защита: IP65
• Монтажна позиция: вертикална, с терминали насочени надолу (макс. отклонение ±15°)
• Охлаждане / монтажни разстояния: запазете минимум 20 cm отгоре и отдолу и 10 cm отстрани; в защитени кутии използвайте вентилация
