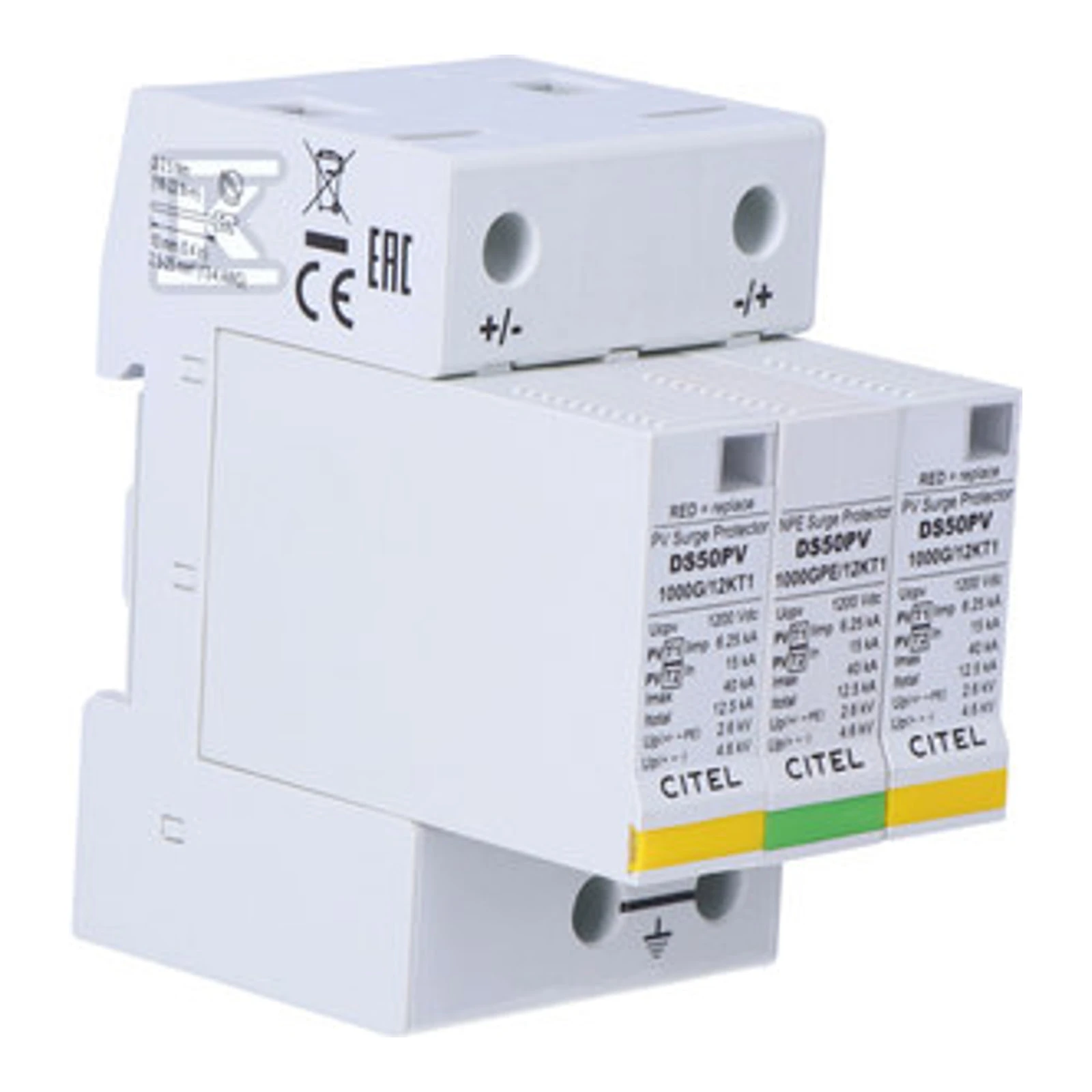

Ограничител на пренапрежение тип 1+2 (BC) 12,5kA 2p+GDS50PV-1000G/12KT1 C482383

Продукт: Ограничител на пренапрежение DC тип 2, предназначен за фотоволтаични инсталации, вариант 1000 V (каталожен номер: DS50VGPVS-1000G/51). Устройството осигурява защита от пренапрежение между полюсите PV и до PE (общ и диференциален режим) и е изработено с технология GSG (газов запалителен разряд) със интегриран варисторен модул, което осигурява висока надеждност и липса на утечен ток в работно състояние.

За производителя

CITEL е международен специалист в областта на защитата от пренапрежение. Компанията проектира и произвежда решения за защита на електрически мрежи, фотоволтаични, телекомуникационни и данни. В каталога на CITEL серия VGPVS е с продукти, снабдени с патентована технология VG, която комбинира предимствата на газовата искрова разрядка с висококачествени варистори, предлагаща подобрено ниво на защита, стабилност на параметрите и минимални утечни токове.

Електрически / технически параметри

• Номинално напрежение (UOCSTC): 1000 Vdc
• Максимално допустимо работно напрежение (UCPV): 1200 Vdc
• Издържливост на късо съединение на генератора (ISCWPV): 1000 A
• Номинален импулсен ток (In) – 15 x 8/20 µs: 15 kA
• Максимален импулсен ток (Imax) – 8/20 µs: 40 kA
• Импулсен ток от мълния (Iimp) – 10/350 µs: (типично тип 2 - без стойност Iimp; устройството е проектирано като тип 2 за DC)
• Ниво на защита (Up) при In: типично < 3,5 kV (за вариант 1000 V)
• Технология на защита: VG-Технология – газова искрова разрядка (GSG) + варистори, без страничен ток (leakage-free)
• Допълнителни функции: интегрирана безопасна термична разделителна функция, сигнализация на състоянието (свързване за дистанционна сигнализация на безпотенциални контакти)

Механични параметри

• Ширина на монтаж: 3 TE (DIN 43880)
• Свързвания на проводниците: 2,5 – 25 mm² (препоръчително)/възможност 35 mm² (в зависимост от варианта)
• Сигнализация на състоянието: механична (червен индикатор) + изход за безпотенциален контакт за дистанционна сигнализация
• Монтаж: на шина 35 mm (Hutschiene)
• Степен на защита: IP20
• Работен температурен диапазон: -40 °C до +85 °C
• Материал на корпуса: термопластичен PEI, класификация UL-94 V0
• Функции на безопасност: двойна, безопасна галванична разделителна функция; липса на утечен ток в работно състояние (идеално за измервания на изолация и PV системи)

Забележки: Описанието е основано на спецификацията на варианта DS50VGPVS с номинално напрежение 1000 Vdc (каталожен номер DS50VGPVS-1000G/51). Механичните данни съдържат информация за стандартната ширина на монтаж (3 TE) и свързването на проводниците, посочени в каталожната карта на CITEL.
