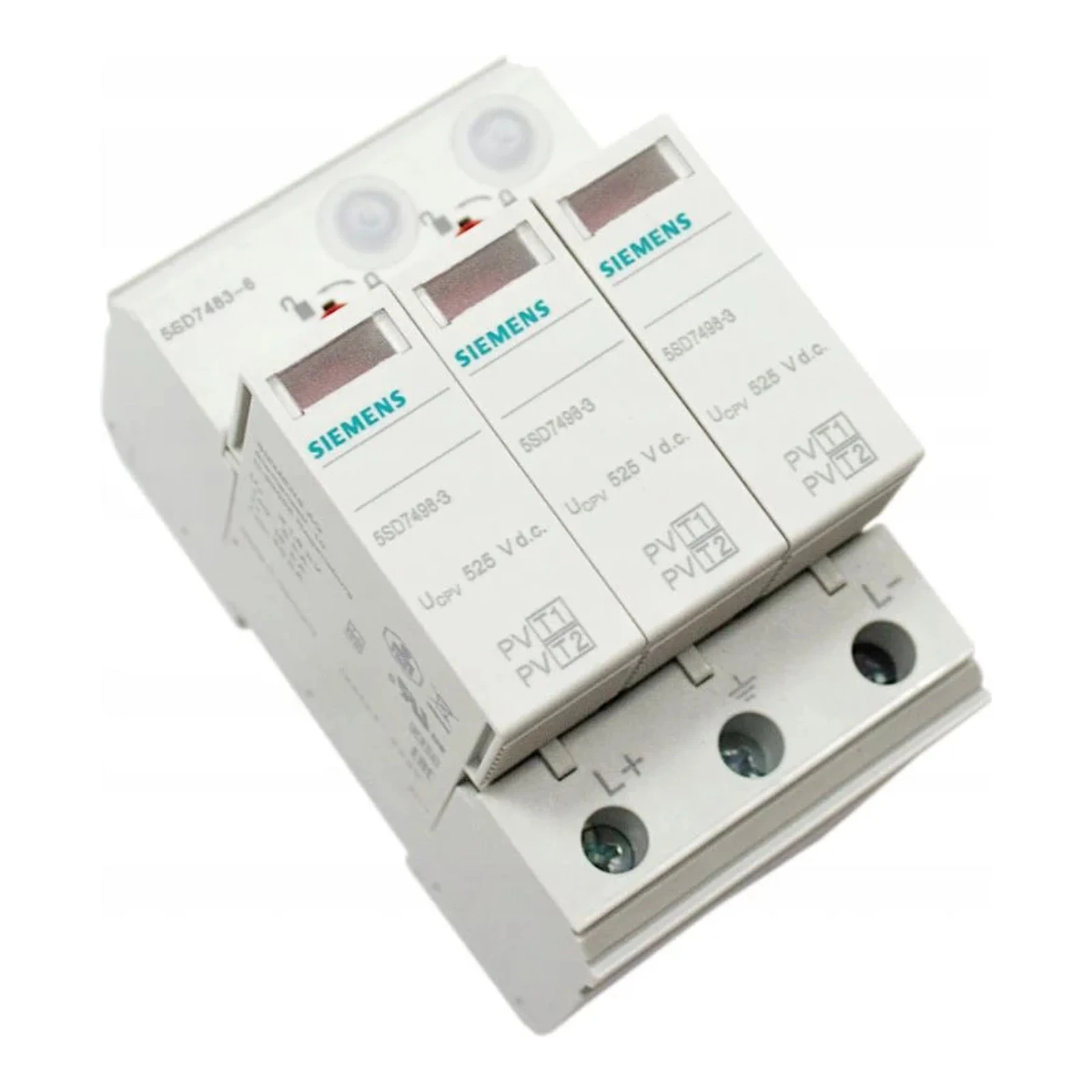

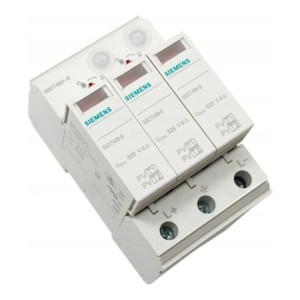

Ограничител SIEMENS DC T1+T2 \/ 5SD7483-6 1050VDC

Ограничител на пренапрежение SIEMENS 5SD7483-6 е модулен защитник за инсталации за фотоволтаични системи, проектиран като комбиниран тип T1/T2 за изолирани и заземени системи. Устройството е предназначено за работа при постоянно напрежение до 1 050 V DC и осигурява защита на линията от импулсни пренапрежения и атмосферни разряди.

Производител: Siemens — международен производител на устройства и решения за електрическа енергетика и автоматизация. Продуктът произхожда от линията на защитни устройства на Siemens, съответстваща на стандартите и документацията на производителя.

Електрически параметри

• Тип устройство: Ограничител на пренапрежение T1/T2 (SPD Test Class I и II съгласно EN 61643-11)
• Номинално/оперативно напрежение: 1 000 V (постоянно работно напрежение макс 1 000 V)
• Uc (MPP напрежение): 1 050 V
• Максимален разряден ток (8/20 µs): 40 kA (общо), 15 kA при стандартен 8/20 µs на единичен елемент
• Върховен разряден ток (10/350 µs): 5 kA
• Ниво на защита / остатъчно напрежение: 3,5 kV (максимално), при 10 kA ≤ 3,2 kV, при 5 kA ≤ 2,9 kV, при 2 kA ≤ 2,6 kV
• Време за реакция: 25 ns
• Потребление на реактивна мощност: макс. 25 mVA
• Краткосрочна способност за късо съединение (SCCR): 0,3 kA при 264 V

Механични и свързващи параметри

• Монтаж: DIN шина 35 mm
• Материал на корпуса: PA 6.6 / PBT
• Степен на защита: IP20 (всички клеми)
• Размери: ширина 53,4 mm, височина 90 mm, дълбочина 71,5 mm
• Нетно тегло: 381 g
• Електрически свързвания: винтова клема, дължина на изолацията на проводника 16 mm, момент на затягане 4,3–4,7 Nm, резба на винта M5
• Сечения на проводниците: многожилни проводници 1,5–25 mm², твърди проводници 1,5–35 mm² (AWG 15–2)
• Степен на замърсяване: 2
• Работна влажност: 5 % … 95 %
