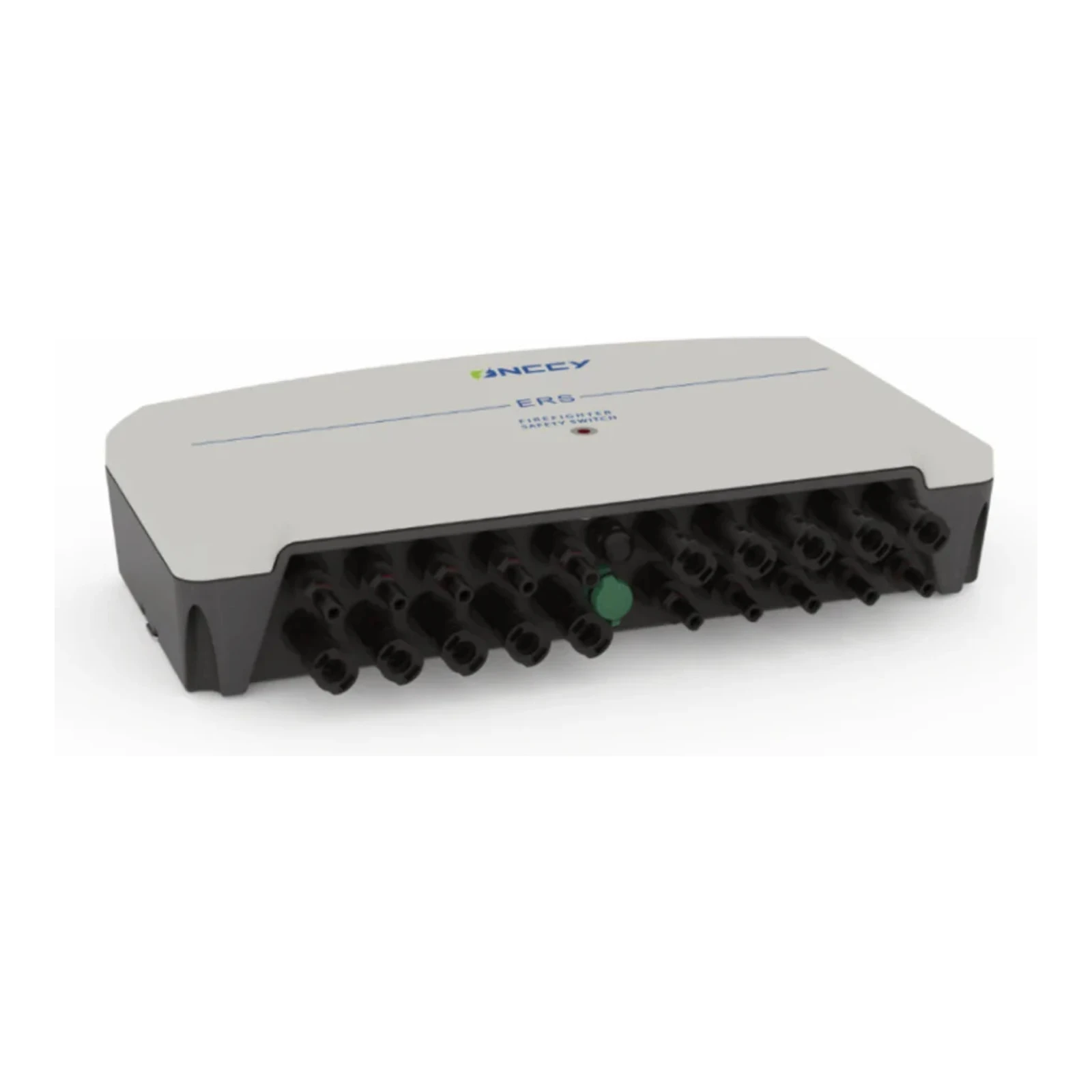

Противопожарен прекъсвач – ONCCY – ERS50-8-MC4 – 4 вериги

ERS50-8-MC4 е предпазен разединител (противопожарен прекъсвач), проектиран за фотоволтаични инсталации, предназначен за безопасно изключване на DC веригите и задържане на енергията от кондензаторите. Устройството поддържа връзки с конектори MC4 и се предлага с 5-годишна гаранция.

Производител на устройството е компанията ONCCY, специализирана в решения за PV инсталации. В каталожния лист производителят посочва електрическите и механичните параметри на устройството, информация за температурния диапазон на работа и съхранение, както и данни за начина на свързване и нетното тегло.

Електрически и технически параметри

• Напрежение на PV веригата: 300–1500 V DC
• Ток на PV веригата: 9–55 A DC
• Брой PV вериги (стрингове): 1/4 (версията ERS50-8-MC4 поддържа 4-стрингови връзки)
• Управляващо напрежение: 100–270 V AC, номинално 220–240 V / 50 Hz
• Консумация на мощност във включено състояние: 1 W
• Контролен контакт (FB1, FB2): макс. 60 V, 400 mA
• Изпълнителен елемент съгласно стандарт: IEC 60947-1 & 3 (обозначение в каталожния лист: IEC 60947-1&3)
• Степен на защита: IP65

Механични параметри и условия на работа

• Размери (ориентировъчни, по чертежа): дължина 389 mm (външна), вътрешна дължина 370 mm
• Височина: 230 mm (съгласно чертежа)
• Дълбочина: 88 mm
• Монтаж: монтажни отвори Ø6 mm (съгласно чертежа)
• Свързване: кабел 3 x 0,75 mm², дължина 1 m
• Температурен диапазон на съхранение: -40 °C ÷ +85 °C
• Работен температурен диапазон: -20 °C ÷ +50 °C
• Максимална температура, над която се извършва изключване: 70 °C
• Нетно тегло: 2,1 kg
