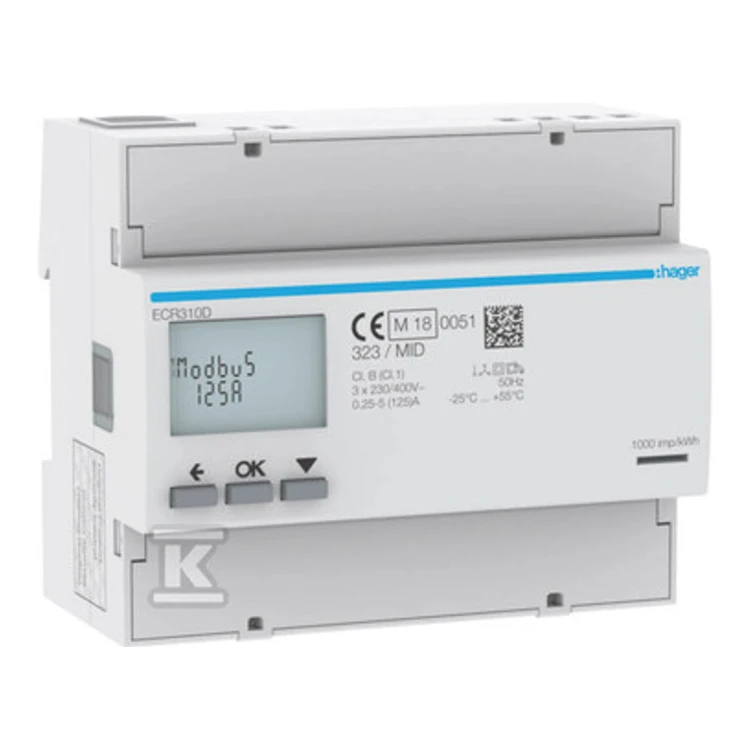

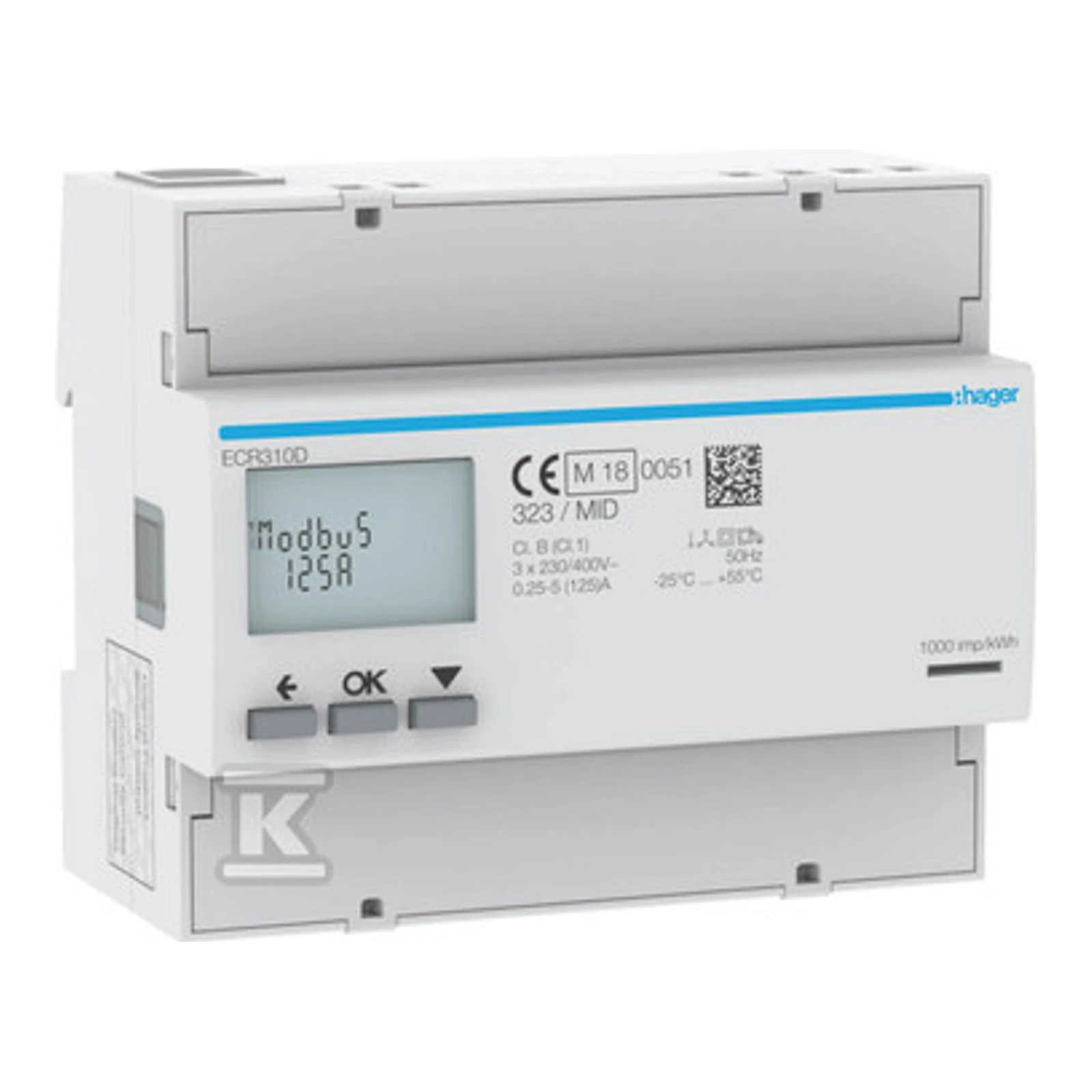

Трифазен електромер, 125A 6M, Modbus, MID ECR310D

Трифазен електромер ECR310D е прецизен, директен електромер, предназначен за измерване на консумацията на енергия в трифазни схеми с неутрален проводник (3P+N). Устройството поддържа ток до 125 A, има ширина от 6 модула и комуникация ModBus RS-485, което позволява интеграция с системи за мониторинг и управление на енергията.

Производител на устройството е Hager — международна компания, специализирана в решения за електрическа инсталация, разпределителна апаратура и системи за автоматизация на сгради. Hager предоставя продукти, съвместими с действащите стандарти, предлагайки изделия с стандартизирано качество и техническа поддръжка.

Електрически параметри и функции

• Измервателна система: директно измерване (Direct measurement)
• Номинален ток IN: 125 A
• Диапазон на измерване на тока: 0,25 - 125,0 A
• Диапазон на напрежение фаза–неутрален (Ph-N): 92 - 276 V
• Диапазон на напрежение фаза–фаза (Ph-Ph): 160 - 480 V
• Честота на измерване: 45 - 65 Hz (в картата е посочена 50 Hz като типична стойност)
• Клас на точност: B (MID)
• Тип на импулсния изход: оптичен
• Комуникация: ModBus RS-485, 3 проводника
• Работна температура: -25 до 55 °C

Механични и инсталационни параметри

• Брой модули: 6
• Размери (Ш x В x Д): ширина 107 mm, височина 92 mm, дълбочина 60 mm
• Тип монтаж: на DIN шина
• Клас на защита IP: IP20
• Сечения на измервателните проводници (вход/изход): 50 - 50 mm²
• Максимален ток на измервателния контур: 125 A
• Момент на затягане (главен клема): 5 Nm
• Момент на затягане на цифровия клема: 0,50 Nm
