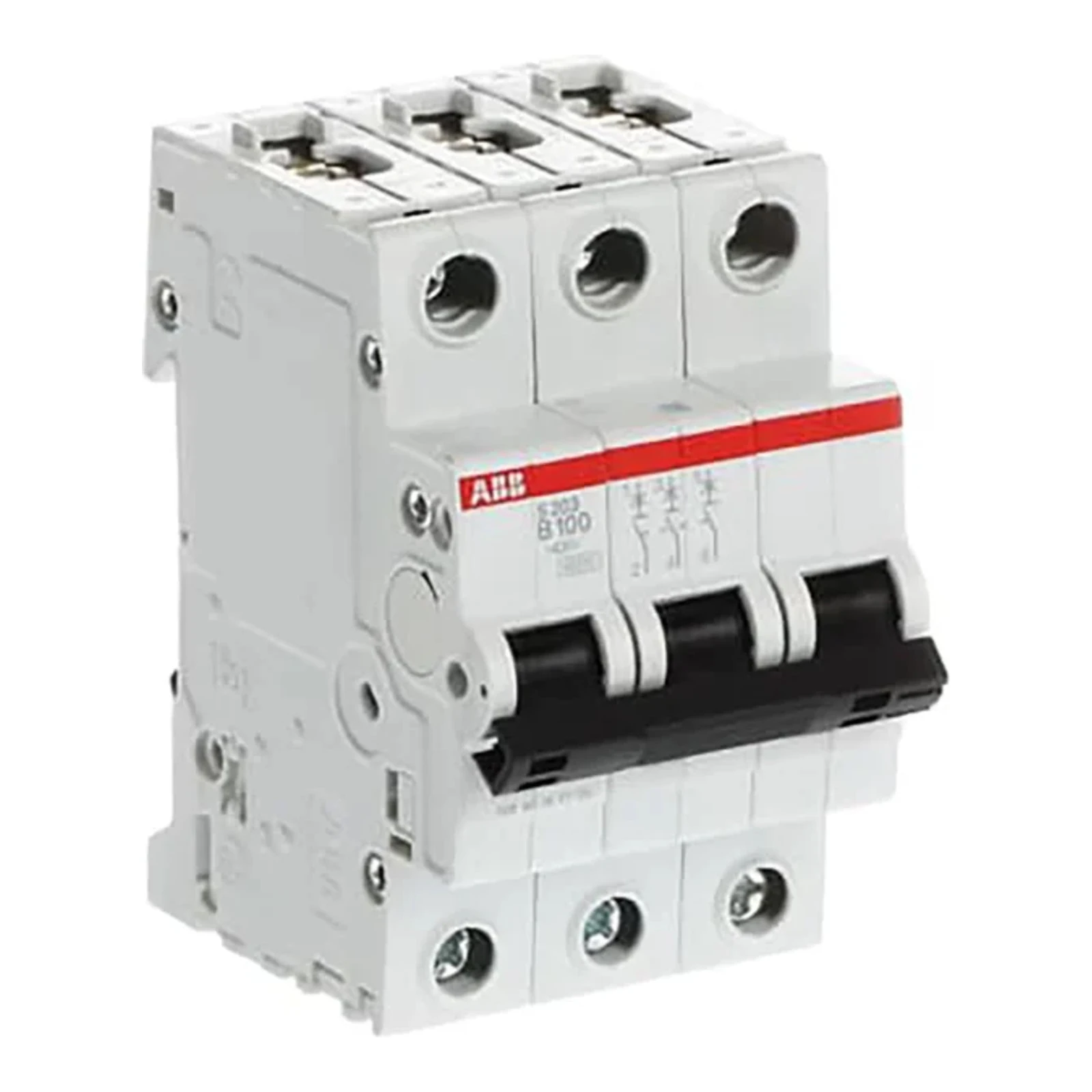

ABB S203-B100 Автоматичен прекъсвач, 3P

ABB S203-B100 е триполюсен автоматичен прекъсвач (MCB) с характеристика B, проектиран за защита на електрически инсталации при номинален ток 100 A. Устройството предлага селективно изключване при къси съединения и претоварвания и монтаж на шина TH35, което го прави подходящо за индустриални и строителни приложения.

Производител: ABB — международна компания, специализирана в нисковолтово оборудване и автоматизация. Модел S203-B100 е част от серията S2C/S203, обозначен с производствен код 2CDS253001R0825 и е обект на декларации за съответствие и техническа документация, предоставена от ABB.

Ключови електрически параметри

• Номинален ток (In): 100 A
• Характеристика на задействането: B (според IEC 60898-1)
• Работно напрежение: 12 V AC (мин) до 440 V AC (макс. включително толеранс)
• Номинален ток, който се понася 50/60 Hz: съгласно IEC/EN 60664-1 440 V
• Номинален капацитет за късо съединение (AC): 6 kA
• Номинален условен ток за късо съединение (Inc): 10 kA (230 V), 20 kA (400 V)
• Номинален окончателен капацитет за прекъсване (Icu): 10 kA (230 V), 20 kA (400 V)
• Загуба на мощност при номинални условия (на полюс): 9.8 W
• Електрическа издръжливост: 10 000 AC цикли
• Степен на замърсяване: 3

Механични параметри и размери

• Брой полюси: 3
• Тип задвижване/актуатор: лост (toggle), обозначение I / O, изолиращ материал черен, възможно запечатване
• Тип клеми: винтови, Failsafe Bi-directional Cylinder-lift Terminal
• Максимален момент на затягане: 3 N·m
• Възможности за свързване: шина 16/16 mm²; гъвкав кабел 4 ... 35 mm²; твърд кабел 2.5 ... 50 mm²; жила 2.5 ... 50 mm²
• Размери (нето): ширина 52.5 mm, височина 88 mm, дълбочина 69 mm
• Нетно тегло: 0.42 kg
• Механична устойчивост: 20 000 механични цикли
• Степен на защита: IP20 (обвивка), IP40 с капак
• Работна температура: -25 ... +55 °C
