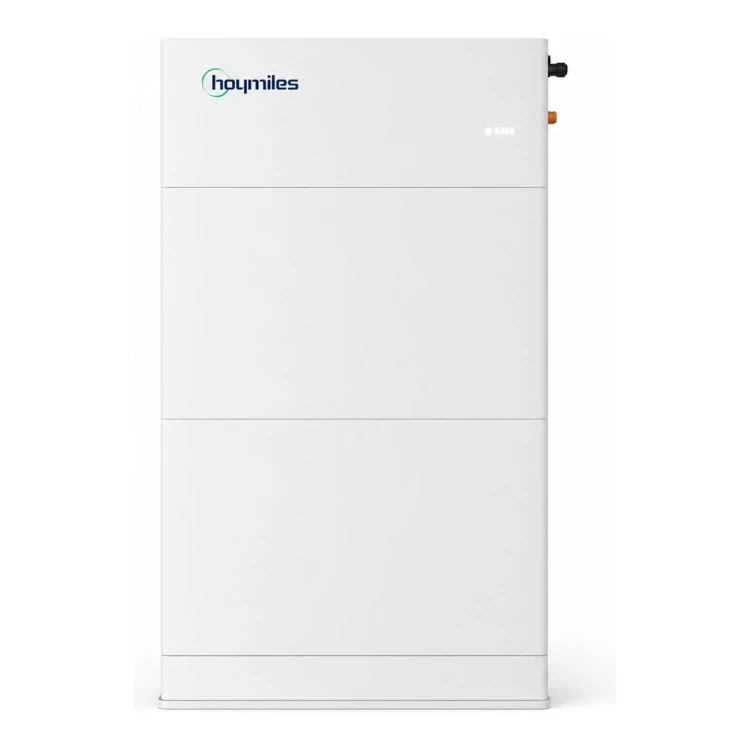

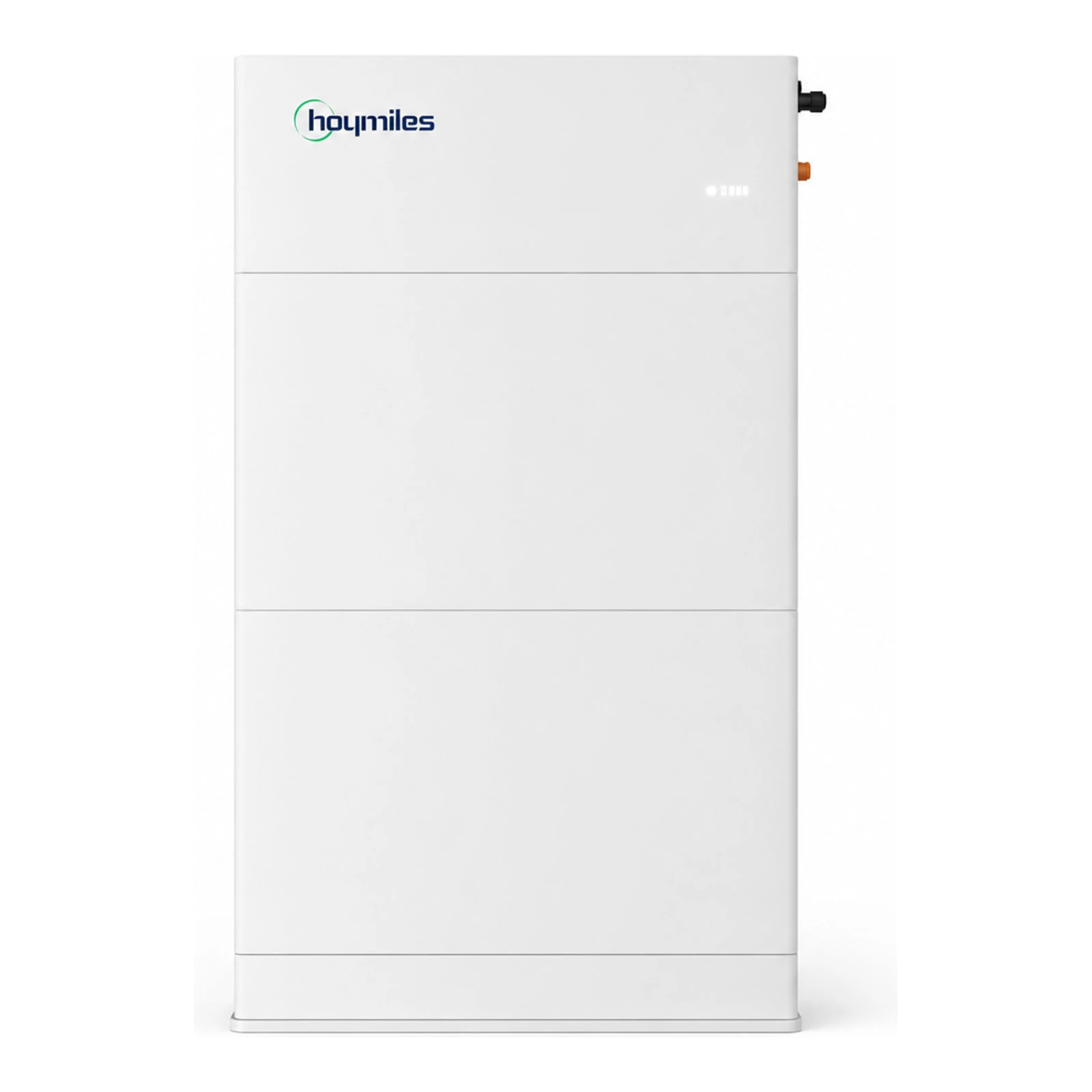

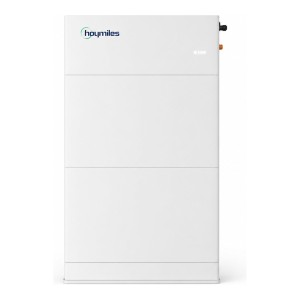

HOYMILES Модул за управление LB-5S-G2 + основа (нисковолтови)

HOYMILES Модул за управление (Control Box) LB-5S-G2 + основа
Модулът за управление (Control Box) в комплект с основа представлява управляващ елемент и свързва модулната батерия LB-5S-G2 с инвертора и инсталацията. Контролерът, затворен в корпус с висок клас на защита, работи с модула LB-5S-G2, осигурявайки комуникация и безопасност на работа.

Производител: Hoymiles Power Electronics Inc. предлага пълна серия LB-(5-20)S-G2 с подходящи монтажни и контролни елементи. Документацията на производителя включва списък с аксесоари (захранващи кабели, защитен проводник, RJ45 конектори) и инсталационни препоръки и сертификати.

Електрически и функционални параметри

• Функция: управляваща единица BMS / комуникационно свързване между батерията и инвертора
• Комуникация: COM1, COM2; поддръжка на CAN и RS485, RJ45 конектор на COM2
• Захранващи конектори: изходи за положителен/отрицателен кабел и заземяване
• Защити: вграден DC прекъсвач (circuit breaker) и защита BMS
• Препоръчително окабеляване за инвертора (single): захранващи проводници 4 AWG/25 mm² (за инвертори ≤6 kW) или 2/0 AWG/70 mm² (за по-големи)

Механични и монтажни параметри

• Размери на контролера (Ш × В × Д): 640 × 240 × 145 mm
• Тегло на контролера: 11 kg
• Степен на защита на корпуса: IP66 (съгласно документацията на серията)
• Елементи в опаковката: control box, bracket A, RJ45 комуникационни проводници, 2 × захранващ кабел (за конфигурация single)
• Монтажни изисквания: препоръчва се използването на основа (base) и закрепване към стена; моментите на затягане на винтовете са посочени в инструкциите (M4 6 N·m, M6 8 N·m и т.н.)
