Hoymiles основа LB-(5-20)S-G2-Base за LB-5S-G2

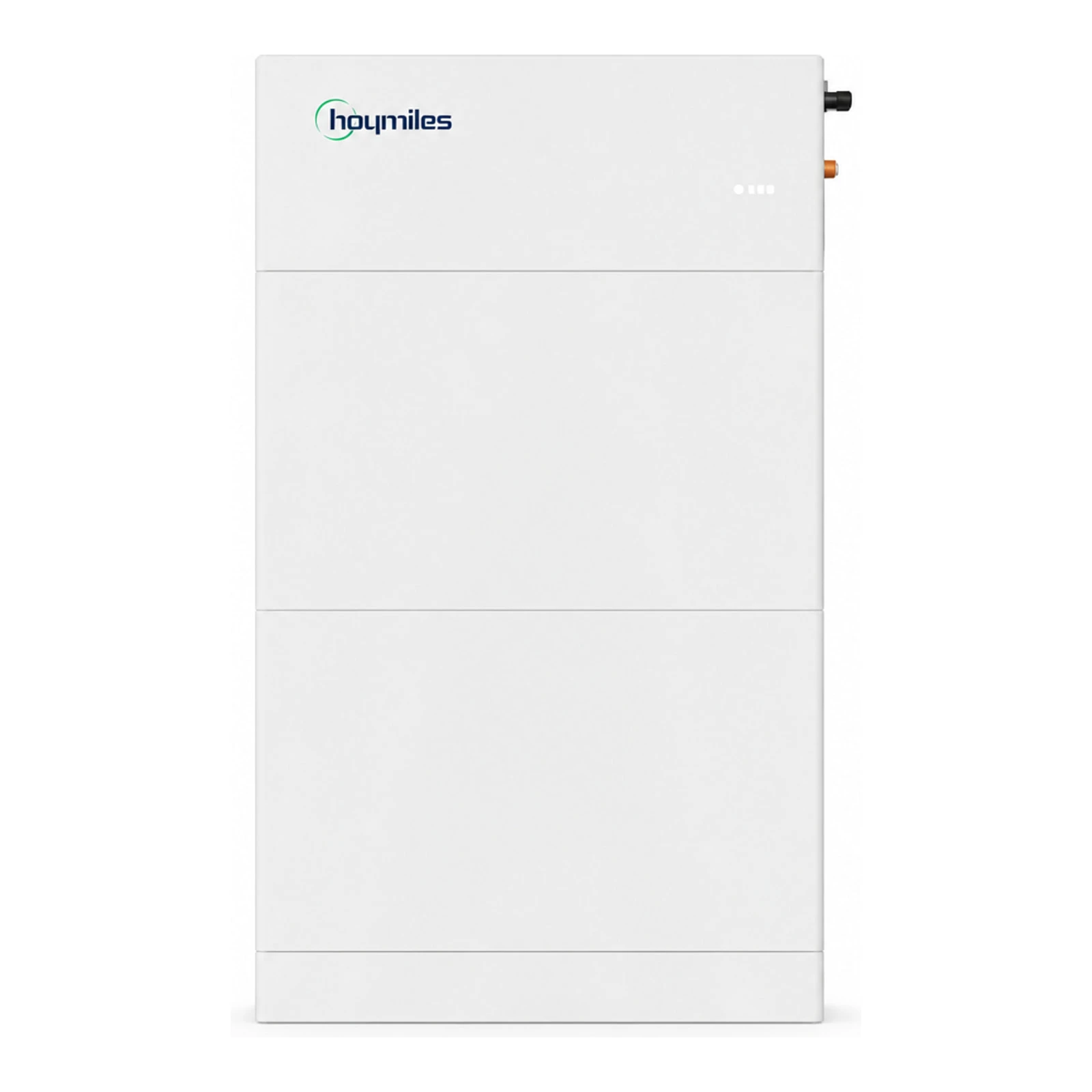

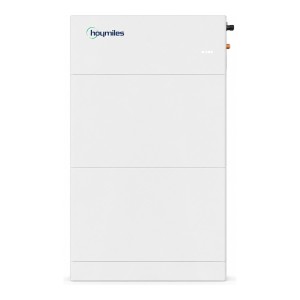

Монтажна основа LB-(5-20)S-G2-Base (за системи LB-5S-G2)

Основата (base) е проектирана като механичен елемент на комплекта батерии Hoymiles LB-(5-20)S-G2. Тя позволява стабилен монтаж на модулите на батерията в конфигурация кула (1–4 модула PACK) и осигурява заземяваща връзка и монтажна точка за контролера.

Производител: Hoymiles Power Electronics Inc. — производител на системи за съхранение на енергия с техническа документация, описваща монтажните компоненти (base, brackets) за серията LB-(5-20)S-G2.

Електрически и функционални параметри

• Заземяваща връзка: заземяващ терминал в задната част на основата; доставен заземяващ проводник с спецификация 6 AWG / 16 mm².
• Предназначение на тока на системата: допустимо максимално зареждане/разреждане, съвместимо с модулите на батерията — до 200 A на кула.
• Кабелна съвместимост: препоръчителни сечения на захранващите проводници в зависимост от мощността на инвертора и конфигурацията (напр. 4 AWG/25 mm² за инвертори ≤6 kW; 2/0 AWG/70 mm² за по-високи мощности или паралелни връзки).
• Монтажни елементи в комплекта: bracket C (ляво/дясно), bracket B, винтове M4, M5, M6 и дюбели съгласно списъка на опаковката.
• Инсталационни препоръки: монтаж на хоризонтална, стабилна повърхност; използване на детектор преди пробиване за откриване на проводници и тръби.

Механични параметри

• Размери на системата (включително основата) за варианта LB-5S-G2: 640 × 690 × 145 mm (Шир. × Вис. × Дъл.).
• Размери на системата (включително основата) за варианта LB-10S-G2: 640 × 1070 × 145 mm.
• Размери на системата (включително основата) за варианта LB-15S-G2: 640 × 1450 × 145 mm.
• Размери на системата (включително основата) за варианта LB-20S-G2: 640 × 1830 × 145 mm.
• Тегло на системата (включително основата): LB-5S-G2 = 60.5 kg; LB-10S-G2 = 107 kg; LB-15S-G2 = 153.5 kg; LB-20S-G2 = 200 kg (стойностите, посочени в документацията на серията, включват основата и модулите).
