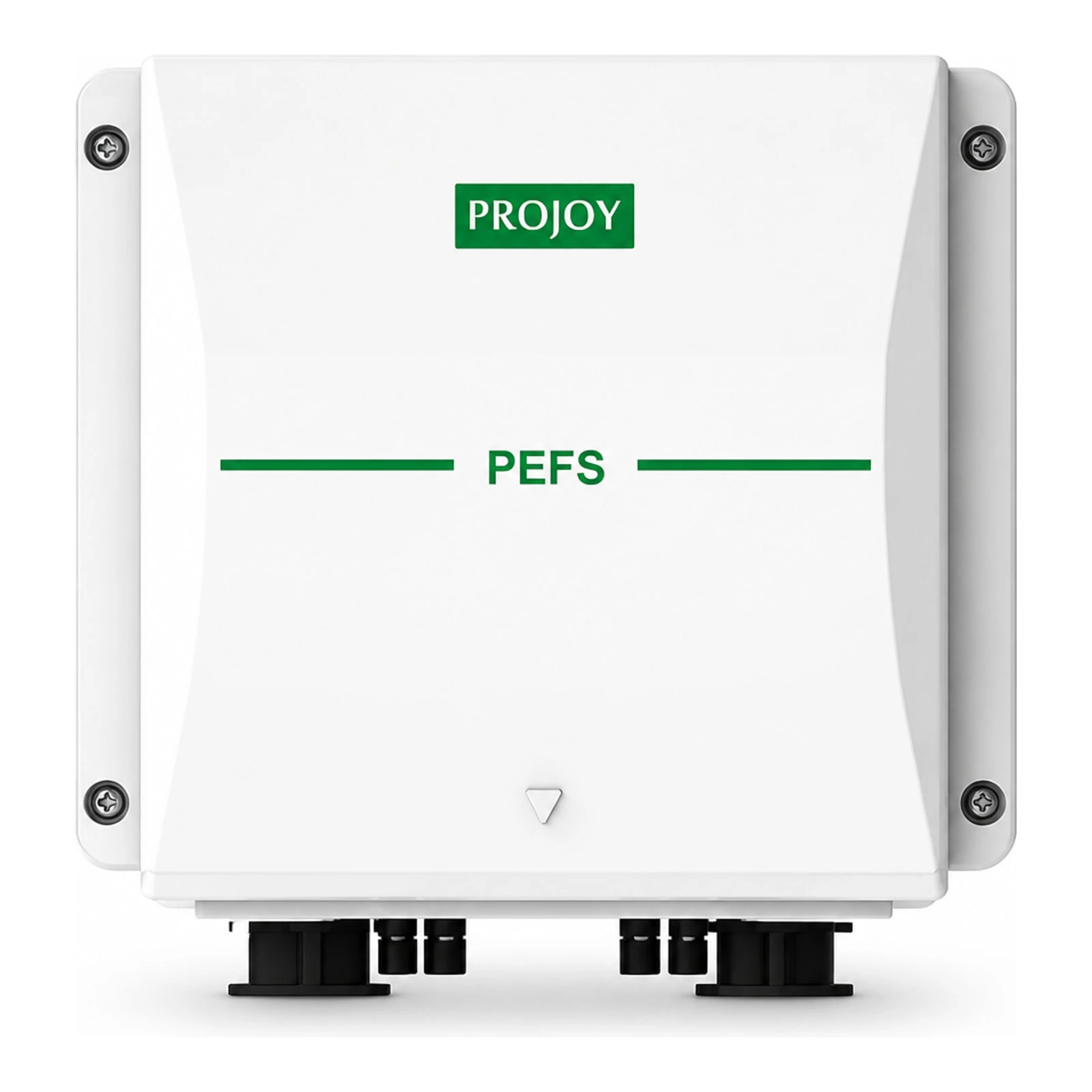

PROJOY Изключвател PEFS-EL50H-8(P2) 4-STRING

Изключвателят против пожар PROJOY PEFS-EL50H-8 (вариант 4-string) е изолационен DC изключвател от серия PEFS, предназначен за фотоволтаични инсталации, проектиран за бързо прекъсване на PV веригите в аварийни ситуации (например действия на спасителни служби). Устройството осигурява автоматично изключване на PV веригите, изолация на панелите и защита на инсталацията по време на пожар или сервизни прегледи.

Информация за производителя

Производител на изключвателя е Projoy Electric — компания, специализирана в защитна апаратура DC за фотоволтаични системи. В продуктовата гама на Projoy се предлагат решения, предназначени за търговски и мащабни приложения, с акцент върху безопасността, сертификацията и съвместимостта с съществуващите фотоволтаични инсталации.

Избрани електрически параметри

• Напрежение на веригите (Vdc): 300–1500 Vdc
• Номинален ток на изключвателя: 50 A (вариант EL50H)
• Брой вериги / входове: 4 вериги (вариант 4-string)
• Тип кабели / съединители: подготвени отвори и MC4 съединители (съгласно варианта P2)
• Ток на изтичане / задействане на изолатора: типични стойности за серията: номинален ток на изолатора ~30 mA, ток на стартиране/включване на изолатора средно ~100 mA (информацията е съгласно каталога на серията PEFS)
• Номинално AC напрежение за комуникация: 230 Vac (помощно захранване на помощни устройства)
• Комуникационен интерфейс / помощно захранване: 24 Vdc / 300 mA макс (управляващ/комуникационен вход)
• Работен температурен обхват: -20°C до +50°C, автоматичен изключвател при температура на корпуса +70°C
• Степен на защита: IP66

Механични параметри

• Корпус: корпус от пластмаса / стоманена ламарина в зависимост от варианта, конструкция, подготвена за монтаж с MC4 съединители
• Размери (ориентировъчни, mm): ширина ~437 mm, обща височина ~263 mm, дълбочина ~90–100 mm (размерите произтичат от техническите чертежи на вариантите PEFS)
• Монтаж: монтажни отвори съгласно техническия чертеж, възможност за монтаж на стена или в разпределителна кутия
• Тегло: масата на устройството не е посочена в картата; типични за модули от този клас (посочената маса трябва да бъде потвърдена в техническия документ на производителя)
• Допълнителни механични характеристики: дихателен клапан, предотвратяващ кондензацията вътре в корпуса; подготвени кабелни проходи и възможност за използване на комплекти за свързване MC4
