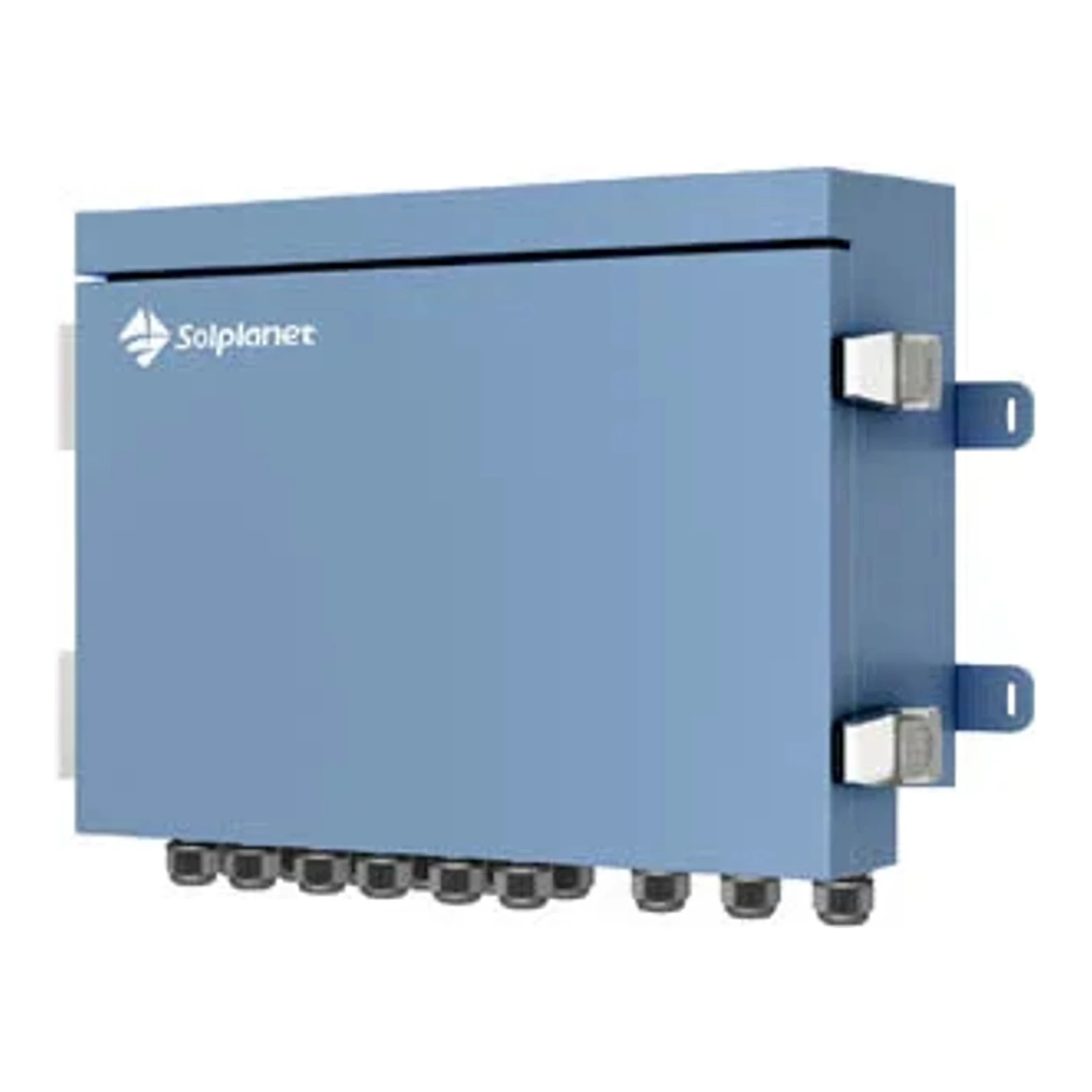

Solplanet // ASW1000-CB-HB разпределителна кутия COMBINER BOX за система за съхранение на енергия

ASW1000-CB-HB е компактна разпределителна кутия (Combiner Box), предназначена за приложения в системи за съхранение на енергия DC, осигуряваща защита и подредено свързване до 4 кули на батерии и изход към инвертора/колективната инсталация.

Производител: Solplanet — документацията и обозначенията на продукта идват от производителя Solplanet, което потвърджава брандирането на каталожния лист и техническата спецификация, представена в документа.

Електрически и екологични параметри

• Максимално работно напрежение (Un): 1000 VDC
• Номинално изолационно напрежение (Ui): 1000 VDC
• Номинално импулсно напрежение (Uimp): 6 kV
• Максимален входящ ток на кула на батерията: 30 A
• Максимален изходящ ток: 50 A
• Устойчивост на краткосрочен късо съединение (Icw): <4,5 kA
• Степен на замърсяване: 3
• Работна температура: -40 °C до +50 °C
• Температура на съхранение: -40 °C до +50 °C
• Работна влажност: 5 % до 95 %, без кондензация
• Макс. височина над морското равнище: ≤ 4 000 m

Механични параметри

• Корпус: алуминиев сплав
• Степен на защита: IP65
• Размери (Д/Ш/В): 390 × 300 × 140 mm (размери на корпуса)
• Тегло: 4,4 kg
• Брой входове (кули на батерии): макс. 4
• Кабелни входове: 12 × M20
• DC кабел - сечение (вход): 6 mm²
• Заземителен кабел - сечение (вход): 10 mm²
• Кабелни изходи: 3 × M20
• DC кабел - сечение (изход): 10 mm²
• Заземителен кабел - сечение (изход): 10 mm²
