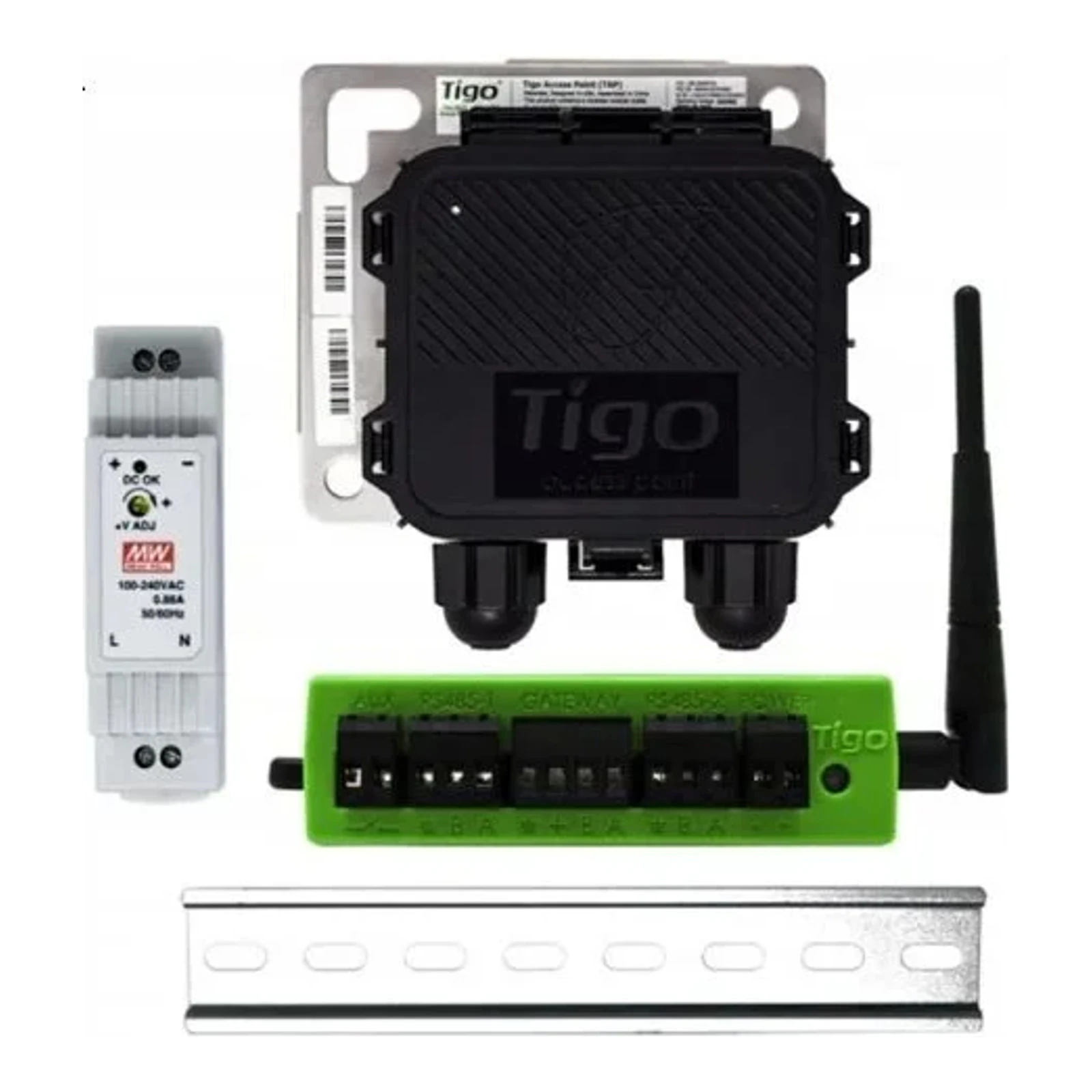

TIGO: Cloud connect advanced, TAP (DIN RAIL)

Cloud Connect Advanced (CCA) с Tigo Access Point (TAP) е комуникационен комплект и регистратор на данни, предназначен за фотоволтаични системи с модули Tigo TS4. Позволява събиране на данни на ниво модул, дистанционно наблюдение, конфигуриране чрез мобилно приложение и управление на функцията Rapid Shutdown в съответствие с изискванията на NEC.

Производител: Tigo Energy, Inc. е компания, специализирана в решения, подобряващи мониторинга и безопасността на фотоволтаични инсталации. В асортимента се предлага платформа Tigo Smart, която включва модулни оптимизатори, регистратори на данни и комуникационни аксесоари. Данните, представени тук, произхождат директно от техническите материали на производителя.

Електрически и технически параметри

• Поддръжка на модули TS4: всеки CCA поддържа до 900 единици TS4 и до 7 TAP.
• Работен диапазон на входното напрежение (CCA): 10 VDC – 25 VDC.
• Консумация на мощност (CCA): 3 W – 7 W.
• Мрежово захранване (DIN rail захранване включено): 100 VAC – 240 VAC.
• Комуникация: поддръжка на проводникови и безжични мрежи; TAP: безжичен достъпна точка (mesh) за до 300 TS4 на TAP.
• Обхвати на комуникация TAP: до 35 m максимално между TAP-овете / до 115 ft (35 m) от TAP до TS4 съгласно документацията.
• Интерфейси: поддръжка на Modbus за мониторинг на устройства на трети страни, Ethernet и USB порт (CCA).
• Функции за безопасност: управление на деактивацията на ниво модул (Rapid Shutdown) в съответствие с NEC 2014/2017 690.12.
• Охлаждане: естествена конвекция.
• Степен на защита: IP68, Тип 4R (външна кутия).

Механични параметри

• Размери CCA (самото устройство): 31 mm x 115.51 mm x 71.54 mm.
• Тегло CCA (самото устройство): 126 g.
• Работен температурен диапазон CCA: -20°C до +70°C (-4°F до +158°F).
• Размери TAP (с монтажен държач): 126.2 mm x 130.0 mm x 26.8 mm (с монтажен държач).
• Тегло TAP: 227 g (0.5 lbs).
• Работен температурен диапазон TAP: -20°C до +85°C (-4°F до 185°F).
• Размери на външната кутия (CCA в кутия): 115 mm x 278.4 mm x 203 mm.
• Тегло CCA в кутия с DIN rail захранване: 1.1 kg.
• Оценка на околната среда (в кутия): IP68, Тип 4R.
