Inverter TWERD PS300-WT 3kW, on-grid, 3-F (Turbína 1500W, 2800W ON GRID)

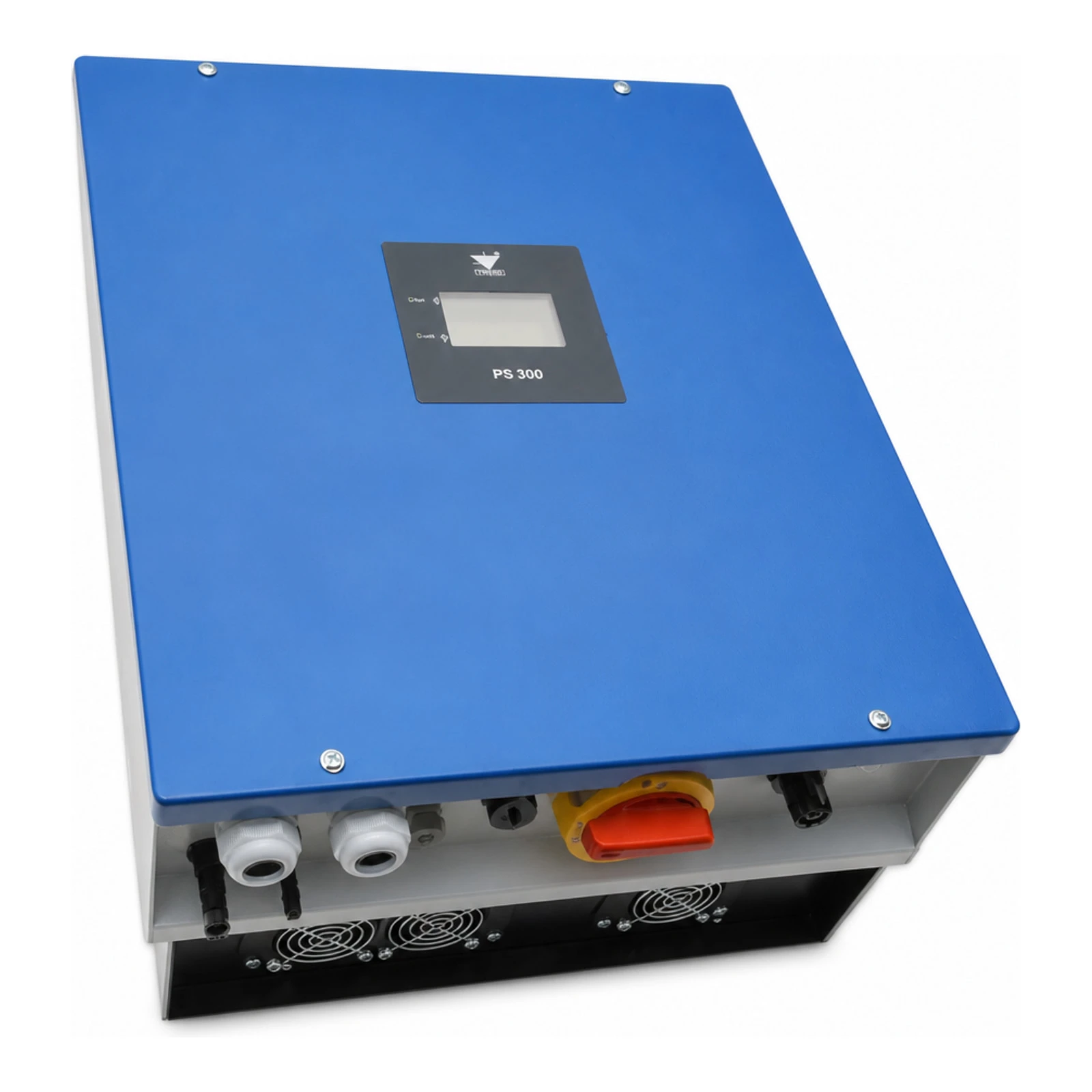

Inverter TWERD PS300-WT 3kW (on‑grid, 3‑fázový)
Třífázový beztransformátorový invertor určený pro spolupráci s malými turbínami (synchronní generátor s permanentními magnety). Zařízení slouží k přenosu energie do třífázové sítě 3×400 V 50 Hz, má ochranu proti rozběhu generátoru a relé pro řízení brzdných rezistorů.

Informace o výrobci
Výrobce je Zakład Energoelektroniki TWERD Sp. z o.o. (TWERD) – výrobce invertorů a systémů pro obnovitelné zdroje energie, dodávající zařízení s technickou dokumentací a servisní podporou.

Elektrické a technické parametry

• Jmenovitý výkon AC: 3 kW
• Vstup WT (AC) – pracovní rozsah generátoru: 3×60…425 VAC, jmenovité napětí generátoru 3×400 VAC
• Maximální vstupní proud od generátoru (IGEN‑MAX): 13 A (verze 3 kW)
• Výstupní napětí (síť): 3×400 V, 50 Hz
• Jmenovitý výstupní proud (IOUT): 4,5 A
• Maximální účinnost: 97 %
• THD výstupního proudu: < 3 %
• Frekvence přepínání (nosná): 16 kHz
• Vnitřní relé pro řízení brzdných rezistorů: kapacita 30 A AC1 (platí pro invertory 3–10 kW)
• Spotřeba energie v pohotovostním režimu: 20 W

Mechanické a montážní parametry

• Rozměry (š. × v. × h.): 426 mm × 490 mm × 214 mm (údaje z Obr. 3.1 pro invertory on‑grid 3–10 kW)
• Hmotnost (s montážním rámem): 33 kg
• Stupeň ochrany: IP65
• Poloha montáže: vertikální, s připojeními směřujícími dolů (max. odchylka ±15°)
• Doporučení pro chlazení: zachovat minimálně 20 cm volného prostoru shora a zdola a 10 cm z boků; pravidelně čistit chladič
