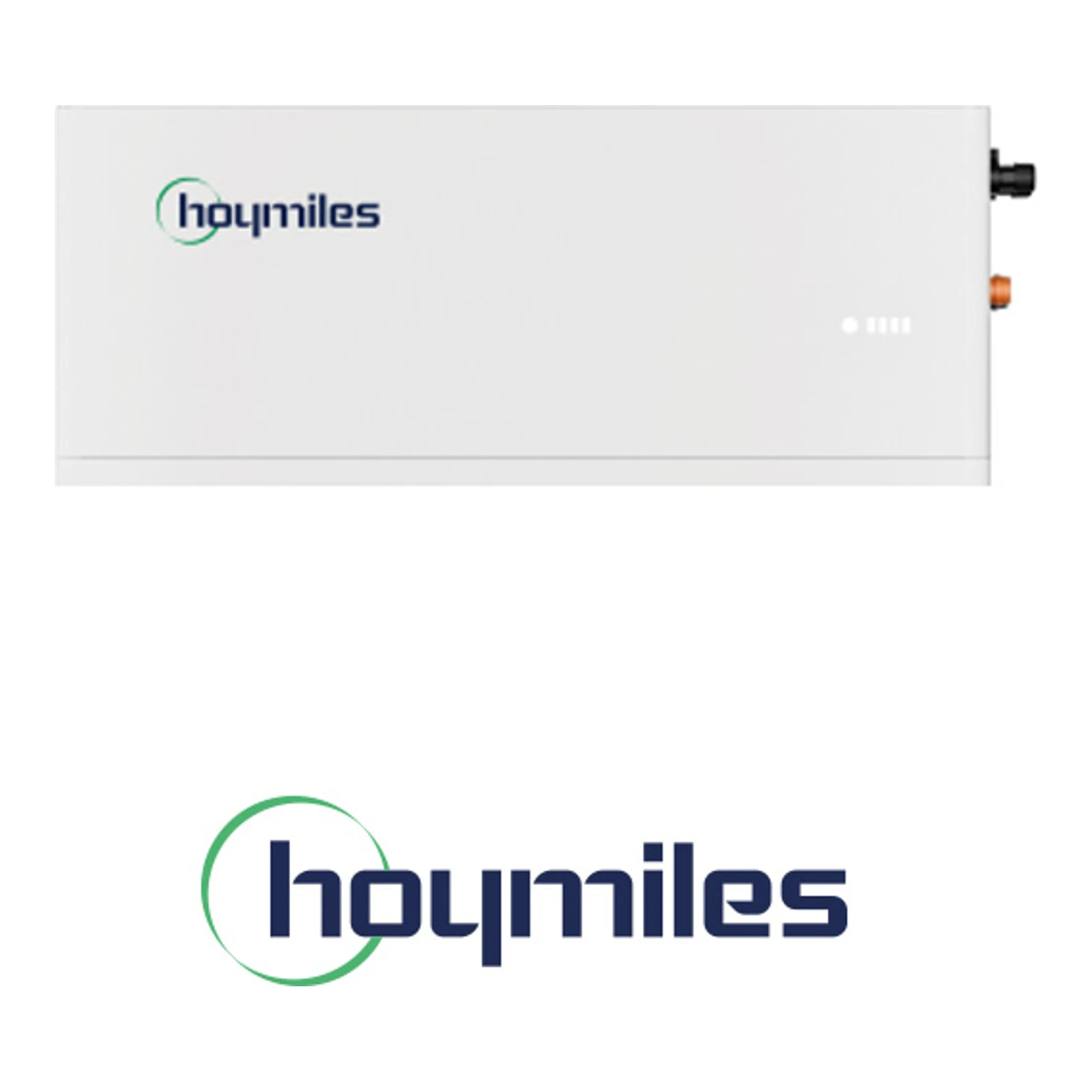

Hoymiles Energiespeicher Steuermodul LB-10C-G2 für LB-5S-G2

Energiespeicher — Steuermodul LB-10C-G2 (für System LB-5S-G2)

Steuermodul für den Einsatz mit der Niederspannungs-Batterieserie Hoymiles LB-(5-20)S-G2. Dient als Steuereinheit des BESS-Systems, verantwortlich für Kommunikation, Batteriestatusverwaltung sowie das sichere Ein- und Ausschalten des Sets.

Hersteller: Hoymiles Power Electronics Inc. — internationaler Anbieter von Energiespeicherlösungen und Elektronik für Photovoltaiksysteme. Technische Dokumentation und Serviceinformationen stammen vom Hersteller Hoymiles und beziehen sich auf die in der Serie LB-(5-20)S-G2 eingesetzten Module.

Elektrische und funktionale Parameter

• Kommunikation: COM-Schnittstellen (COM1, COM2) wie in der Seriendokumentation beschrieben (RJ45 / CAN / RS485 für die Integration verfügbar).
• Unterstützte Protokolle: CAN, RS485 (gemäß der Kommunikation der Batterien LB-(5-20)S-G2).
• Steuerfunktionen: Ein-/Ausschalten der Batterie (POWER-Taste), Selbstdiagnose, BMS-Software-Updates.
• Sicherheitsempfehlungen: Montage sowie Einsatz eines Überstromschutzschalters auf der Wechselrichterseite gemäß lokalen Vorschriften.
• Maximal zulässiger Systemstrom: konform mit den Batteriemodulen — bis zu 200 A max. kontinuierliches Laden/Entladen für Module im Tower.

Mechanische Daten

• Abmessungen des Steuergeräts (Control Box): 640 × 240 × 145 mm (B × H × T) — Maß gemäß Seriendokumentation.
• Gewicht des Controllers: 11 kg (Masse der Einheit Control box gemäß Dokumentation).
• Montage: Konstruktion für den Einsatz mit Batteriemodulen der Serie LB-(5-20)S-G2; mitgelieferte Montageteile: Halterung A sowie Schrauben gemäß Packliste.
• Schutzart und Kühlung: Systemelemente sind für den Betrieb mit natürlicher Konvektion ausgelegt; das Gesamtsystem erreicht die Schutzart IP66 (bezogen auf das gesamte Set).
• Betriebsumgebung: Indoor-/Outdoor-Installation mit empfohlenem Betriebstemperaturbereich der Batterie und Komponenten von 0°C bis +50°C beim Laden und von −20°C bis +50°C beim Entladen.
