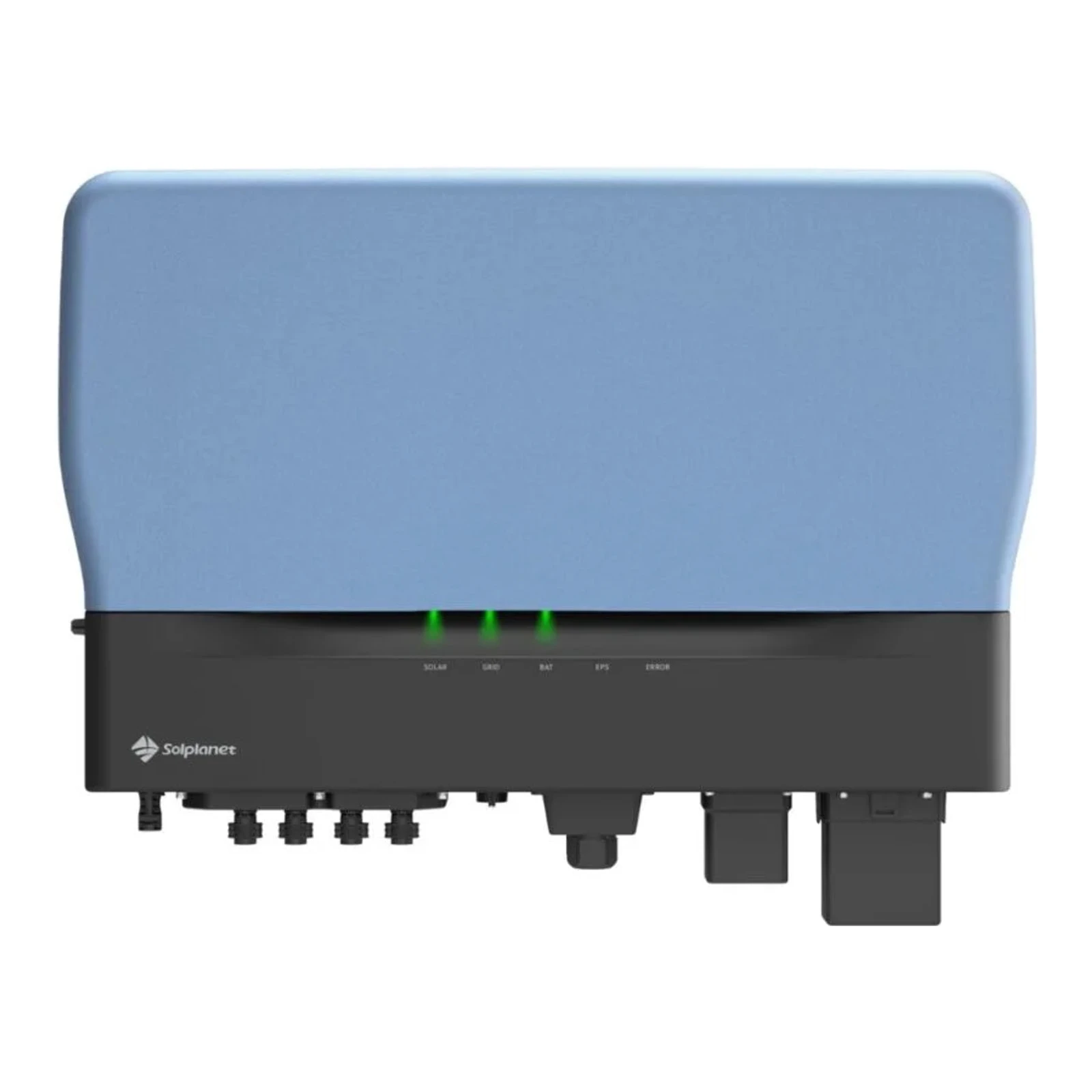

Hybridwechselrichter 3-phasig Solplanet ASW030K-TH 30 kW

Der Hybrid-Wechselrichter Solplanet ASW030K-TH mit einer Nennleistung von 30 kW ist ein dreiphasiges Gerät für PV-Anlagen mit integriertem Energiespeicher. Er ist für gewerbliche und industrielle Anwendungen konzipiert, bietet vier unabhängige MPPT-Tracker, einen weiten Eingangsspannungsbereich und ermöglicht eine starke Überdimensionierung der PV-Anlage.

Hersteller: Solplanet — ein Unternehmen, das sich auf Photovoltaiklösungen und Energiespeicherung spezialisiert. Das Modell ASW030K-TH gehört zur Serie ASW TH, die sich durch intelligentes Energiemanagement, Speicherbetriebsmodi, die schnelle Inbetriebnahme über die Solplanet App sowie eine witterungsbeständige Konstruktion (Schutzart IP66) auszeichnet.

Wesentliche elektrische Parameter

• Max. PV-Array-Leistung: 60000 Wp
• Maximale Eingangsspannung (Voc): 1000 V
• MPP-Spannungsbereich / Nennspannung: 150 V – 950 V / 630 V
• Min. Eingangsspannung / Anlaufspannung: 95 V / 180 V
• Anzahl MPPT / Strings pro MPPT-Eingang: 4 MPPT / 2 Strings pro Eingang
• Max. Eingangsstrom pro MPPT / max. Leistung pro Tracker: 40 A / 25000 W
• Batteriespannungsbereich: 120 V – 800 V (Batterietyp LiFePO4)
• Max. Ladeleistung (PV + AC): 60000 W; max. Ladeleistung auf AC-Seite: 30000 W; max. Entladeleistung: 30000 W
• Max. Lade-/Entladestrom: bis 100 A
• Nennspannung AC (Ausgang): 3/N/PE, 240 V / 415 V; AC-Spannungsbereich: 270 V – 480 V
• Nennscheinleistung / Nennausgangsstrom (@400 V): 30000 VA / 43.4 A
• Max. Ausgangsstrom: 47.8 A; max. Leistung je Phase (@400 V): 11000 W
• Spitzen-Scheinleistung (Inselbetrieb, bis 10 s): 45000 VA
• Umschaltzeit (UPS): < 10 ms
• MPPT-Wirkungsgrad / europäischer Wirkungsgrad / max. Wirkungsgrad: MPPT 99.9% / 97.9% / 98.4%
• THDv (bei Linearlast): 2%; THDi (bei Nennleistung): < 3%

Mechanische und Umgebungsdaten

• Abmessungen (B / H / T): 769 mm / 491 mm / 285 mm
• Gewicht: 58,0 kg
• Schutzart: IP66 (für den Innen- und Außeneinsatz)
• Arbeitstemperaturbereich: -30 °C … +60 °C
• Maximale relative Luftfeuchtigkeit: 100%
• Maximale Arbeitshöhe: 4000 m
• Kühlkonzept: intelligente Kühlung
• Gehäusefarben: Morandi-Blau / Earl-Rot / Skandinavisches Grau

Kommunikationsfunktionen und Schutz (kurz)

• Kommunikationsschnittstellen: WiFi (2,4 GHz) / LAN (100 Mb/s), RS485 (ModBus RTU, Sunspec RTU), LAN (Modbus TCP), BMS-CAN-Schnittstelle
• Digitale Ein-/Ausgänge: 7 potentialfreie Eingänge, 3 potentialfreie Ausgänge
• Schutzfunktionen: DC-Überspannungsschutz SPD Typ II, Isolationswiderstandserkennung, Erdschlussüberwachung, Verpolungsschutz an PV- und Batterieeingang, AC-Kurzschlussschutz
