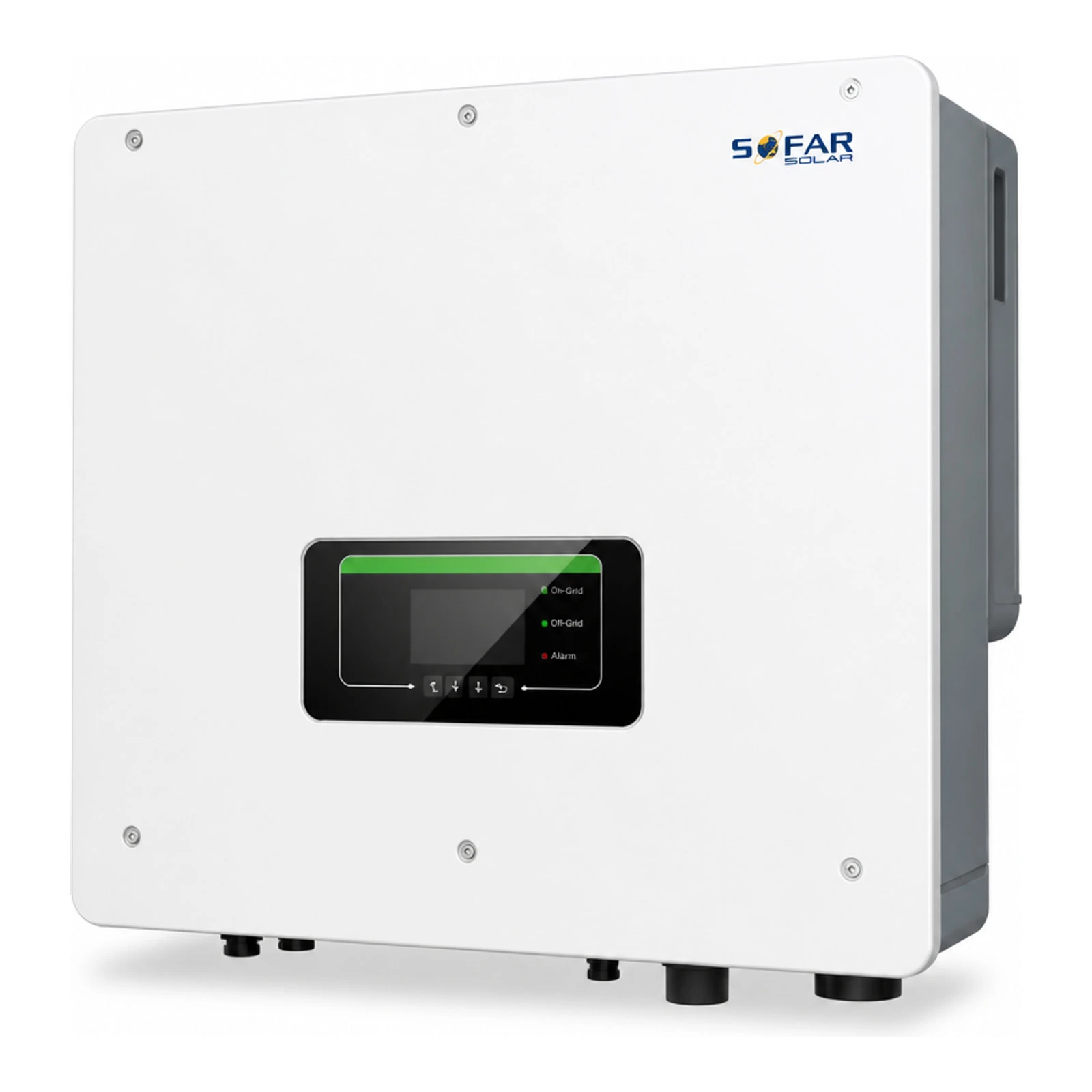

Hybridwechselrichter HYD20KTL-3PH 3F Sofar

Der dreiphasige Hybridwechselrichter SOFAR HYD20KTL-3PH ist ein Gerät für Energiespeicherung und den Betrieb mit einer PV‑Anlage, ausgelegt für den Einsatz im Wohnbereich und für kleine mehrphasige Installationen. Er unterstützt On‑Grid‑ und Back‑up‑Betrieb, den Anschluss von Lithium‑Ionen‑Batterien sowie zwei MPPT‑Eingänge für PV‑Module.

Hersteller ist SOFAR (Sofar Solar), ein Unternehmen, das sich auf Photovoltaik‑ und Energiespeicherlösungen spezialisiert hat. Das Modell HYD gehört zur Serie der Hybridwechselrichter mit integriertem Batteriemanagement, Parallelbetrieb sowie Kommunikation über CAN/RS485/Bluetooth/Wi‑Fi/GPRS (optional).

Elektrische und technische Daten

• Nennleistung AC (Netz): 20 000 W
• Maximale AC‑Einspeiseleistung ins Netz: 22 000 VA
• Maximale AC‑Leistung aus dem Netz: 40 000 VA
• Nennnetzspannung: 3/N/PE, 220/380 VAC oder 230/400 VAC
• Netzspannungsbereich: 184 VAC–276 VAC
• Ausgangsleistungsfaktor: –1 (0,8 vorlaufend bis 0,8 nacheilend)
• THDi: <3%
• Batterieeingang (Typ): Lithium‑Ionen‑Batterie, Anzahl der Batterieeingänge: 2
• Batteriespannungsbereich: 80 V–800 V (voll geladen: 400 V–800 V für die 20‑kW‑Variante)
• Nennlade‑/Entladeleistung der Batterie: 20 000 W; maximaler Lade‑/Entladestrom: 50 A (25 A/25 A)
• MPPT: 2 MPPT; MPPT‑Spannungsbereich: 180 V–960 V; MPPT‑Vollleistungsbereich: 450 V–850 V
• Maximal empfohlene PV‑Eingangsleistung: 30 000 Wp (15 000 Wp/15 000 Wp)
• Maximaler Eingangsstrom: 25 A/25 A; maximaler Kurzschlussstrom: 30 A/30 A
• Umschaltzeit (Back‑up): <15 ms
• Wirkungsgrad: MPPT‑Wirkungsgrad 99,9 %; maximaler Wirkungsgrad 98,2 %; europäischer Wirkungsgrad 97,7 %

Mechanische und Montageparameter

• Abmessungen: 571,4 × 515 × 264,1 mm
• Gewicht: 37 kg
• Topologie: transformatorlos
• Kühlung: Zwangsbelüftung
• Schutzart: IP65
• Betriebstemperaturbereich: –30 °C bis +60 °C
• Betriebsfeuchtigkeit: 0–100%
• Geräuschpegel: <45 dB
• Maximale Betriebshöhe: <4000 m ü. M.
