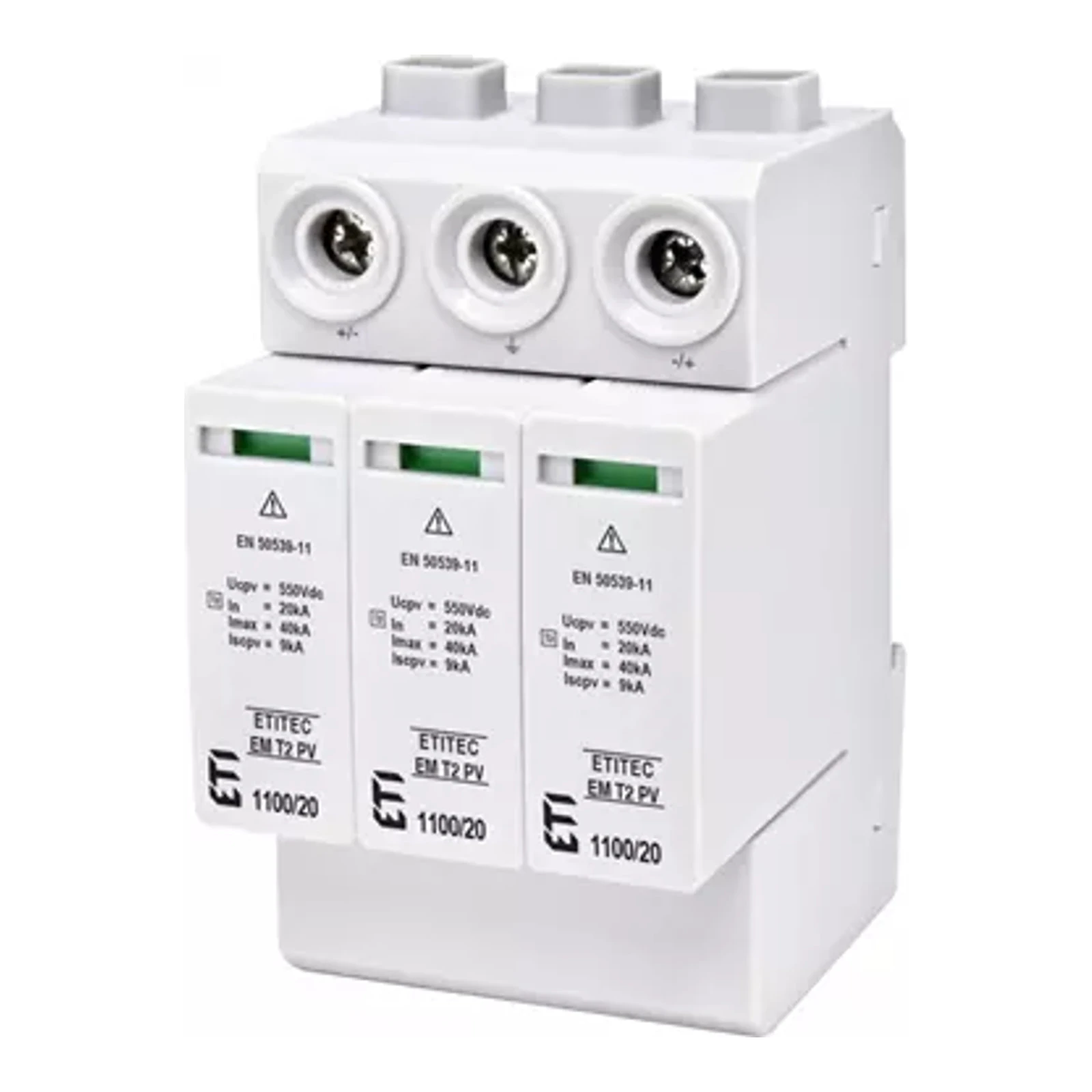

PV-Überspannungsableiter Typ T2 (C) ETITEC EM T2 PV 1100/20 Y DC 002440623

Der Überspannungsableiter ETITEC EM T2 PV 1100/20 Y ist ein dreimoduliges Schutzgerät für DC-Photovoltaikanlagen. Als Typ T2 (Klasse C) ausgelegt, bietet er Schutz vor Stoßüberspannungen mit der Impulsform 8/20 µs und schützt die PV-Anlage vor den Folgen von Blitz- und Schaltüberspannungen.

Der Hersteller ETI (Serie ETITEC EM PV) ist ein international tätiges Unternehmen, das sich auf Verteil- und Schutztechnik spezialisiert hat. Das Produkt ist bei ETI als Bestandteil der Gruppe ETITEC EM PV erhältlich, für die Montage auf der DIN-Hutschiene TH-35 mm vorgesehen und wird mit technischer Dokumentation, 3D-Modellen und CE-Erklärung geliefert.

Elektrische Kenndaten

• Katalognummer: 002440623
• Typ / Klasse: T2 (Überspannungsableiter der Klasse C)
• Stromart: DC
• Maximale dauerhafte DC-Betriebsspannung (Uc): 1100 V
• Maximale PV-Anlagenspannung: 916 V
• Nennableitstrom (8/20) In: 20 kA
• Maximaler Ableitstoßstrom (8/20) Imax: 40 kA
• Schutzpegel Up: 3,9 kV
• Leckstrom: JA
• Technologie: varistorisch

Mechanische und Montageparameter

• Anzahl Module: 3 Module
• Anzahl der Pole: 2
• Montageart: DIN-Hutschiene TH-35 mm
• Schutzart (IP): IP20
• Abmessungen (laut Maßzeichnung): Höhe 103,9 mm, Gesamtbreite 54 mm, Gesamttiefe von vorne nach hinten 59,7 mm
• Modulabmessungen: Modulbreite 17,8 mm, Modultiefe 44,4 mm
• Einbautiefe: 60 mm
• Auslöseanzeige: optisch (kein RC-Fernsignalkontakt)
