Verteiler – NOARK – SHP-232 AC

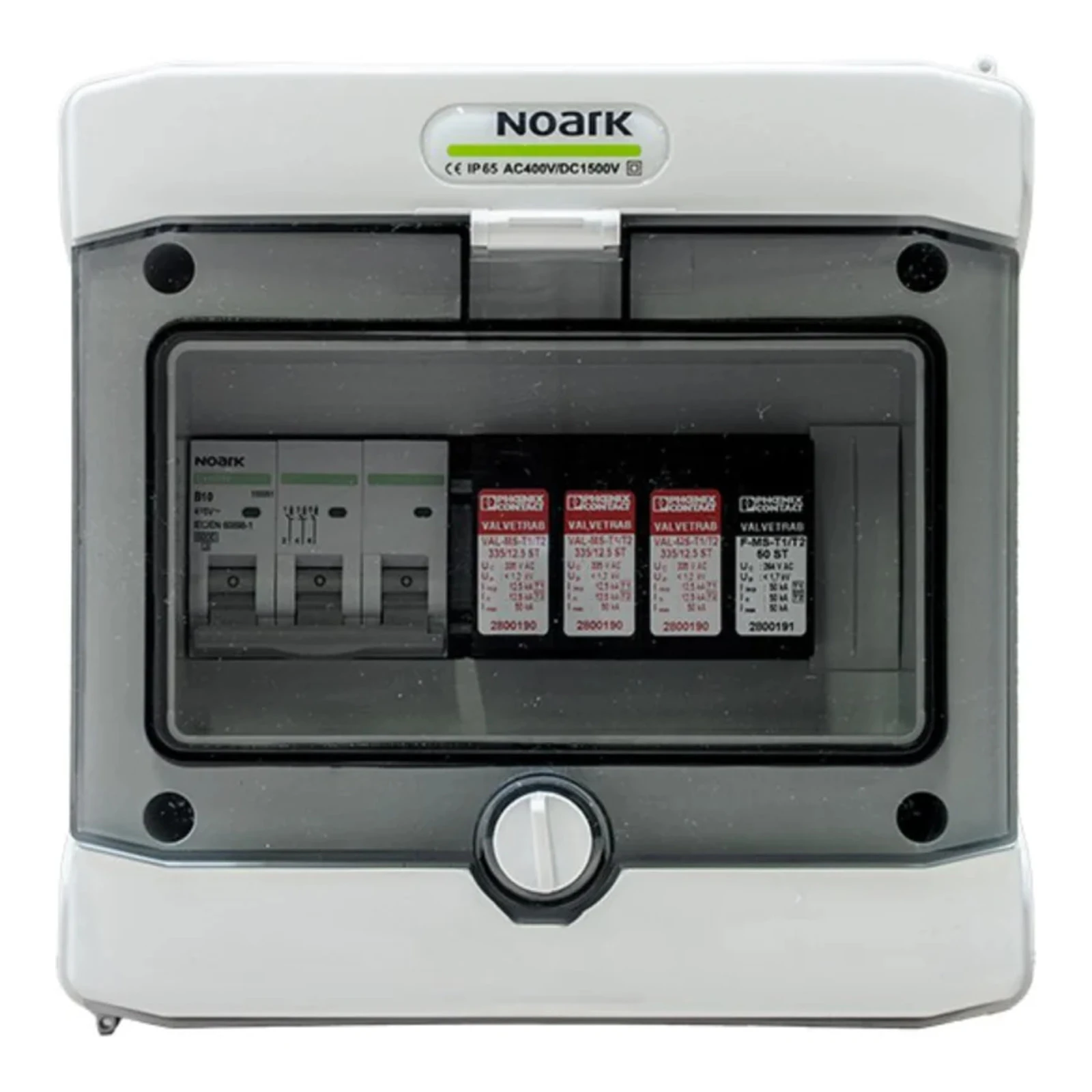

Der Verteiler SHP-232 AC ist ein modulares, montagefertiges Feld, das zur Stromversorgung von Photovoltaik-Wechselrichtern auf der AC-Seite bestimmt ist. Das Gerät bietet Schutz vor Kurzschluss- und Überlastfolgen sowie Schutz vor Überspannungen und direkten sowie indirekten Entladungen auf der AC-Seite; dank des Schutzgrads IP65 ist es für Außeninstallationen geeignet.

Hersteller: KENO (Polen) – das Datenblatt beschreibt die Ausführung des Verteilers, der vom polnischen Hersteller KENO produziert wird; im Verteiler wurde ein Überstromschutz/Noark-Leistungsschalter Noark Ex9BN 3P B16 sowie ein Überspannungsableiter der Firma Phoenix (VAL-MS-T1/T2 335/12.5/3+1) verwendet.

Elektrische und technische Parameter

• Überspannungsableiter (AC): Phoenix VAL-MS-T1/T2 335/12.5/3+1, Typ EN T1/T2, Testklasse IEC I/II
• Leistungsschalter (MCB): Noark Ex9BN 3P B16, Charakteristik B, 16 A, 3-polig
• Nennbetriebsspannung Ue: 230/415 V AC
• Nennisolationsspannung Ui: 400 V AC, 1500 V DC
• Nennlaststrom (SPD): IL = 80 A
• Nennableitstrom In (8/20 µs): L–N = 12,5 kA; L–PE = 12,5 kA; N–PE = 50 kA; Imax = 50 kA
• Gesamtableitstrom: Itotal (8/20 µs) = 50 kA; Itotal (10/350 µs) = 50 kA
• Reaktionszeiten SPD: tA (L–N) ≤ 25 ns; tA (L–PE) ≤ 100 ns; tA (N–PE) ≤ 100 ns
• TOV (Beständigkeit): für Ut (L–N) 415 V AC (5 s / Durchhaltebetrieb), 457 V AC (120 min / sichere Fehlfunktion); für Ut (N–PE) 1200 V AC (200 ms / Durchhaltebetrieb)

Mechanische Parameter

• Gehäusemodell: PHS 8 T
• Anzahl der Felder: 8
• Abmessungen (ohne Kabelverschraubungen und MC4): Länge × Breite × Höhe = 120.00 × 202.00 × 201.00 (Einheiten in mm)
• Gewicht: 1.740 kg
• Schutzgrad: IP65 (geeignet für Außenmontage)
• Schutzklasse: II
• Schlagfestigkeit: IK08
• UV-Beständigkeit: JA
• Material: recyclingfähiges, halogenfreies Material
• Betriebstemperaturbereich: -25°C bis +60°C
