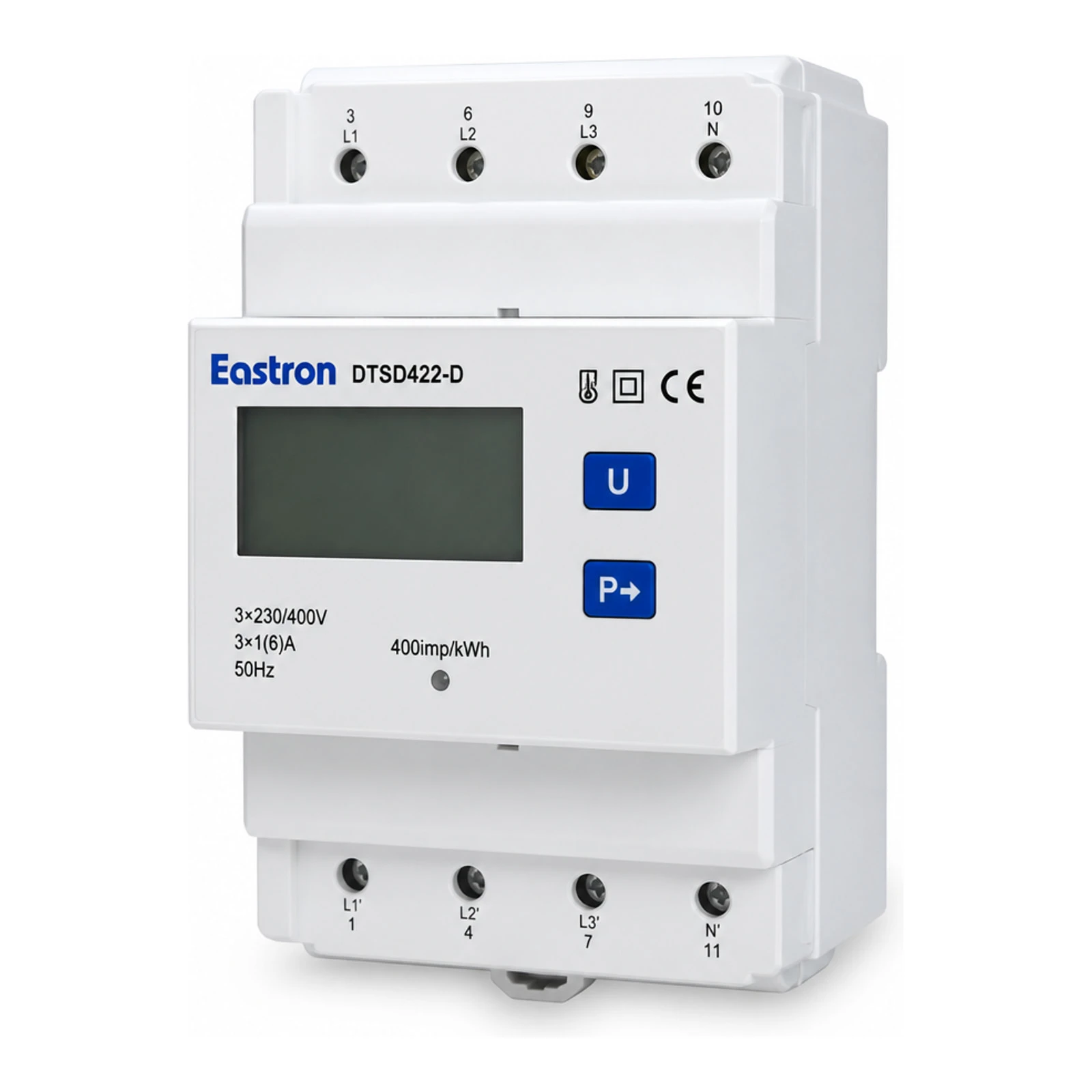

Αντιστροφέας DTSD422-D

Ο μετατροπέας DTSD422-D στην πραγματικότητα αναφέρεται στη τεκμηρίωση ως τριφασικός μετρητής τύπου DIN-Rail (μοντέλο DTSD422-D) σχεδιασμένος για την παρακολούθηση και προστασία ενεργειακών εγκαταστάσεων σε κτίρια, σταθμούς φόρτισης, φωτοβολταϊκές εγκαταστάσεις και εμπορικά κτίρια. Η συσκευή μετρά τις παραμέτρους δικτύου τριών φάσεων και επιτρέπει αμφίδρομες μετρήσεις ενέργειας καθώς και βασική προστασία και απόκτηση δεδομένων.

Κατασκευαστής: SOLARMAN — η συσκευή προέρχεται από τη σειρά έξυπνων μετρητών SOLARMAN σχεδιασμένων για τη διαχείριση ενέργειας. Η εταιρεία προσφέρει λύσεις μέτρησης υψηλής ακρίβειας και ενσωματωμένης επικοινωνίας, σχεδιασμένες για χρήση σε οικιστικά, εμπορικά και βιομηχανικά κτίρια.

Ηλεκτρικές παράμετροι

• Ονομαστική τάση: 3x220/380 V
• Συχνότητα: 50/60 Hz
• Ονομαστικό ρεύμα: 3x6 A / 100 A (παραλλαγή 3x6A/100A)
• Ονομαστική ισχύς: 66 kW
• Κατανάλωση ισχύος: 0,5 W
• Ακρίβεια: κλάση 1
• Λειτουργίες μέτρησης: τάση, ρεύμα, ενεργός ισχύς, φαινομενική ισχύς, ενεργειακή κατανάλωση, φαινομενική ενέργεια, ισχύς ανά φάση, συχνότητα, συντελεστές ισχύος
• Αμφίδρομες μετρήσεις ενέργειας: ναι
• Τύπος μετασχηματιστών ρεύματος: Clip-On CT (σφιχτοί μετασχηματιστές)
• Αριθμός CT: 3

Μηχανικές παράμετροι

• Διαστάσεις (S×W×G): 91,5 × 76 × 36 mm
• Μέθοδος εγκατάστασης: ράγα DIN 35 mm
• Τροφοδοσία μέτρησης: 1 κύκλωμα με τριφασικούς CT ή 3 κυκλώματα με μονοφασικούς CT
• Θερμοκρασία λειτουργίας: -25 °C έως +60 °C
• Σειριακή διεπαφή: RS485
