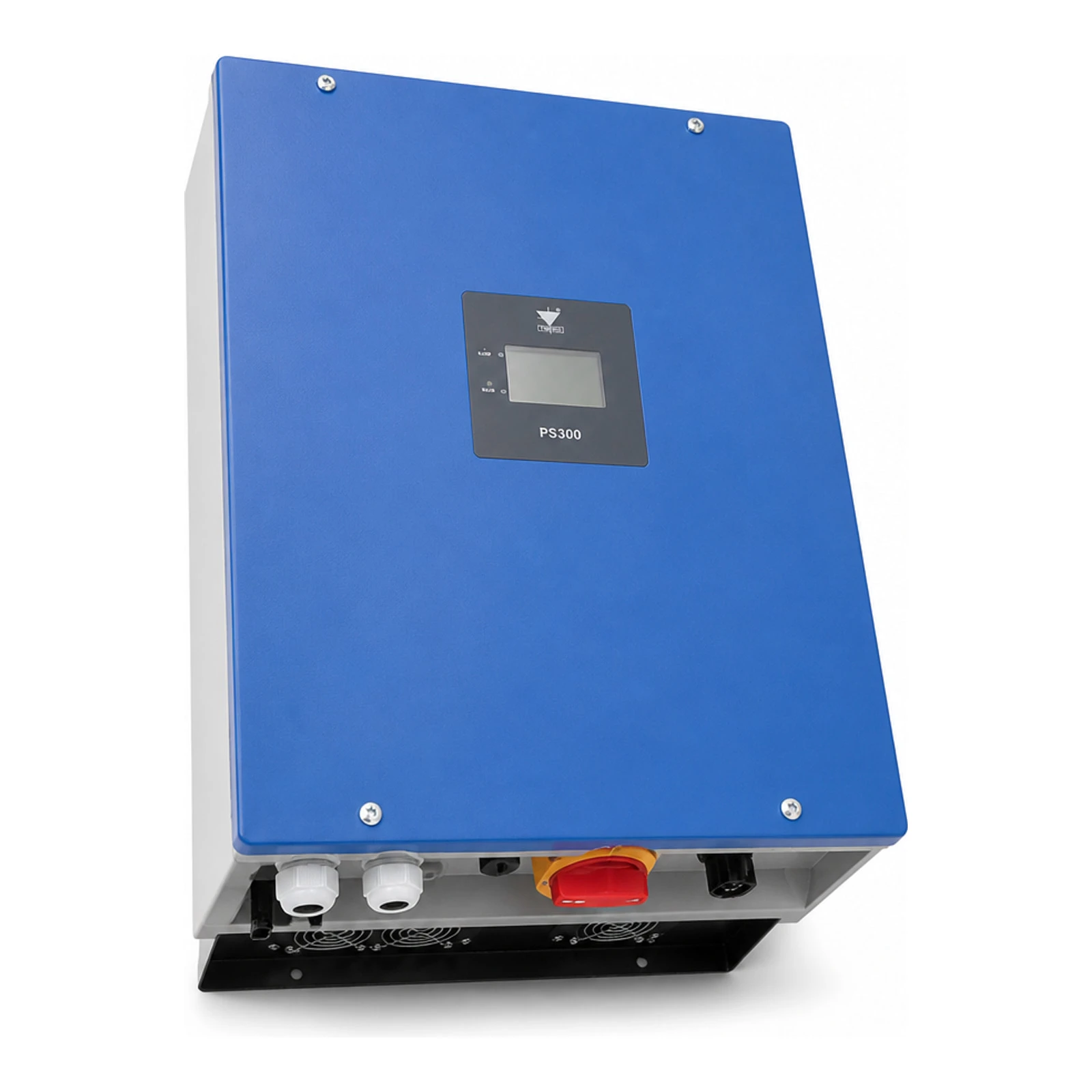

Αντιστροφέας TWERD PS300-WT 10kW, on-grid, 3-F

Αντιστροφέας TWERD PS300-WT 10kW (on‑grid, τριφασικός)
Τριφασικός, χωρίς μετασχηματιστή αντιστροφέας, σχεδιασμένος για συνεργασία με μικρές ανεμογεννήτριες ή υδροτουρμπίνες εξοπλισμένες με σύγχρονη γεννήτρια μόνιμων μαγνητών. Στην έκδοση on‑grid χρησιμοποιείται για την έγχυση ενέργειας στο δίκτυο 3×400 V 50 Hz, ελέγχει το φορτίο της γεννήτριας και διαθέτει προστασίες υπερταχύτητας καθώς και κυκλώματα πέδησης της γεννήτριας με αντιστάσεις.

Πληροφορίες για τον κατασκευαστή
Κατασκευαστής της συσκευής είναι η Zakład Energoelektroniki TWERD Sp. z o.o. (TWERD) – Πολωνός κατασκευαστής που ειδικεύεται σε μετατροπείς ΑΠΕ, στον σχεδιασμό, την παραγωγή και το σέρβις αντιστροφέων φωτοβολταϊκών και αιολικών. Η τεχνική και η τεκμηρίωση σέρβις είναι διαθέσιμες στο εγχειρίδιο οδηγιών της εταιρείας.

Ηλεκτρικές και τεχνικές παράμετροι

• Ονομαστική ισχύς AC: 10 kW
• Είσοδος WT (AC) – εύρος λειτουργίας γεννήτριας: 3×60…425 VAC, ονομαστική τάση γεννήτριας 3×400 VAC
• Μέγιστο ρεύμα εισόδου από τη γεννήτρια (IGEN‑MAX): 20 A (έκδοση 10 kW)
• Τάση εξόδου (δίκτυο): 3×400 V, 50 Hz
• Ονομαστικό ρεύμα εξόδου (IOUT): 14,5 A
• Μέγιστη απόδοση: 97 %
• THD ρεύματος εξόδου: < 3 %
• Συχνότητα μεταγωγής (φορέας): 16 kHz
• Ενσωματωμένα ρελέ για έλεγχο αντιστάσεων πέδησης: ικανότητα 30 A AC1 (εσωτερικά ρελέ ελέγχου αντιστάσεων για εκδόσεις 3–10 kW)
• Κατανάλωση ισχύος σε κατάσταση αναμονής: 20 W

Μηχανικές και εγκαταστατικές παράμετροι

• Διαστάσεις (πλ. × ύψ. × βάθ.): 426 mm × 490 mm × 214 mm (δεδομένα από το Σχ. 3.1 για αντιστροφείς on‑grid 3–10 kW)
• Βάρος (με πλαίσιο στήριξης): 33 kg
• Βαθμός προστασίας: IP65 (δυνατή εξωτερική εγκατάσταση)
• Θέση εγκατάστασης: κατακόρυφη, με τις συνδέσεις στραμμένες προς τα κάτω (μέγ. απόκλιση ±15°)
• Ψύξη / αποστάσεις εγκατάστασης: διατηρήστε τουλάχιστον 20 cm ελεύθερου χώρου επάνω και κάτω και 10 cm στα πλάγια· σε κλειστό περίβλημα να χρησιμοποιείται επιπλέον εξαερισμός
