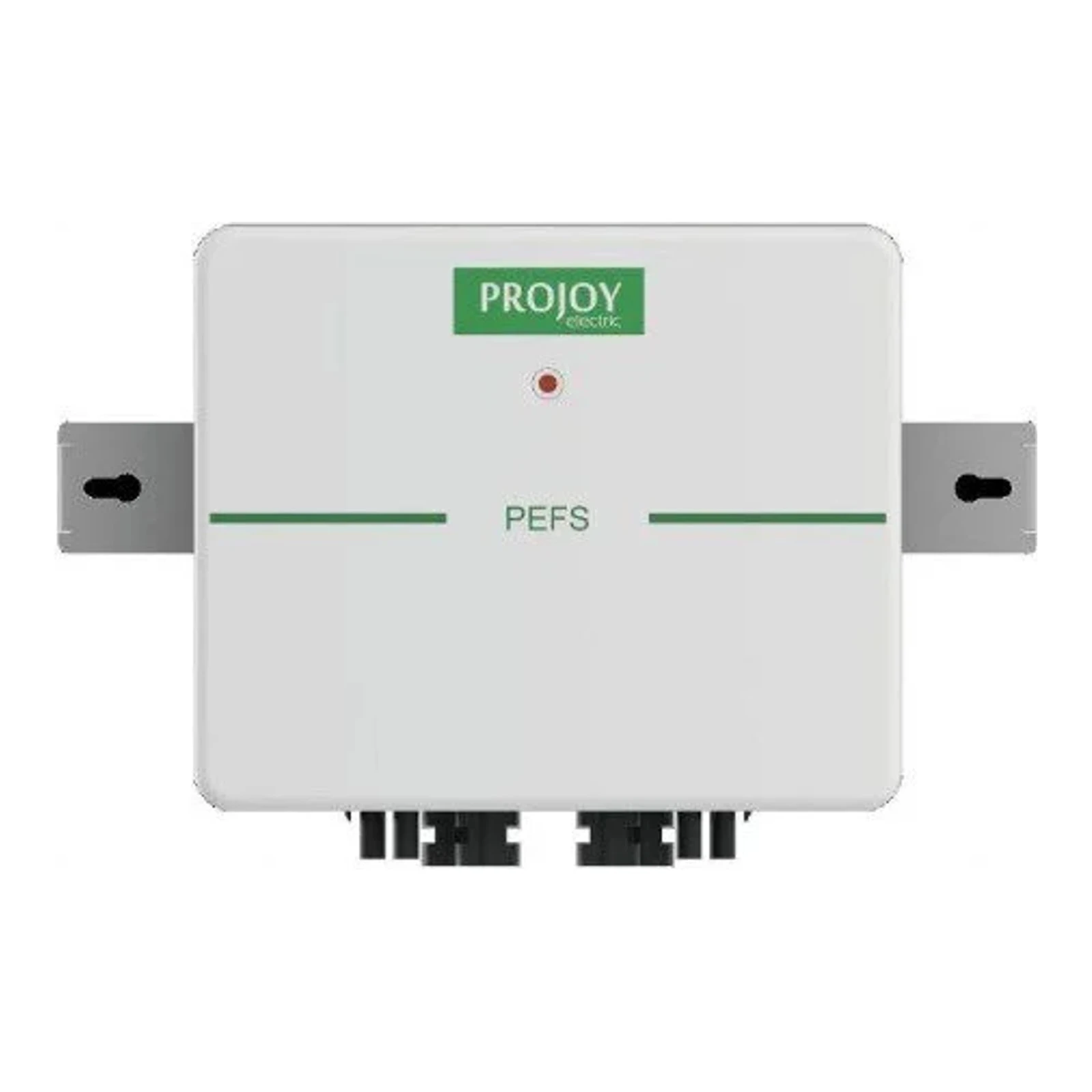

Διακόπτης Πυρκαγιάς PROJOY PEFS-EL40H-4 – P2 (MC4) – 2 strings

Ο διακόπτης ασφαλείας πυρκαγιάς PROJOY PEFS-EL40H-4 (έκδοση P2, MC4) είναι μια συσκευή απομόνωσης DC σχεδιασμένη για φωτοβολταϊκές εγκαταστάσεις με ενσωματωμένο απομονωτή συνεχούς ρεύματος, σχεδιασμένη για γρήγορη αποσύνδεση των κυκλωμάτων PV σε καταστάσεις έκτακτης ανάγκης. Το μοντέλο με την ένδειξη 40H προσφέρει ονομαστικό ρεύμα κοντά στα 40 A ανά string και προορίζεται για την εξυπηρέτηση εγκαταστάσεων με έως 2 strings.

Κατασκευαστής: ProJoy Electric Co., Ltd. (Ζώνη Βιομηχανίας XinTang, Περιοχή PingJiang, Σουτσόου, Κίνα). Η εταιρεία ειδικεύεται στο σχεδιασμό και την παραγωγή διακοπτών DC για φωτοβολταϊκές εφαρμογές; στην προσφορά PEFS χρησιμοποιείται ο δημοφιλής διακόπτης DC τύπου PEDS, που πληροί διεθνή πρότυπα και διαθέτει πιστοποιήσεις όπως TUV, CE, CB, SAA, UL, CCC.

Ηλεκτρικές παράμετροι

• Ονομαστική τάση αλυσίδας συστήματος: έως 1500 V DC (εύρος 300–1500 V DC)
• Ονομαστικό ρεύμα (έκδοση 40H): 40 A (ρεύμα ανά string)
• Αριθμός strings: 2
• Ενσωματωμένος απομονωτής συνεχούς ρεύματος: τύπος PEDS με χρόνο αντίδρασης μηχανισμού απόσπασης ~5 ms
• Τάση τροφοδοσίας ελέγχου: 100–270 VAC (ονομαστική τάση 230 VAC)
• Ονομαστικό ρεύμα κυκλώματος ελέγχου: 30 mA
• Λειτουργία αυτόματης αποσύνδεσης σε περίπτωση υπέρβασης θερμοκρασίας: 70 °C
• Κατηγορία χρήσης σύμφωνα με τα πρότυπα: DC-PV2 / DC-PV1; πρότυπα: IEC 60947-3 (έκδοση 3.2):2015, UL508i, GB14048.3
• Αριθμός λειτουργιών: 10000; αριθμός λειτουργιών υπό φορτίο (PV1): >1500

Μηχανικές παράμετροι

• Βαθμός προστασίας περιβλήματος: IP66
• Κλάση προστασίας: II
• Εύρος θερμοκρασίας λειτουργίας: -20 °C έως +50 °C
• Εύρος θερμοκρασιών αποθήκευσης: -40 °C έως +85 °C
• Μέγιστη θερμοκρασία πριν από την αυτόματη αποσύνδεση: +70 °C
• Διαστάσεις (σύμφωνα με τα σχέδια στην κάρτα): περίβλημα/καλύμμα — εξωτερικές διαστάσεις 250 mm × 220 mm; απόσταση οπών τοποθέτησης 176 mm; βάθος / ύψος στοιχείου ορατό στο σχέδιο: 170 mm και 150 mm; επιπλέον διαστάσεις που αναφέρονται στο σχέδιο: 276.11 mm, 115.80 mm, 34.80 mm, 20.80 mm
• Εξοπλισμός: προετοιμασμένες οπές, συνδετήρες καλωδίων, συνδέσεις MC4; βαλβίδα αναπνοής που αποτρέπει την συμπύκνωση μέσα στο περίβλημα
