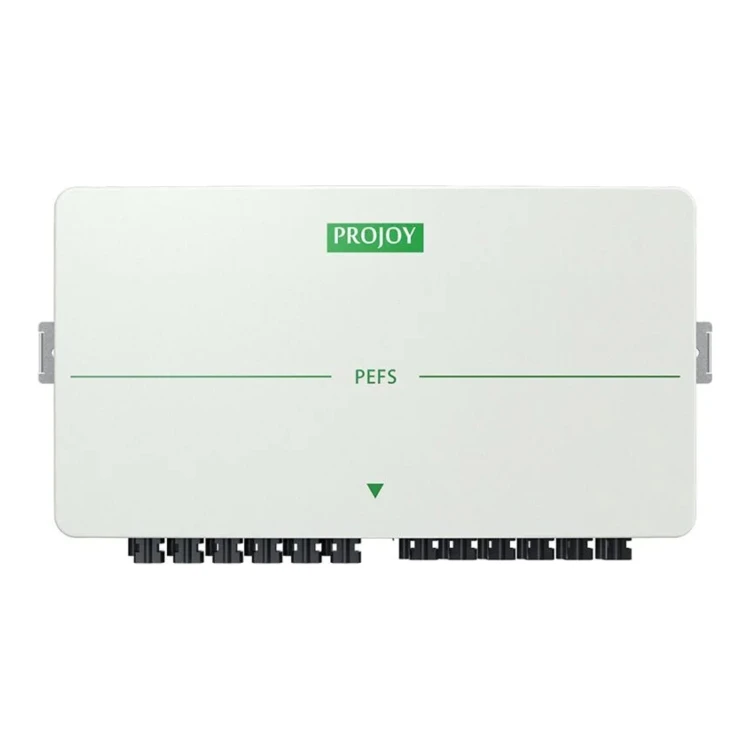

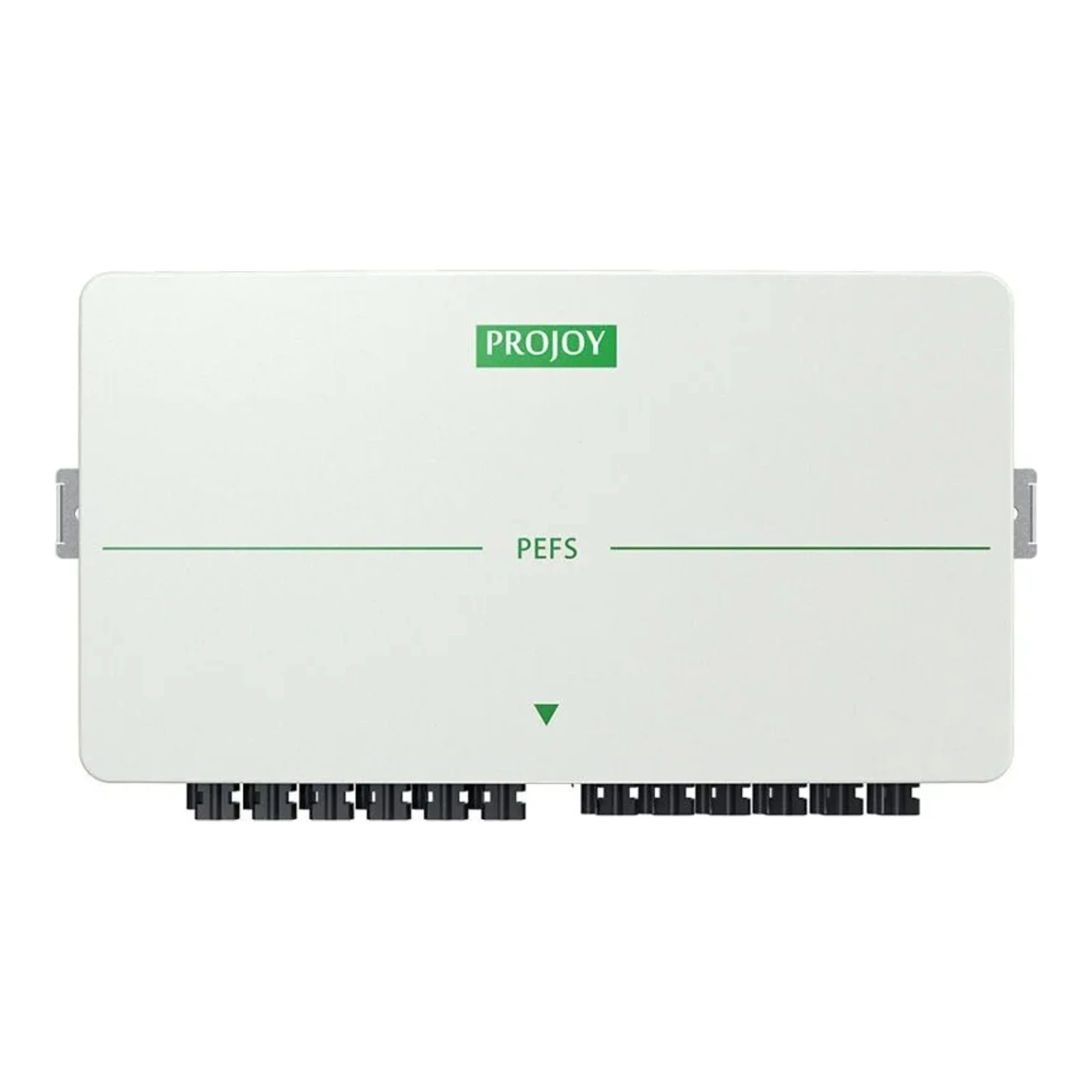

Διακόπτης Πυρκαγιάς PROJOY PEFS-EL50H-6 – P2 (MC4) – 3 strings

Ο διακόπτης Πυρκαγιάς PROJOY PEFS-EL50H-6 – P2 (MC4) – 3 strings είναι μια αρθρωτή συσκευή για γρήγορη αποσύνδεση των κυκλωμάτων PV (Panel Level Rapid Shutdown) σχεδιασμένη για φωτοβολταϊκές εγκαταστάσεις με 3 παράλληλα strings. Το προϊόν παρέχει αυτόματους και χειροκίνητους τρόπους αποσύνδεσης DC/AC, προστασία από υπερθέρμανση και δυνατότητα απομακρυσμένου κλεισίματος μέσω προαιρετικής επικοινωνίας RS485.

Κατασκευαστής: ProJoy Electric Co., Ltd. Η ProJoy ειδικεύεται σε συσκευές ασφαλείας για φωτοβολταϊκές εγκαταστάσεις, προσφέροντας προϊόντα με αυξημένο βαθμό προστασίας (IP66) και συμμορφούμενα με τα πρότυπα EN 60947. Στην τεχνική τεκμηρίωση του κατασκευαστή παρέχονται δεδομένα λειτουργίας και μηχανικά σύμφωνα με τις απαιτήσεις της αγοράς PV και χρησιμοποιεί τη δεύτερη γενιά περιβλήματος με τη μέθοδο έγχυσης (injection molding).

Ηλεκτρικές παράμετροι

• Εύρος τάσεων strings (Vdc): 300–1500 Vdc
• Ρεύμα string (A): έως 55 A (ανάλογα με τις συνθήκες και τη διαμόρφωση)
• Αριθμός strings: 3–5 (για αυτό το προϊόν διαμόρφωση 3 strings)
• Προβλεπόμενοι τύποι καλωδίωσης: 6/8/10 (έκδοση 6 χρησιμοποιείται με 3 strings / MC4)
• Δικτυακή τάση τροφοδοσίας του κυκλώματος ελέγχου: 100 Vac – 270 Vac (ονομαστικά 230 Vac)
• Ονομαστικό ρεύμα ελέγχου: 30 mA
• Ρεύμα εκκίνησης (φόρτιση): μέσος όρος 100 mA, μέγιστο 300 mA
• Στοιχείο ανατροφοδότησης (feedback): 24 Vdc – έως 300 mA μέγιστο
• Διακόπτης DC: διακόπτης σύμφωνα με IEC 60947-3, χρήση στην κατηγορία DC-PV1
• Πιστοποιήσεις: CE, συμμόρφωση με EN 60947-1&3

Μηχανικές παράμετροι

• Βαθμός προστασίας: IP66
• Κλάση προστασίας: Κλάση II
• Μέγιστη θερμοκρασία λειτουργίας πριν από την αυτόματη αποσύνδεση: +70 °C
• Εύρος θερμοκρασίας λειτουργίας: -40 °C έως +70 °C
• Εύρος θερμοκρασιών αποθήκευσης: -40 °C έως +85 °C
• Υλικό περιβλήματος: δεύτερη γενιά περιβλήματος κατασκευασμένης με τεχνολογία έγχυσης (fire retardant)
• Διαστάσεις (παρεχόμενες στην τεκμηρίωση): μήκος 375 mm, ύψος 224 mm, βάθος 95 mm; συνολικό μήκος συνδέσεων/εξόδων 457 mm
• Αριθμός κύκλων λειτουργίας: 10000 κύκλοι μηχανικών; >1500 κύκλοι υπό φορτίο (κατηγορία PV1)
