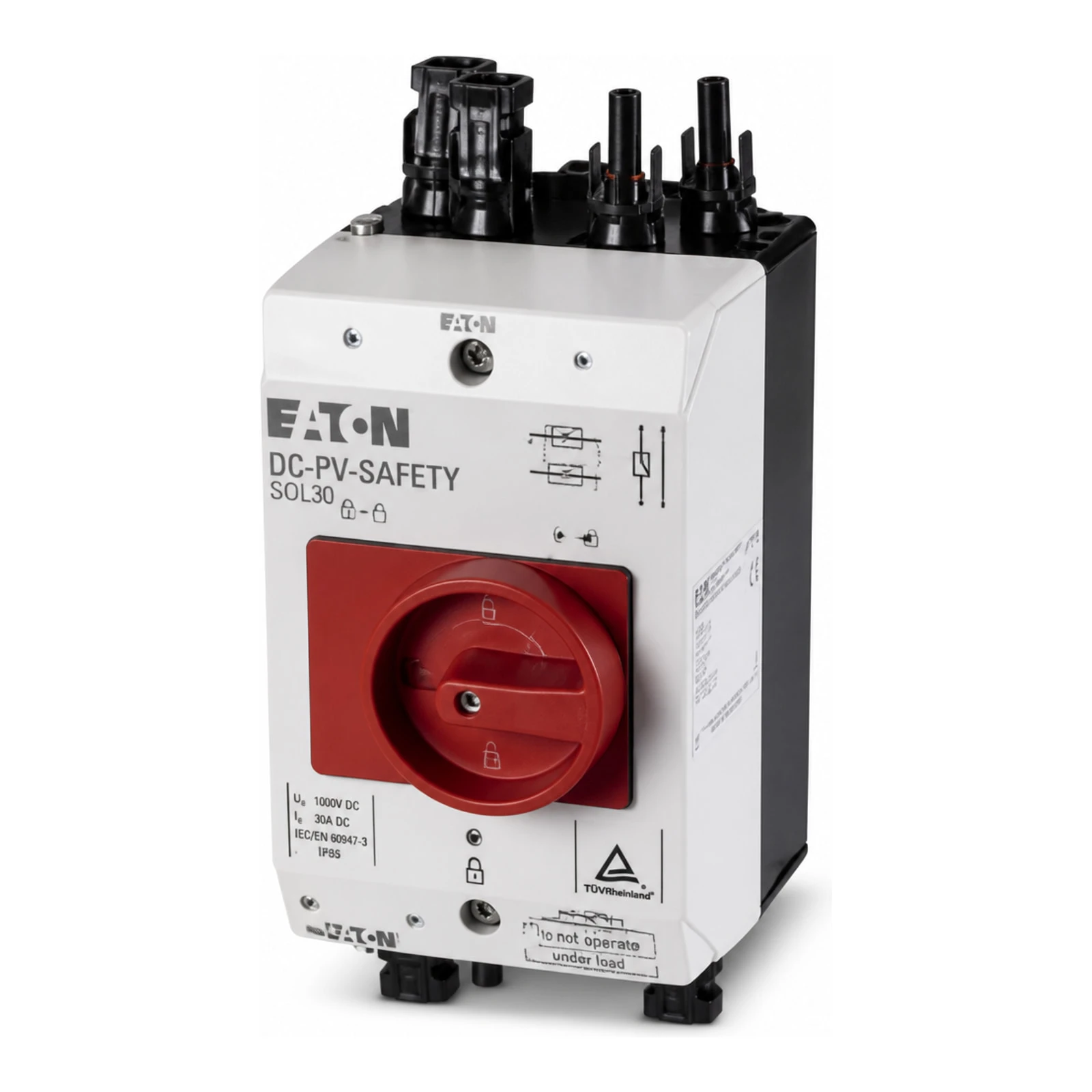

Διακόπτης πυρκαγιάς SOL30-SAFETY για 2 string, MV, 230VAC SOL30X2-SAFETY-MV-U 168099

Ο διακόπτης πυρκαγιάς SOL30X2-SAFETY-MV-U είναι μια διπολική, ολοκληρωμένη συσκευή σε θήκη που προορίζεται για ασφαλή αποσύνδεση του συνεχούς ρεύματος σε φωτοβολταϊκές εγκαταστάσεις (μεταξύ του φωτοβολταϊκού γεννήτριας και του ανόρθωτη). Η συσκευή υποστηρίζει δύο string (είσοδοι/έξοδοι M12), διαθέτει απομακρυσμένη απελευθέρωση (υποκινητής χαμηλής τάσης 230 V, 50 Hz), δυνατότητα κλειδώματος στη θέση ΑΠΕΝΕΡΓΟ με κλειδαριά και σήμανση κατάστασης διακοπής μέσω βοηθητικού μονάδας επαφών (1 κλειστός, 1 ανοιχτός).

Πληροφορίες για τον κατασκευαστή

Το προϊόν παρέχεται από την Eaton Industries GmbH — διεθνή κατασκευαστή ηλεκτρικών συσκευών και βιομηχανικών λύσεων. Η Eaton παρέχει τεχνική τεκμηρίωση και πιστοποιητικά σύμφωνα με τα πρότυπα IEC/EN και προσφέρει συσκευές σχεδιασμένες για εφαρμογές σε φωτοβολταϊκές εγκαταστάσεις και κατοικίες καθώς και εμπορικά κτίρια.

Ηλεκτρικές παράμετροι

• Ονομαστική τάση (Ue): 1000 V DC
• Ονομαστικό ρεύμα λειτουργίας (DC-21A, Ie): 26 A
• Ονομαστικό ρεύμα εργασίας (DC-PV1): 26 A
• Ονομαστικό ρεύμα εργασίας (DC-PV2): 10 A
• Μετρητική αντοχή σε βραχυκύκλωμα (t = 1 s), Icw: 0,36 kA
• Τιμή Icm (έως 440 V, 50/60 Hz): 0,32 kA
• Εσωτερική αντίσταση: 7 mΩ
• Κατηγορία χρήσης: DC-21A (επίσης DC-PV1, DC-PV2)
• Κατηγορία υπερτάσεων / βαθμός ρύπανσης: III / 3
• Αντοχή σε υπερτάσεις (Uimp): 8 kV

Μηχανικές και περιβαλλοντικές παράμετροι

• Αριθμός πόλων: 2 (διπολικοί)
• Βοηθητική επαφή κλειστή / ανοιχτή: 1 NO και 1 NC
• Βαθμός προστασίας: IP65 (μπροστινή πλευρά)
• Βάρος: 5,1 kg
• Διαστάσεις: πλάτος 249 mm, βάθος 150 mm, ύψος 404 mm
• Θερμοκρασία λειτουργίας: από -25 °C έως +60 °C
• Μηχανική διάρκεια ζωής (κύκλοι): 100 000 κύκλοι
• Ηλεκτρο-μηχανικοί κύκλοι σύνδεσης: 1 500
• Μέγιστη συχνότητα ενεργοποίησης: 120 S/h
