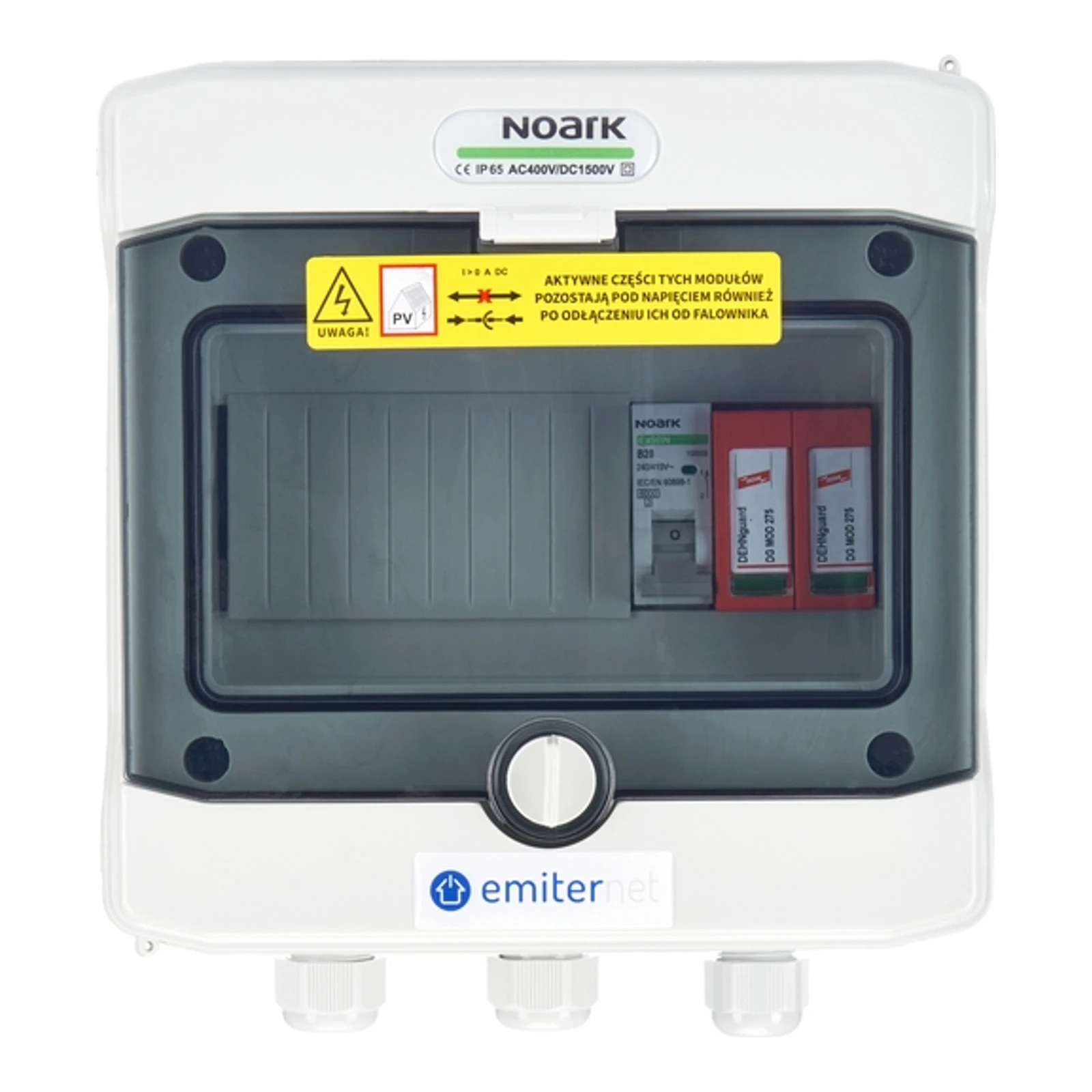

Διανομέας AC ερμητικός IP65 EMITER με περιοριστή υπερτάσεων AC Dehn τύπου 2, 20A 1-F

Η ερμητική θήκη σύνδεσης EMITER EM-71 AC προορίζεται για φωτοβολταϊκές εγκαταστάσεις, παρέχοντας προστασία στα κυκλώματα AC από υπερτάσεις. Το μοντέλο παρέχεται σε αρθρωτή έκδοση, έτοιμο προς σύνδεση, εξοπλισμένο με περιοριστή υπερτάσεων τύπου 2 και μονοφασικό διακόπτη υπερφόρτωσης 20 A. Η θήκη έχει αυξημένη κλάση προστασίας IP65 με διαφανείς πόρτες, η κατασκευή είναι προσαρμοσμένη για επιτοίχια εγκατάσταση.

Κατασκευαστής: Emiter Sp. z o.o., ul. Porcelanowa 27, 40-241 Κατοβίτσε. Η εταιρεία προσφέρει θήκες και κουτιά που προορίζονται μεταξύ άλλων για φωτοβολταϊκές εγκαταστάσεις; η περιγραφόμενη παραλλαγή (κωδικός κατασκευαστή EM-71 AC) είναι πλήρως εξοπλισμένη με προστατευτικά στοιχεία σύμφωνα με τις προδιαγραφές.

Ηλεκτρικές παράμετροι και εξοπλισμός

• Περιοριστής υπερτάσεων AC: DEHN DG M TNS 275, τύπος 2
• Ονομαστική τάση AC (UN): 230 / 400 V (50 / 60 Hz)
• Μόνιμη τάση λειτουργίας AC (UC): 275 V (50 / 60 Hz)
• Ονομαστικό ρεύμα εκφόρτισης (8/20 µs) (In): 20 kA
• Μέγιστο ρεύμα εκφόρτισης (8/20 µs) (Imax): 40 kA
• Επίπεδο προστασίας τάσης [L-PE]/[N-PE] (UP): <= 1,5 / <= 1,5 kV (με 5 kA: <= 1 / <= 1 kV)
• Χρόνος ενεργοποίησης του περιοριστή (tA): <= 25 ns
• Διακόπτης υπερφόρτωσης: Noark Ex9BN 1P B20, 1-φασικός, χαρακτηριστικό B, ονομαστικό ρεύμα 20 A, ικανότητα σύνδεσης ICN 6 kA
• Αντοχή βραχυκυκλώματος του περιοριστή με μέγιστο ασφάλιστρο (ISCCR): 50 kArms

Μηχανικές και γενικές παράμετροι

• Μοντέλο θήκης: PHS 8T
• Αριθμός αρθρώσεων: 8
• Κλάση προστασίας: IP65
• Κλάση προστασίας: II
• Αντοχή σε χτυπήματα: IK08
• Υλικό: υλικό χωρίς χλώριο κατάλληλο για ανακύκλωση
• Πόρτες: διαφανείς
