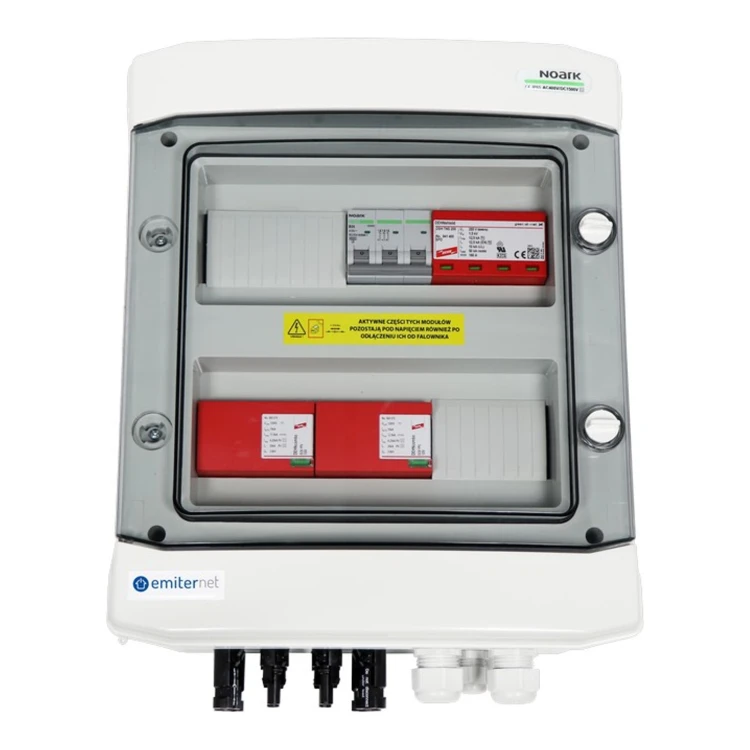

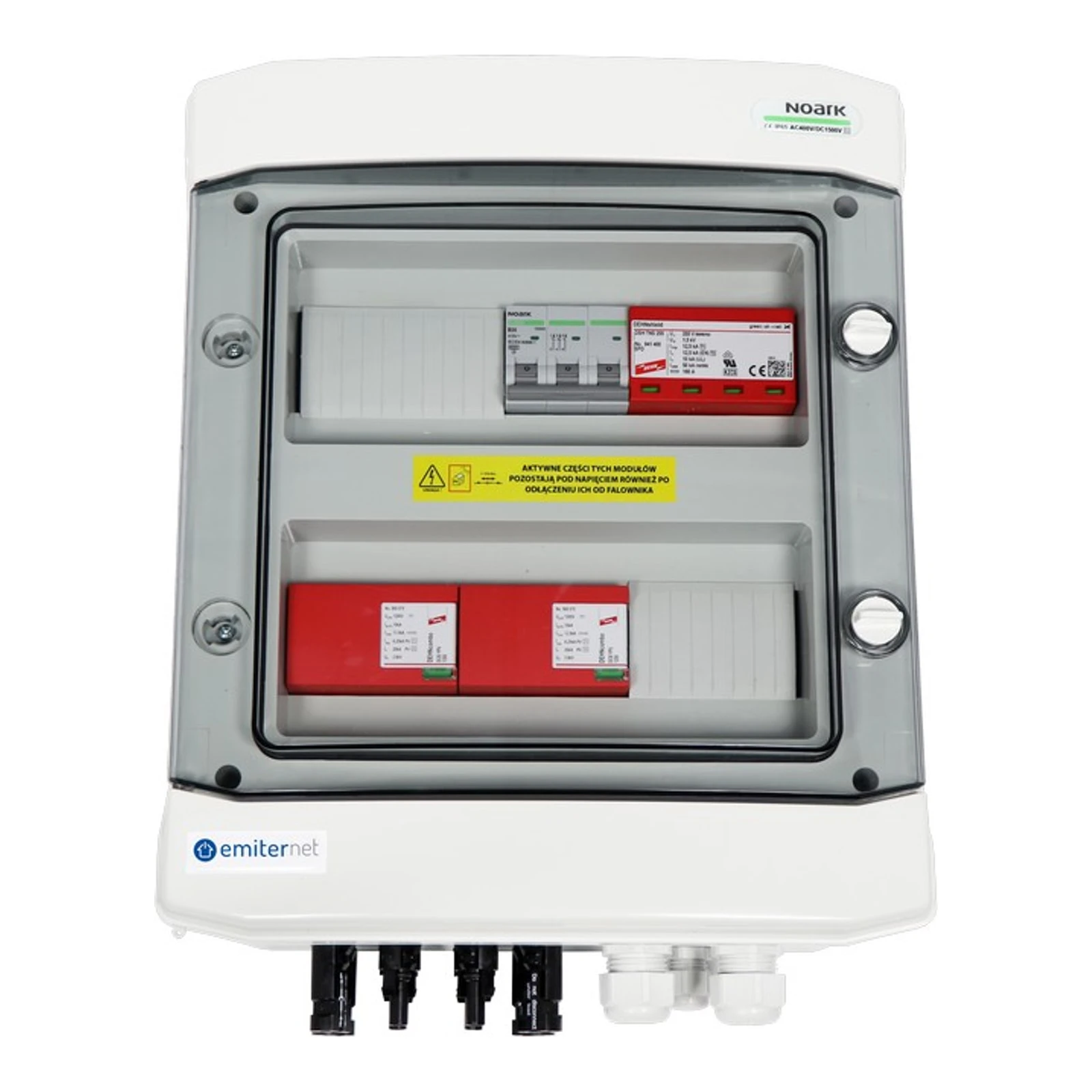

Ηλεκτρικός πίνακας DCAC EMITER IP65 με περιοριστή υπερτάσεων DC Dehn 1000V τύπου 1+2, 2 x αλυσίδα PV, 2 x MPPT \/\/ περιοριστής AC Dehn τύπου 1+2, 20A 3-F

Ερμητικό κουτί σύνδεσης EMITER EM-214 DCAC για φωτοβολταϊκές εγκαταστάσεις, που επιτρέπει τη διανομή και την προστασία δύο strings πάνελ (2 x string πάνελ σε 2 MPPT). Η κατασκευή του περιβλήματος εξασφαλίζει βαθμό προστασίας IP65 και είναι κατάλληλη για επιφανειακή τοποθέτηση· το περίβλημα διαθέτει διαφανή πόρτα και είναι κατασκευασμένο από πλαστικό χωρίς αλογόνα, ανθεκτικό στις κρούσεις.

Κατασκευαστής της συσκευής είναι η Emiter Sp. z o.o. (Katowice), εταιρεία που ειδικεύεται σε λύσεις για φωτοβολταϊκές εγκαταστάσεις και σε ηλεκτροτεχνικό εξοπλισμό. Στην προσφερόμενη παραλλαγή EM-214 DCAC χρησιμοποιούνται εξαρτήματα τρίτων κατασκευαστών κορυφαίας ποιότητας: περιοριστές υπερτάσεων DC και AC της Dehn και τριφασικός αυτόματος διακόπτης υπερέντασης Noark.

Ηλεκτρικές παράμετροι και εξοπλισμός

• Περιοριστής υπερτάσεων DC: Dehn DCB YPV 1200, τύπου 1+2
• Μέγιστη τάση συστήματος PV (DC+ -> DC-): <= 1200 V
• Ονομαστικό ρεύμα εκφόρτισης (8/20 µs) για SPD DC (In): 20 kA, Imax 40 kA, συνολικό κρουστικό ρεύμα (8/20 µs) 40 kA
• Στάθμη προστασίας τάσης SPD DC (UP): < 3,8 kV
• Αυτόματος διακόπτης υπερέντασης: Noark Ex9BN 3P B20, τριφασικός, In = 20 A, χαρακτηριστική B, ικανότητα διακοπής ICN = 6 kA
• Περιοριστής υπερτάσεων AC: Dehn DSH TNS 255, τύπου 1+2
• Ονομαστική τάση AC: 230 / 400 V (50/60 Hz), μέγιστη τάση συνεχούς λειτουργίας AC (UC): 255 V
• Κρουστικό ρεύμα AC (10/350 µs) [L1+L2+L3+N-PE] (Itotal): 50 kA· [L,N-PE] Iimp: 12,5 kA
• Στάθμη προστασίας τάσης SPD AC (UP): <= 1,5 kV

Μηχανικές παράμετροι και κατασκευή περιβλήματος

• Μοντέλο περιβλήματος: PHS 24T
• Αριθμός υποστηριζόμενων θέσεων: 24
• Βαθμός προστασίας: IP65
• Κλάση προστασίας: II
• Ονομαστική τάση μόνωσης (Ui): 690 V AC, 1000 V DC
• Δοκιμή πυρακτωμένου σύρματος (glow wire): 650°C
• Αντοχή σε μηχανικές κρούσεις: IK08
• Υλικό: πλαστικό χωρίς αλογόνα, κατάλληλο για ανακύκλωση
• Διαφανής πόρτα, αρθρωτή κατασκευή, βύσματα MC4 για τοποθέτηση σε πίνακα
