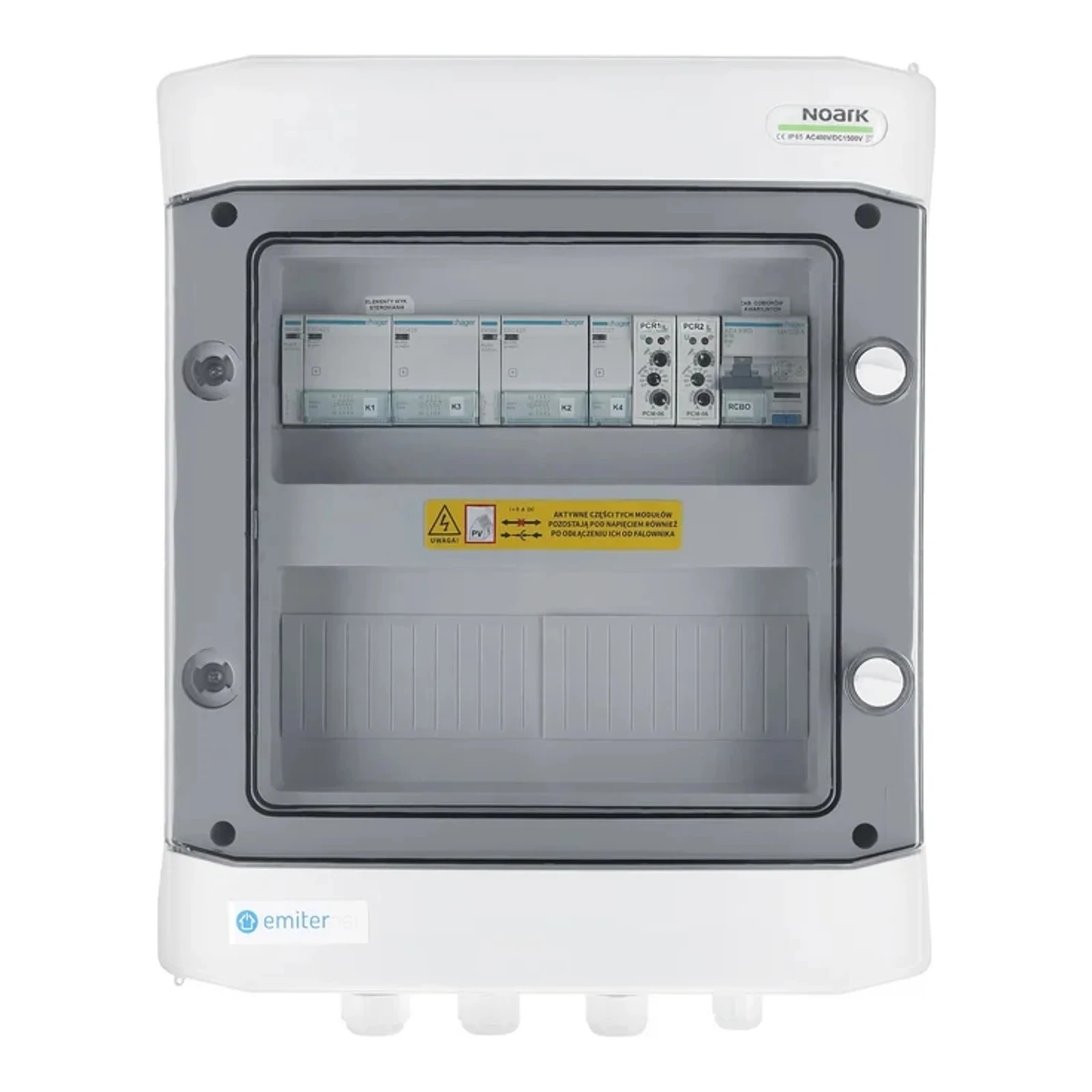

Ηλεκτρικός πίνακας SZR EMITER IP65 για μετατροπέα Huawei M1

Ο πίνακας εναλλαγής EM-HWM1-SZR είναι ένας κλειστός ηλεκτρικός πίνακας που προορίζεται για την παροχή εφεδρικής τροφοδοσίας σε μονοφασικά κρίσιμα κυκλώματα σε εγκαταστάσεις με μετατροπείς Huawei M1. Η συσκευή εναλλάσσει αυτόματα τα επείγοντα κυκλώματα ώστε να τροφοδοτούνται από την αποθήκη ενέργειας ή τον γεννήτρια PV κατά τη διάρκεια της λειτουργίας του δικτύου και μετά την απώλειά του; απαιτεί συνεργασία με την αποθήκη LUNA2000.

Κατασκευαστής: Emiter Sp. z o.o. – πολωνική εταιρεία που ειδικεύεται στην παραγωγή και διανομή ηλεκτρικού εξοπλισμού και λύσεων για φωτοβολταϊκές εγκαταστάσεις. Το προσφερόμενο μοντέλο EM-HWM1-SZR είναι αφιερωμένο στη συνεργασία με μετατροπείς Huawei σειράς M1 (SUN2000 3-10 KTL M1).

Ηλεκτρικές και λειτουργικές παράμετροι

• Συμβατότητα: SUN2000 3-10 KTL M1
• Τύπος δικτύου: TN-S / TNC-S
• Πηγή εφεδρικής τροφοδοσίας: αποθήκη ενέργειας / γεννήτρια PV
• Παράμετροι δικτύου: 230/400 V, 50 Hz
• Max. ρεύμα εξόδου εφεδρικής τροφοδοσίας: 15 A
• Max. τιμή ρεύματος διακοπής μετατροπέα: 16,9 A
• Διακοπή: 3F + N
• Χρόνος εναλλαγής: ≈ 2 s
• Διακοπή από το δίκτυο (ρελέ): K1/K2 25 A
• Προστασία φορτίων έκτακτης ανάγκης: RCBO B16 30 mA

Μηχανικές και εγκαταστάσιμες παράμετροι

• Βαθμός προστασίας (IP): IP65
• Διαστάσεις (Υ/Π/Β): 384 / 319 / 144 mm
• Βάρος: 3,8 kg
• Θερμοκρασία λειτουργίας: -20 ÷ 40 °C
• Σφιγκτήρες καλωδίων: 2 x M25, 1 x M20, 1 x M16
• Συνδέσεις σύνδεσης: Terminal block 6 mm² για συνδέσεις: μετατροπέας, δίκτυο, φορτίο έκτακτης ανάγκης και COM
