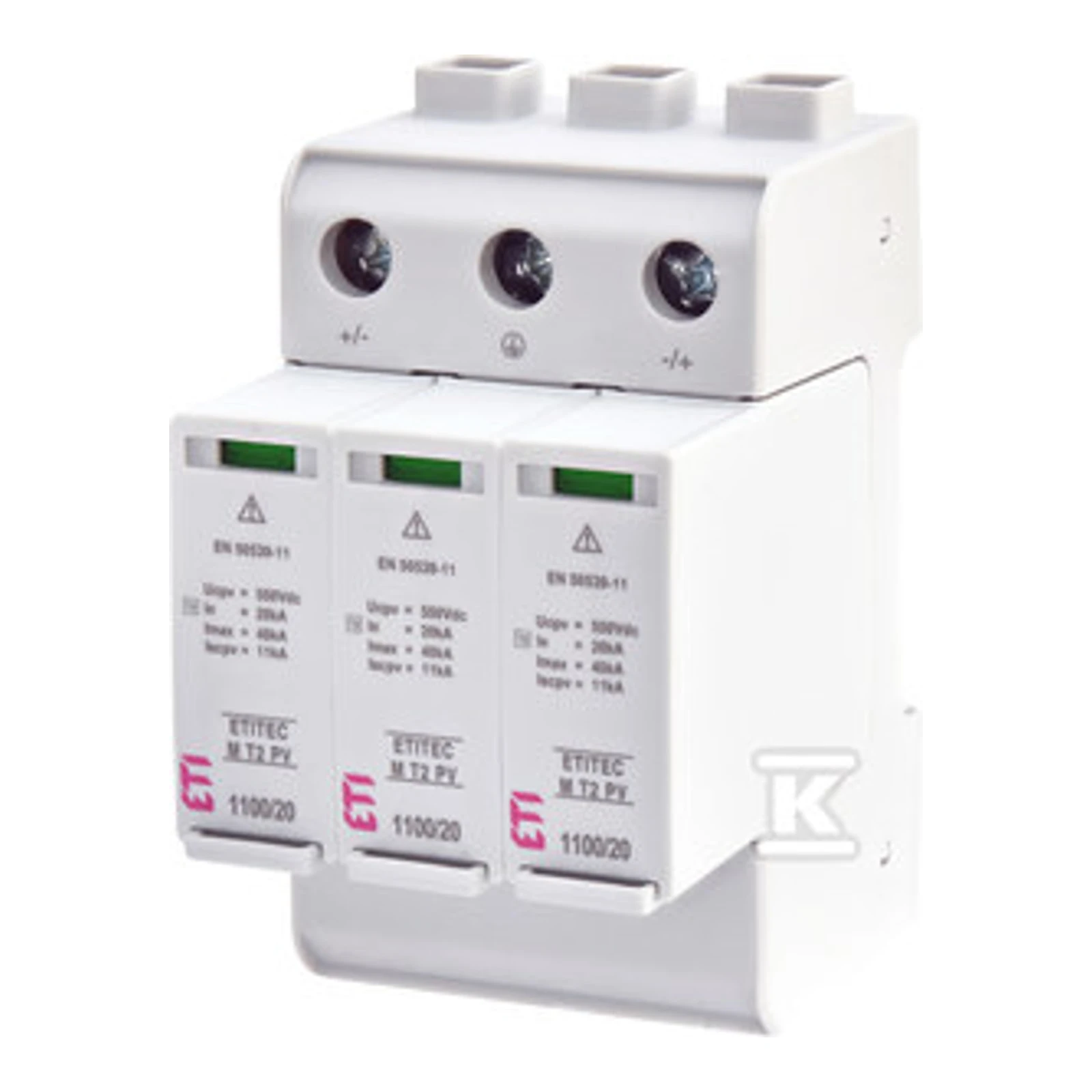

Περιοριστής υπερτάσεων T2 (C) για συστήματα PV ETITEC M T2 PV 1100/20 Y 002440515

ETITEC M T2 PV 1100/20 Y είναι ένας αρθρωτός περιοριστής υπερτάσεων τύπου 2 που προορίζεται για την προστασία φωτοβολταϊκών συστημάτων (string/inverter). Η συσκευή έχει σχεδιαστεί για εγκατάσταση σε ράγα DIN (μονάδα 3 TE) και παρέχει προστασία των πόλων θετικού/αρνητικού σε σχέση με τον προστατευτικό αγωγό καθώς και μεταξύ των πόλων. Η κατασκευή τύπου plug-in επιτρέπει εύκολη αντικατάσταση των στοιχείων.

Κατασκευαστής: ETI (σειρά ETITEC). Η ETI παρέχει εξειδικευμένες λύσεις προστασίας από υπερτάσεις και είναι ο δημιουργός της σειράς ETITEC που προορίζεται για φωτοβολταϊκές εγκαταστάσεις. Οι συσκευές ETITEC πληρούν διεθνή πρότυπα που κατατάσσονται ως EN 50539-11 (σύμφωνα με τις σημάνσεις του κατασκευαστή) και προσφέρουν εκδόσεις με οπτικό δείκτη κατάστασης καθώς και προαιρετική επαφή απομακρυσμένης σήμανσης (RC).

Κύριες ηλεκτρικές παράμετροι

• Μέγιστη μόνιμη τάση DC (UCPV): 1100 V DC
• Ονομαστικό ρεύμα παλμού (8/20 μs) In: 20 kA
• Μέγιστο ρεύμα παλμού (8/20 μs) Imax: 40 kA
• Επίπεδο προστασίας τάσης (Up): τυπικά < 3,8 kV (τυπικές χαρακτηριστικές τιμές για τη σειρά)
• Χρόνος απόκρισης: < 25 ns
• Τρόπος προστασίας: (+)-PE, (-)-PE, (+)-(-)
• Προαιρετικός εξοπλισμός: επαφή απομακρυσμένης σήμανσης (έκδοση RC)
• Ονομαστικό ρεύμα ονομαστικό για δοκιμές παλμών 10/350 μs: σύμφωνα με την κατηγορία προϊόντος (πολυεπίπεδη προστασία με στοιχεία MOV)

Μηχανικές και εγκαταστατικές παράμετροι

• Θήκη / εγκατάσταση: αρθρωτός θάλαμος για εγκατάσταση σε ράγα DIN EN 60715 (3 TE)
• Βαθμός προστασίας: IP20 (με εγκατεστημένη τη συσκευή, προστασία προσώπου)
• Δείκτης κατάστασης: μηχανικός/οπτικός (πράσινος/κόκκινος) καθώς και δυνατότητα απομακρυσμένης σήμανσης (RC)
• Διατομή καλωδίου σύνδεσης (max): καλώδια έως 35 mm2 σε προηγούμενες μονάδες; τερματικά σύνδεσης τελικά έως 1,5 mm2 (τυπικά για τερματικά σήματος και βοηθητικών μονάδων)
• Τύπος τερματικών και ροπή σύσφιξης: βιδωτά, μέγιστη ροπή 0,25 Nm (τερματικά σήματος βοηθητικών)
• Διαστάσεις (συσκευασία / μονάδα): μονάδα 3 TE, διαστάσεις συσκευασίας (H×W×L) τυπικά 109 × 77 × 62 mm
• Καθαρό βάρος: 396 g
• Θερμοκρασία λειτουργίας: -40 °C … +85 °C
• Υγρασία λειτουργίας: 5% - 95% χωρίς συμπύκνωση
