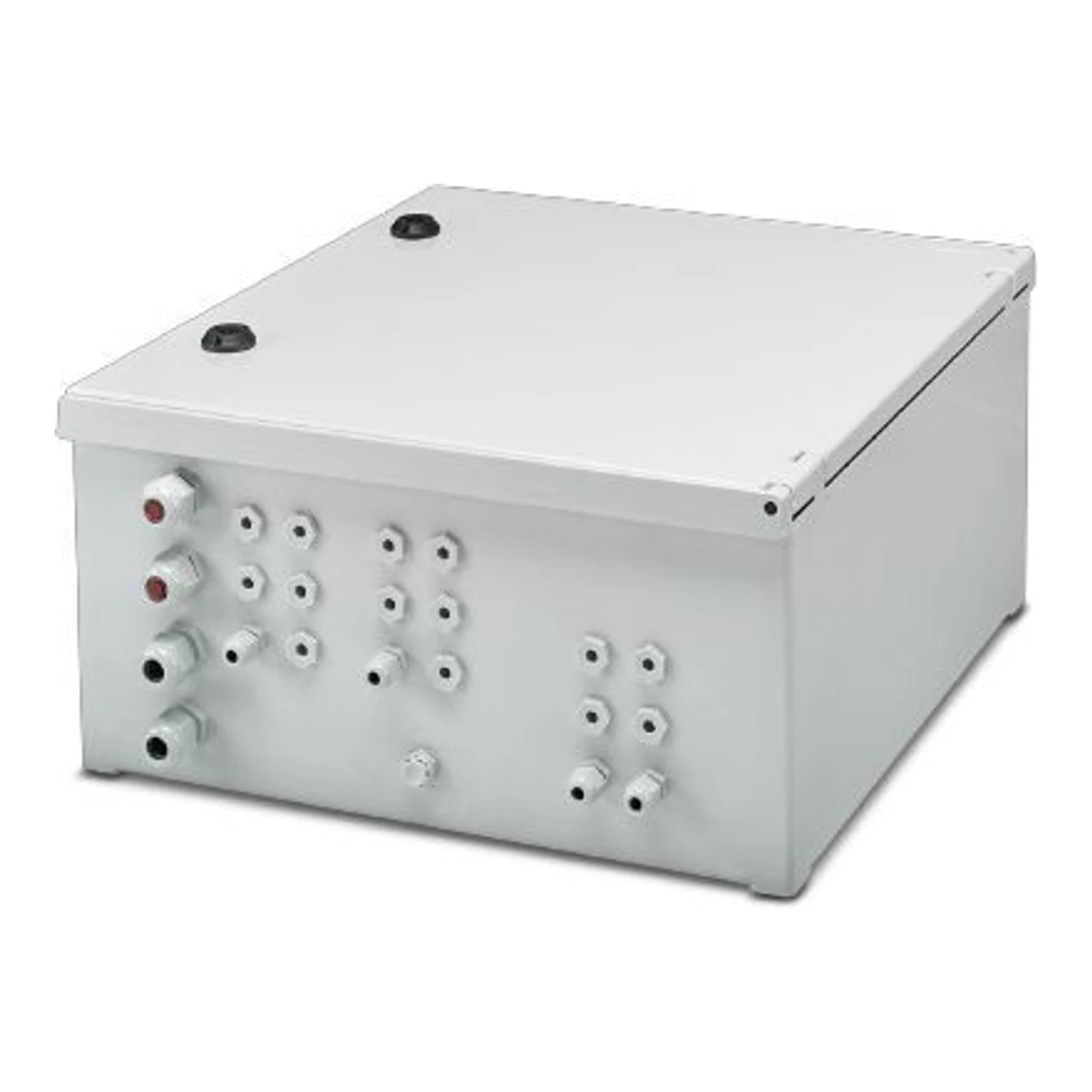

Σκηνίδιο σύνδεσης phoenix-contact SOL-SC-1ST-0-DC-1MPPT-1300FS

Η σκηνίδιο σύνδεσης του γεννήτριας SOL-SC-1ST-0-DC-1MPPT-1300FS είναι μια προετοιμασμένη θήκη PV που προορίζεται για τη σύνδεση ενός string φωτοβολταϊκών με το σύστημα μετατροπής. Είναι εξοπλισμένο με προστασίες κατά των υπερτάσεων κλάσης T1/T2, ενσωματωμένο διακόπτη πυρκαγιάς DC με δυνατότητα απομακρυσμένης αποσύνδεσης και άνετες συνδέσεις Push-in στην είσοδο και έξοδο.

Κατασκευαστής: Phoenix Contact — διεθνής προμηθευτής εξαρτημάτων και συστημάτων για τη βιομηχανία ηλεκτροτεχνίας και αυτοματισμού. Το προϊόν κατασκευάστηκε σύμφωνα με τις απαιτήσεις για φωτοβολταϊκές συσκευές, χρησιμοποιώντας υλικά ανθεκτικά σε εξωτερικές συνθήκες και σύμφωνα με το πρότυπο για σύνολα συνδεσμολογίας (DIN EN 61439).

Ηλεκτρικές και λειτουργικές παράμετροι

• Τάση συστήματος: 1000 V DC (Umax)
• Ρεύμα ανά string (μέγ.): 40 A (Imax)
• Αριθμός εισόδων string: 1
• Αριθμός εξόδων: 1
• Αριθμός υποστηριζόμενων μονάδων MPP-Tracker: 1
• Ικανότητα σύνδεσης: 50 A (1000 V)
• Ονομαστικό ρεύμα λειτουργίας σε DC-PV1: 40 A
• Συσκευές προστασίας: T1 / T2 (προστασία από υπερτάσεις)
• Επίπεδο προστασίας από υπερτάσεις Up: ≤ 3,5 kV
• Συνολικό ρεύμα απορροής (8/20) µs: 40 kA; (10/350) µs: 5 kA

Μηχανικές και εγκαταστατικές παράμετροι

• Υλικό καλύμματος και θήκης: πολυεστέρας ενισχυμένος με ίνες γυαλιού
• Βαθμός προστασίας: IP65
• Κλάση προστασίας: I
• Εξωτερικές διαστάσεις (πλάτος × ύψος × βάθος): 400 mm × 400 mm × 200 mm
• Βάρος ενός τεμαχίου (χωρίς συσκευασία): 20,000 KGM
• Διατομές καλωδίων: είσοδος string 2,5 mm² ... 6 mm²; έξοδος 2,5 mm² ... 6 mm²; γείωση 16 mm² (2x)
• Εύρος στεγανότητας των δακτυλίων: είσοδος/έξοδος 3 mm ... 6,5 mm; γείωση 6 mm ... 12 mm (2x)
• Διατομή καλωδίου διακόπτη έκτακτης ανάγκης: 3x 0,14 mm² ... 2,5 mm² (230 V AC)
• Θερμοκρασία λειτουργίας: -20 °C ... 40 °C
