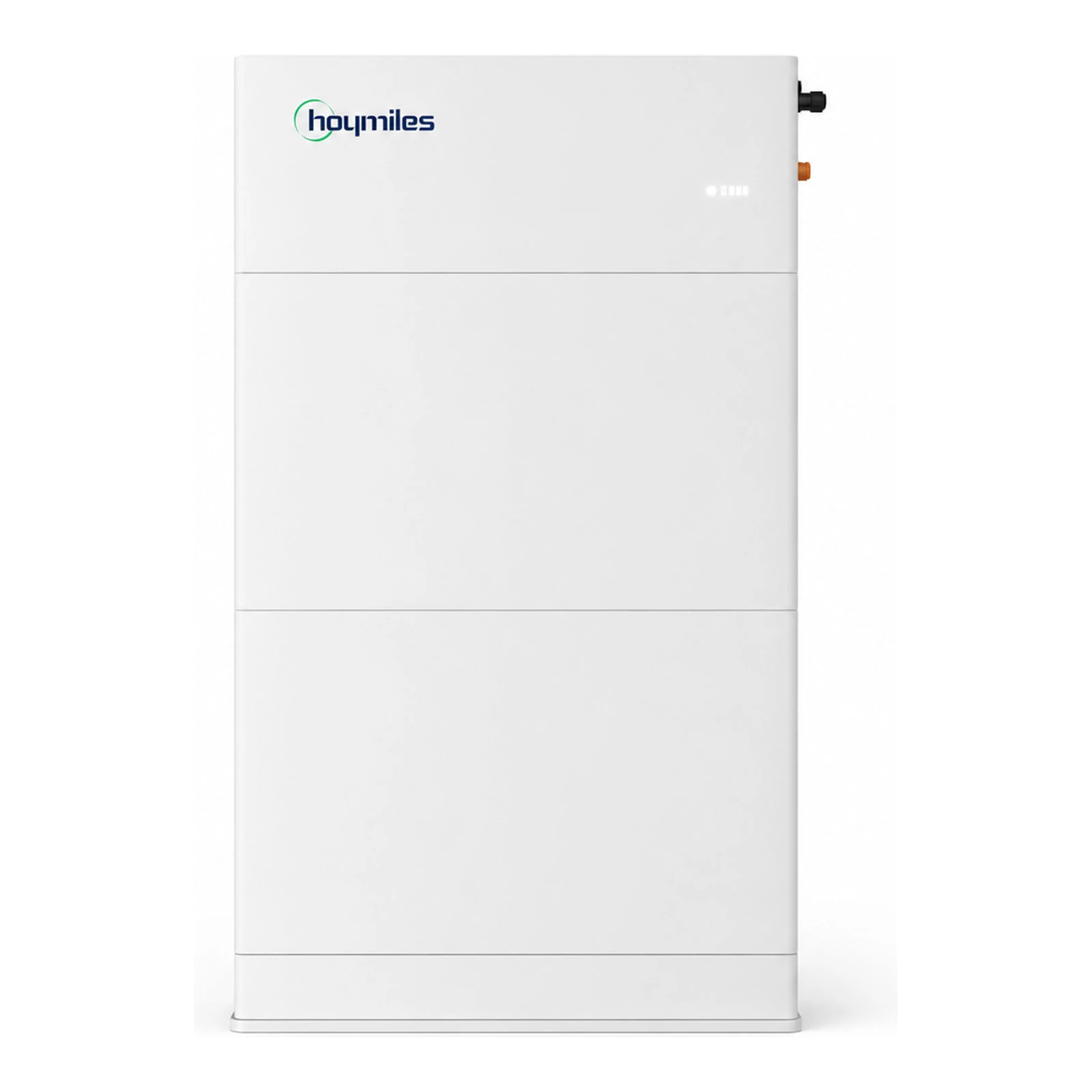

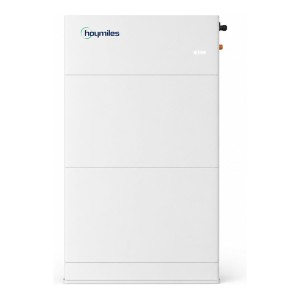

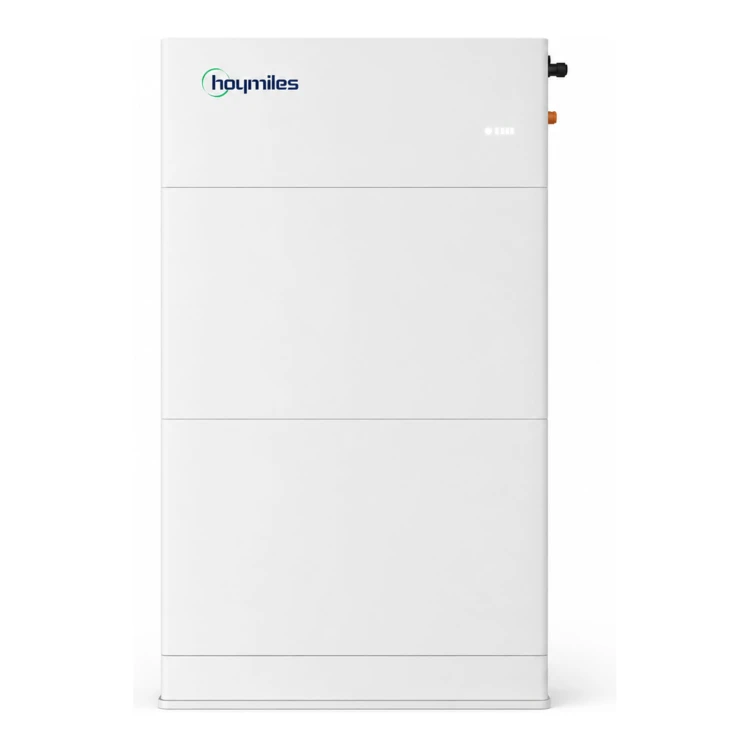

HOYMILES Μονάδα ελέγχου για LB-5S-G2 + βάση (χαμηλής τάσης)

HOYMILES Μονάδα ελέγχου (Control Box) για LB-5S-G2 + βάση
Η μονάδα ελέγχου (Control Box) που περιλαμβάνεται με τη βάση αποτελεί το διαχειριστικό και συνδετικό στοιχείο της μπαταρίας LB-5S-G2 με τον inverter και την εγκατάσταση. Ο ελεγκτής κλεισμένος σε θήκη υψηλής προστασίας συνεργάζεται με τη μονάδα/LB-5S-G2 εξασφαλίζοντας επικοινωνία και ασφάλεια λειτουργίας.

Κατασκευαστής: Hoymiles Power Electronics Inc. παρέχει ολόκληρη τη σειρά LB-(5-20)S-G2 μαζί με τα κατάλληλα στοιχεία εγκατάστασης και ελέγχου. Η τεκμηρίωση του κατασκευαστή περιλαμβάνει λίστα αξεσουάρ (καλώδια τροφοδοσίας, καλώδιο γείωσης, συνδέσεις RJ45) καθώς και συστάσεις εγκατάστασης και πιστοποιήσεις.

Ηλεκτρικές και λειτουργικές παράμετροι

• Λειτουργία: μονάδα ελέγχου BMS / επικοινωνιακή σύνδεση μεταξύ μπαταρίας και inverter
• Επικοινωνία: COM1, COM2; υποστήριξη CAN και RS485, σύνδεση RJ45 στο COM2
• Συνδέσεις τροφοδοσίας: εξόδους για θετικά/αρνητικά καλώδια και γείωση
• Ασφάλειες: ενσωματωμένος διακόπτης DC (circuit breaker) και προστασία BMS
• Συνιστώμενη καλωδίωση για τον inverter (single): καλώδια τροφοδοσίας 4 AWG/25 mm² (για inverters ≤6 kW) ή 2/0 AWG/70 mm² (για μεγαλύτερους)

Μηχανικές και εγκαταστατικές παράμετροι

• Διαστάσεις ελεγκτή (Π × Υ × Β): 640 × 240 × 145 mm
• Μάζα ελεγκτή: 11 kg
• Βαθμός προστασίας θήκης: IP66 (σύμφωνα με την τεκμηρίωση της σειράς)
• Στοιχεία στη συσκευασία: control box, bracket A, καλώδια επικοινωνίας RJ45, 2 × power cable (για ρύθμιση single)
• Απαιτήσεις εγκατάστασης: συνιστάται η χρήση βάσης (base) και στερέωση στον τοίχο; οι ροπές σύσφιξης των βιδών αναφέρονται στις οδηγίες (M4 6 N·m, M6 8 N·m κ.λπ.)
