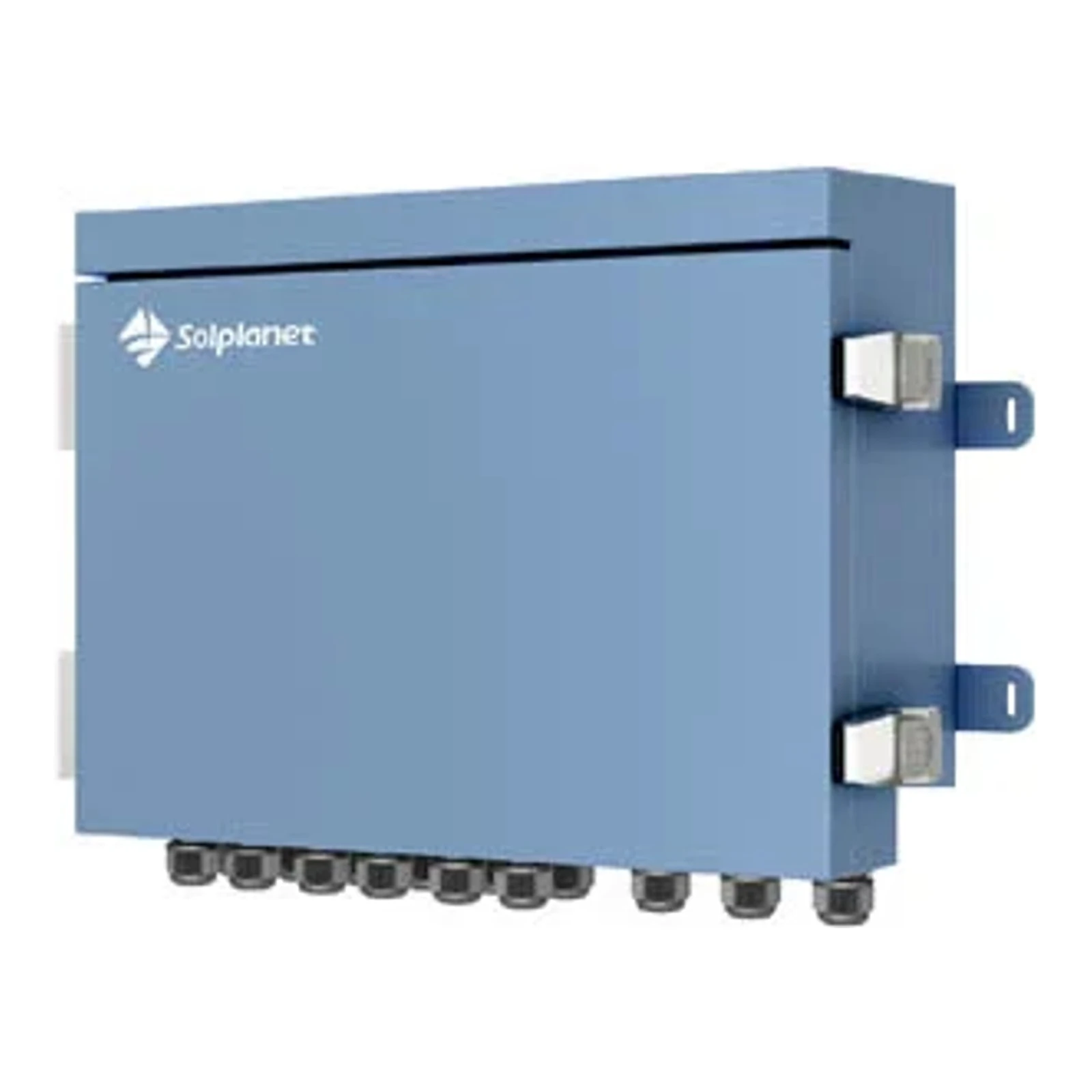

Solplanet // ASW1000-CB-HB πίνακας σύνδεσης COMBINER BOX για σύστημα αποθήκευσης ενέργειας

ASW1000-CB-HB είναι ένας συμπαγής πίνακας σύνδεσης (Combiner Box) σχεδιασμένος για εφαρμογές σε συστήματα αποθήκευσης ενέργειας DC, παρέχοντας προστασία και τακτική σύνδεση έως 4 πύργων μπαταριών και έξοδο προς τον μετατροπέα/συγκεντρωτική εγκατάσταση.

Κατασκευαστής: Solplanet — η τεκμηρίωση και οι επισημάνσεις προϊόντος προέρχονται από τον κατασκευαστή Solplanet, κάτι που επιβεβαιώνεται από την επωνυμία στην καταλογική κάρτα και τις τεχνικές προδιαγραφές που παρουσιάζονται στο έγγραφο.

Ηλεκτρικές και περιβαλλοντικές παράμετροι

• Μέγιστη τάση λειτουργίας (Un): 1000 VDC
• Ονομαστική τάση μόνωσης (Ui): 1000 VDC
• Ονομαστική τάση υπερφόρτωσης (Uimp): 6 kV
• Μέγιστος ρεύμα εισόδου ανά πύργο μπαταρίας: 30 A
• Μέγιστο ρεύμα εξόδου: 50 A
• Αντοχή σε βραχυκύκλωμα (Icw): <4,5 kA
• Βαθμός ρύπανσης: 3
• Θερμοκρασία λειτουργίας: -40 °C έως +50 °C
• Θερμοκρασία αποθήκευσης: -40 °C έως +50 °C
• Υγρασία λειτουργίας: 5 % έως 95 %, χωρίς συμπύκνωση
• Μέγιστο ύψος πάνω από την επιφάνεια της θάλασσας: ≤ 4 000 m

Μηχανικές παράμετροι

• Θήκη: κράμα αλουμινίου
• Βαθμός προστασίας: IP65
• Διαστάσεις (Μ/Π/Υ): 390 × 300 × 140 mm (διαστάσεις θήκης)
• Βάρος: 4,4 kg
• Αριθμός εισόδων (πύργοι μπαταριών): μέγ. 4
• Διαμερίσματα καλωδίων εισόδου: 12 × M20
• Καλώδιο DC - διατομή (είσοδος): 6 mm²
• Καλώδιο γείωσης - διατομή (είσοδος): 10 mm²
• Διαμερίσματα καλωδίων εξόδου: 3 × M20
• Καλώδιο DC - διατομή (έξοδος): 10 mm²
• Καλώδιο γείωσης - διατομή (έξοδος): 10 mm²
