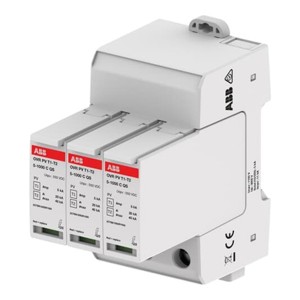

ABB Parafoudre DC OVR PV T1-T2 5-1000 P QS, 3P

OVR PV T1-T2 5-1000 P QS est un parafoudre destiné aux installations photovoltaïques en courant continu. L’appareil combine les classes de protection T1 (Type 1) et T2 (Type 2), assurant une protection contre les coups de foudre et les surtensions transitoires dans les systèmes PV d’une tension nominale de 1000 V.

Fabricant: ABB est une entreprise internationale spécialisée dans les technologies de l’énergie et l’automatisation. Ce produit appartient à la gamme OVR PV, conçue spécialement pour les installations photovoltaïques, alliant une conception modulaire à des fonctionnalités facilitant l’installation et la maintenance, telles qu’une cartouche interchangeable (pluggable cartridge) et un contact auxiliaire en option pour le suivi de l’état de l’appareil.

Caractéristiques électriques et techniques

• Type de protection: T1-T2 (Classe I + II)
• Tension nominale Un: 1000 V DC
• Tension maximale de service Ucpv: 1100 V
• Courant d’impulsion Iimp (10/350 μs): 5 kA
• Courant d’impulsion total Itotal (10/350 μs): 5 kA
• Courant de décharge maximal Imax (8/20 μs): 40 kA
• Courant de décharge nominal In (8/20 μs): 20 kA
• Tension de protection Up à In (L-L / L-N): 3,8 / 3,8 kV
• Temps de réponse: <25 ns
• Courant de court-circuit DC ISCPV: 11 A

Paramètres mécaniques et d'installation

• Nombre de conducteurs protégés: 2 (configuration 1+1 DC)
• Technologie: varistance (MOV)
• Cartouche interchangeable (pluggable cartridge) et déconnecteur thermique intégré
• Indicateur d’état (mécanique) signalant la fin de vie de la cartouche
• Contact auxiliaire (TS) en option
• Dimensions (H x L x P): 95 x 54 x 86 mm
• Dimensions avec contact auxiliaire supplémentaire (TS): 110 x 54 x 86 mm
• Poids: 0.397 kg
• Indice de protection: IP20
