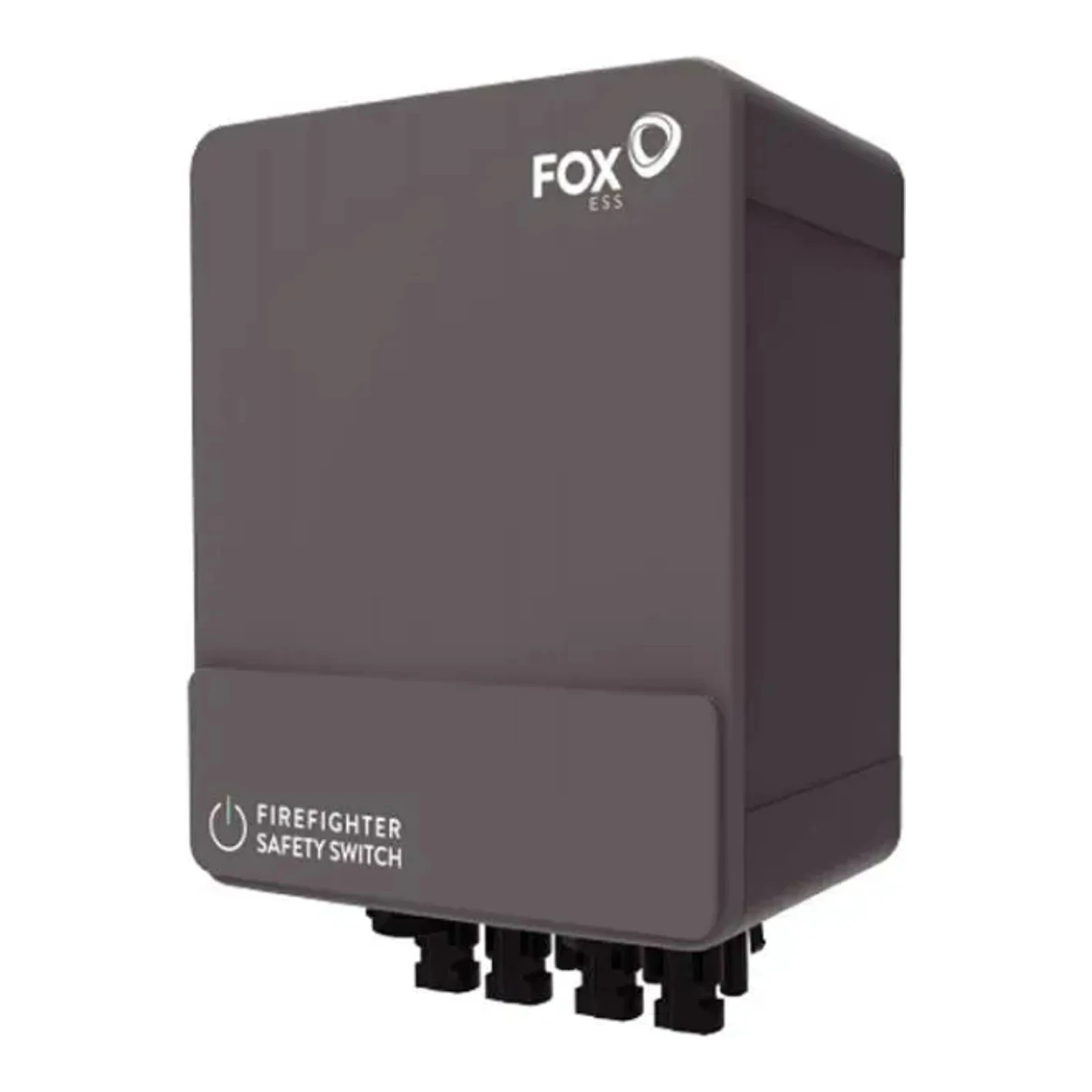

FOX-S-BOX Sectionneur DC pour systèmes photovoltaïques pour 2 MPPT / FoxESS / 1500DC / Box 2 MPPT / Connecteurs MC4 / IP66 / Commande motorisée / Arrêt automatique à 70C

S-BOX est un sectionneur DC de sécurité incendie destiné aux systèmes photovoltaïques, conçu pour protéger et déconnecter les strings PV dans les installations résidentielles et commerciales. L’appareil offre un indice de protection IP66, un boîtier en PC+ABS et une fonction de coupure automatique à 70°C. Le modèle prend en charge des configurations à 2 strings avec des connecteurs dédiés et une possibilité de montage à l’aide de connecteurs MC4.

Informations sur le fabricant

Le fabricant de l’appareil est FoxESS (référence catalogue: FOX-S-BOX). FoxESS fournit des solutions pour les installations photovoltaïques, et la fiche technique indique l’appellation complète du produit ainsi que les principales données techniques et les certificats de conformité (dont CE, EN 60947-1&3).

Caractéristiques électriques et techniques

• Tension du string (Vdc): 300 ~ 1500 Vdc
• Courant par string: 25 A (indiqué: 25/25)
• Nombre de strings: 2
• Câblage du sectionneur (entrées): 4
• Plage de tension de fonctionnement (Vac): 100 ~ 270 Vac
• Tension nominale (Vac): 230 Vac
• Courant nominal (commande, mA): 30 mA
• Courant d’appel (charge, mA): en moyenne 100 mA
• Courant de déclenchement (mA): max. 300 mA
• Communication: RS485
• Nombre maximal d’opérations: 10000 (général), >1500 opérations sous charge (PV1)

Paramètres mécaniques et environnementaux

• Boîtier: PC+ABS, matériau plastique
• Indice de protection: IP66
• Classe de protection: Classe II
• Coupure automatique à la température: +70 °C
• Plage de température de fonctionnement: -20 ~ +50 °C
• Plage de température ambiante (stockage): -40 ~ +85 °C
• Équipement additionnel: valve de purge des condensats à l’intérieur du boîtier
• Certifications et conformités: CE; sectionneur DC conforme aux normes/TÜV, CE, CB, SAA, UL; norme EN 60947-1 & -3
• Charge admissible (icône): jusqu’à 50 A
