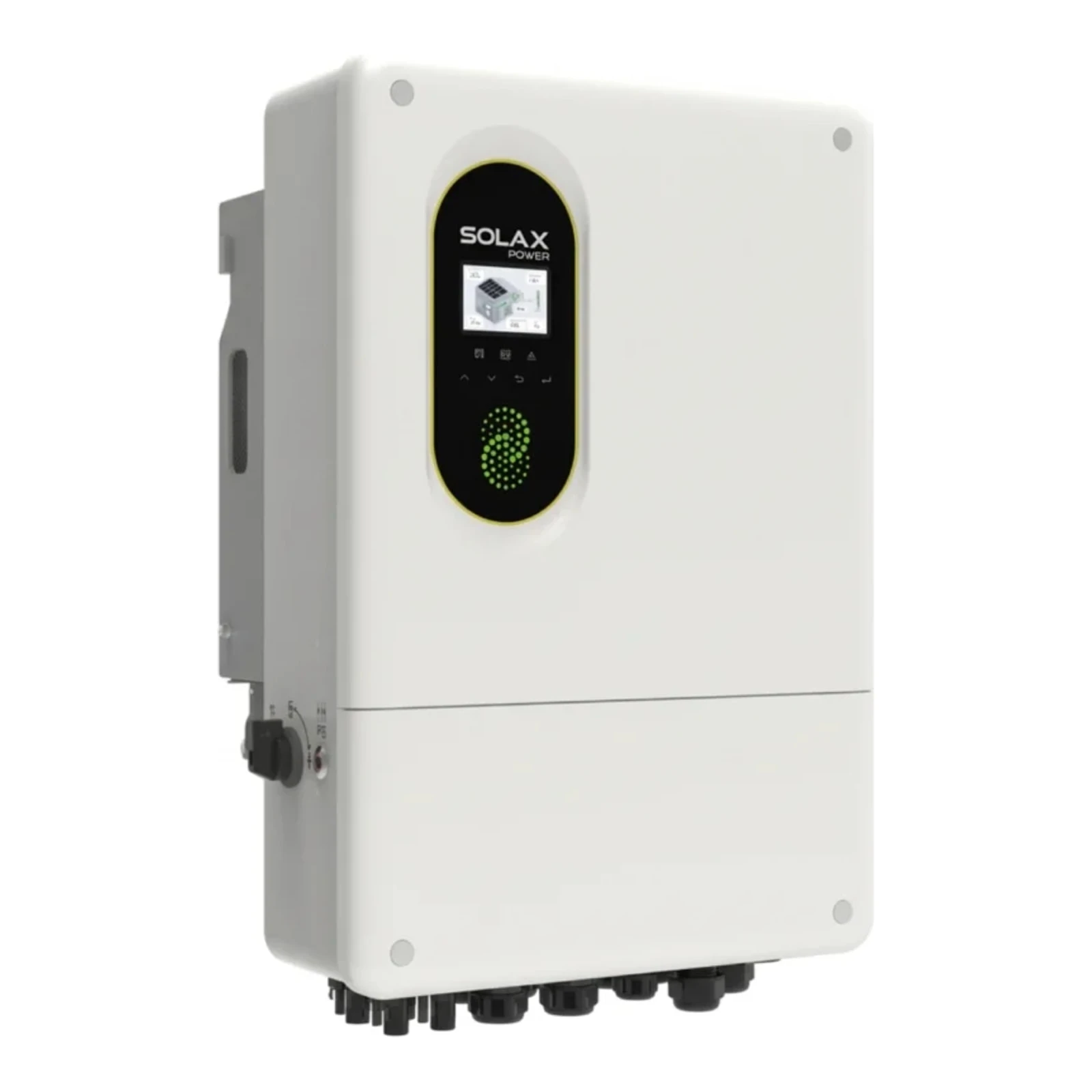

Onduleur – SOLAX – X3-NEO-20K-LV – hybride – LV

Onduleur SOLAX X3-NEO-20K-LV est un onduleur hybride triphasé basse tension conçu pour les applications résidentielles et les petites installations avec batteries. Il permet un fonctionnement on-grid et off-grid avec fonction EPS et le raccordement en parallèle de jusqu’à 3 appareils, offrant une grande flexibilité et un haut rendement.

Fabricant: Solax — fournisseur international de solutions de stockage d’énergie et d’onduleurs PV. Le modèle X3-NEO-LV appartient à la série X3-NEO, conçue pour l’intégration de batteries LFP et d’accumulateurs au plomb, avec des fonctions avancées de gestion de l’énergie, de communication et de protections.

Caractéristiques électriques

• Puissance de sortie nominale (AC): 20 kW
• Puissance PV maximale recommandée: 40 kWp
• Tension d’entrée PV max. (Vmax): 1000 V
• Tension d’entrée PV nominale: 640 V; plage de fonctionnement: 160 – 950 V; tension de démarrage: 150 V
• Nombre de trackers MPP: 2 (configuration 2 / (2 / 2))
• Courant d’entrée max. par MPPT: 36 A; courant de court-circuit max. par MPPT: 50 A
• Puissance apparente de sortie max. (AC): 22.0 kVA; courant de sortie nominal: 29.0 A @ 230 V
• Puissance apparente d’entrée AC max. / courant AC max.: 30 kVA / 43.5 A @ 230 V
• Plage de fréquence: 50 / 60 Hz (AC), plage nationale admissible: 50 ±5 Hz / 60 ±5 Hz
• Facteur de puissance réglable: ~1 (0.8 inductif à 0.8 capacitif); THDi < 3%
• Type de batterie: LFP / plomb-acide; plage de tension batterie: 40–60 V; courant de charge/décharge max.: 350 A / 350 A
• Sortie EPS (off-grid avec batterie): puissance nominale EPS 20 kVA; puissance de crête EPS: 2× la puissance nominale pendant 10 s; temps de commutation UPS < 3 ms
• Rendement maximal: 97.6%; rendement européen: 97.0%

Paramètres mécaniques et environnementaux

• Indice de protection: IP65
• Dimensions (L × H × P): 520 × 705 × 258 mm
• Poids net: 45.2 kg
• Refroidissement: refroidissement par air intelligent (smart air cooling)
• Plage de température de fonctionnement: -25 °C à 60 °C (réduction de performance au‑delà de 45 °C)
• Altitude de fonctionnement maximale au‑dessus du niveau de la mer: 3000 m
• Humidité relative: 4 ~ 100% RH (condensation autorisée)
• Interfaces de communication: RS485, CAN, USB, DI/DO; affichage: LCD
• Topologie: non isolée côté PV / HF côté batterie
• Protections: surtension/sous‑tension, isolation DC, protection contre l’inversion de polarité DC, surveillance du réseau, surveillance du courant de retour, détection de courant différentiel, protection thermique; SPD DC et AC: type II; AFCI en option
