1+2 típusú túlfeszültség-védő (B+C) 37,5KA 3P DS133R-230 C571503

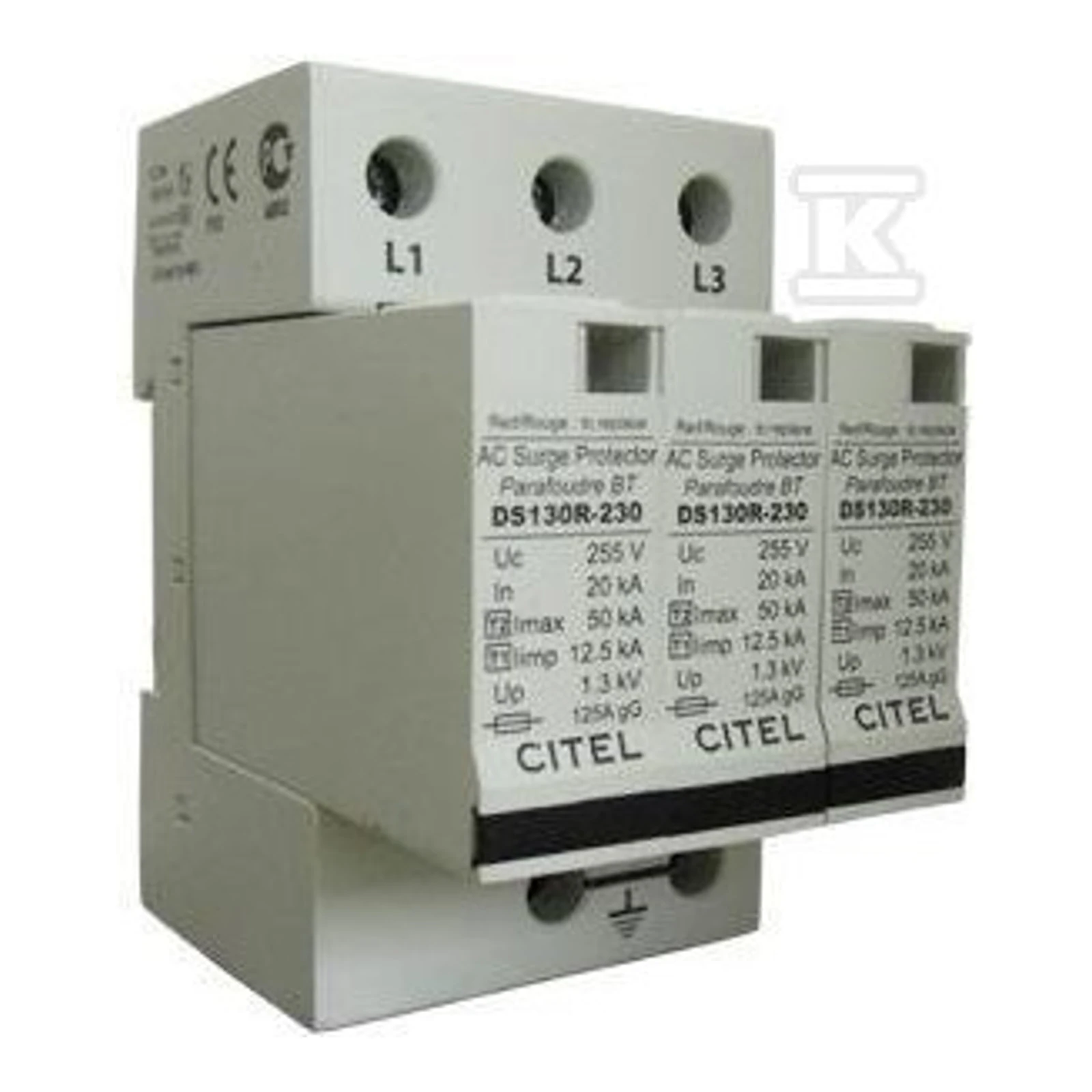

Túlfeszültség-védő 1+2 típus (B+C) — DS133R-230 (C571503)

A DS133R-230 egy többpólusú túlfeszültség-védő, amelyet háromfázisú kisfeszültségű hálózatokhoz terveztek. A készülék 1 + 2 típusú kombinált védelemként készült, lehetővé téve a névleges villámáram-impulzusok és a hálózati lökőhullámok levezetését (védelem a légköri kisülések közvetlen és közvetett hatásai ellen egyaránt). A DIN modulos kialakítás lehetővé teszi a szabványos elosztószekrényekbe történő szerelést és a védőmodulok gyors cseréjét.

Gyártói információk

• Gyártó: CITEL (CITEL Electronics)
• Eszköz típusa: DS sorozat (1 + 2 típus, DIN sínre szerelhető moduláris megoldások)
• Ország és szabványok: a CITEL készülékek megfelelnek az IEC/EN 61643-11 szabványnak; a CITEL termékeit széles körben alkalmazzák távközlési, fotovoltaikus és ipari alkalmazásokban
• Szervizfunkciók: moduláris kialakítás állapotjelzőkkel és távjelzési lehetőséggel (segédérintkezős változatok)

Elektromos / műszaki paraméterek

• Hálózati konfiguráció: 3 fázisú (TNC / háromfázisú)
• Teljes impulzusáram-képesség Iimp (10/350 µs): 37,5 kA (összesített értékként megadva)
• Védelmi mód: common-mode (L/PE) védelem — a 3 fázisú vonalakra vonatkozó specifikációs táblázat szerint
• Védelmi szint Up (a megadott áramnál): ~1,3 kV (a katalógusban a 230/400V-os változatra megadott névleges érték)
• Vizsgálatok és ellenállási osztályok: a DS család készüléke megfelel az EN/IEC 61643-11 szerinti vizsgálati osztályok követelményeinek

Mechanikai és telepítési paraméterek

• Formátum: moduláris, szabványos 35 mm-es DIN sínre szerelhető
• Jelzők és szervizfunkciók: mechanikus modulleválasztás-jelző (állapotjelzés), távjelző érintkezős változat is elérhető
• Elektromos csatlakozások: többrétegű csavaros kapcsok (a DS sorozatra jellemző)
• Ház anyaga: hőre lágyuló műanyag, belső IP20 védettségi fokozat (az elosztószekrénybe szerelt modulokra jellemző)
• Méretek (tájékoztató jellegű, a DS13x sorozat formátumának megfelelően): magasság ~90 mm, szélesség ~44 mm (egy fázismodulra), mélység ~74.8 mm (a méretértékek megfelelnek a DS13x sorozat katalógusrajzának)

Megjegyzések: Az Iimp (37,5 kA) és az Up védelmi szint (kb. 1,3 kV) értékei közvetlenül a CITEL katalógus DS13x sorozatra vonatkozó táblázataiból és specifikációiból származnak. A leírás a C571503 katalógusszámnak megfelelő sorozatváltozat adatlapján dokumentált műszaki és mechanikai információkat tartalmazza.
