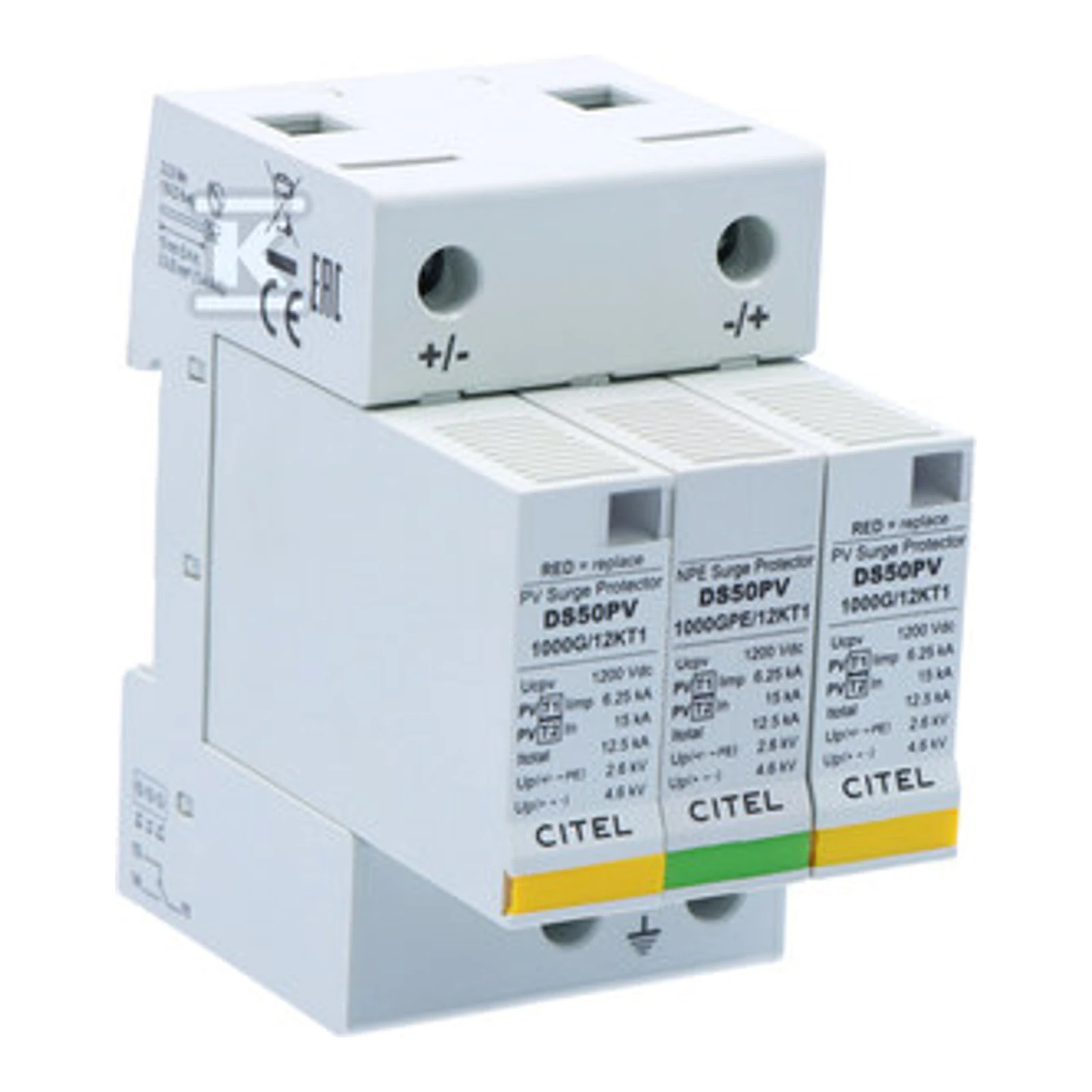

1+2 típusú túlfeszültség-védő (BC) 12,5KA 2P+G DS50PVS-1000G C482393

DS50PVS-1000G/51 egy moduláris 2. típusú túlfeszültség-védő, amely fotovoltaikus telepítésekhez készült, legfeljebb 1000 V DC névleges feszültséggel. Az eszköz közös és differenciális védelmet kínál a +/– vonalak számára, biztosítva 15 kA (8/20 µs) névleges impulzusáramot pólusonként, valamint 40 kA maximális impulzusáramot pólusonként (összesen 60 kA), és biztonsági leválasztási funkcióval rendelkezik a védőelemek túlmelegedése esetén.

Gyártó: CITEL — egy francia cég, amely a túlfeszültség- és villámvédelmi megoldásokra specializálódott. A termék megfelel a nemzetközi normáknak és szabványoknak: IEC 61643-31, EN 61643-31, EN 50539-11 és UL1449 ed.5 / UL1149 ed.5, amely megerősíti a PV telepítésekhez használt villámvédelmi és túlfeszültség-védelmi eszközökre vonatkozó követelményeknek való megfelelését.

Kiválasztott elektromos paraméterek

• Típus SPD (IEC): 2 (2. típus)
• Hálózat: PV hálózat 1000 Vdc
• Névleges PV feszültség (Uocstc): 1000 Vdc
• Maximális működési feszültség PV (Ucpv): 1200 Vdc
• Névleges kisütési áram In (8/20 µs): 15 kA
• Maximális kisütési áram Imax pólusonként (8/20 µs): 40 kA
• Összes maximális kisütési áram (összesen): 60 kA
• Kapcsolódás együttműködése: +/–/PE (közös és differenciális védelem)
• Védelmi szint (Up) In 8/20 µs-nél: +/− = 4,6 kV; +/PE (−/PE) = 2,6 kV
• PV működési állandó áram (Icpv) Ucpv-nél: < 0,1 mA

Mechanikai és egyéb paraméterek

• Technológia: MOV + GDT (magas energiájú varisztor + gázlámpa)
• Formátum: moduláris dugaszolható doboz (plug-in modular box)
• Szerelés: szimmetrikus sín 35 mm (EN 60715)
• Ház anyaga: UL94 V-0 hőre lágyuló műanyag
• Működési hőmérséklet tartomány: -40°C-tól +85°C-ig
• Védettségi fokozat: IP20
• Hibás üzemmód: SPD áramkör leválasztása PV vonalon (failsafe)
• Leválasztási jelző: 2 mechanikai jelző
• Távoli jelzés vezérlése: kapcsoló érintkezős kimenet (changeover contact)
• Súly: 0.278 kg
• Méretek: a méretadatok a katalóguslap diagramján találhatók
