2. típusú túlfeszültség-védő (C) 15\/40KA 2P DS50PVS-600\/51 C480471

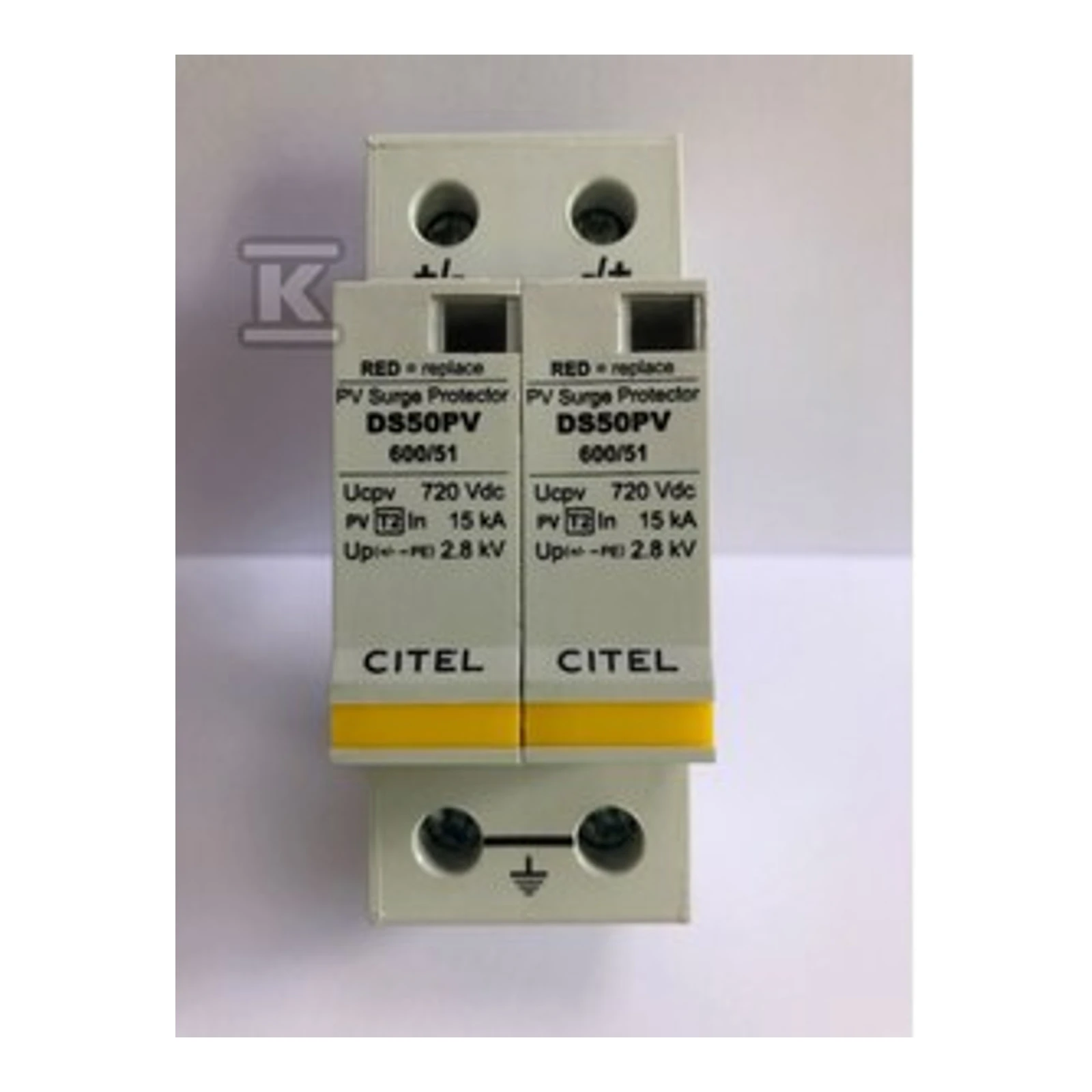

A CITEL DS50PV-600/51 túlfeszültség-védő egy Typ 2 osztályú moduláris túlfeszültség-levezető (parafoudre), amelyet 600 V DC-s fotovoltaikus rendszerekhez terveztek. A készülék közös módusú (+/PE) védelmet biztosít a PV áramkörök számára, impulzusállóságot kínál, és szabványos 35 mm-es DIN sínre szerelhető. A modul kivehető, és mechanikus állapotjelzőkkel (zöld/piros) rendelkezik.

Gyártó: CITEL — francia vállalat, amely energetikai és fotovoltaikus rendszerek túlfeszültség-védelmi megoldásaira specializálódott. A DS50PV-600/51 modell a CITEL PV túlfeszültség-levezető (parafoudre) sorozatának része; az EN 50539-11 és UTE C61-740-51 szabványok szerint tervezték, nehezen éghető anyagokból (UL94 V-0) készül, és DIN sínre történő moduláris szerelésre szolgál.

Elektromos paraméterek

• Vizsgálati kategória / típus: Typ 2 túlfeszültség-levezető (parafoudre) (az IEC/EN szabvány szerint PV alkalmazásokhoz)
• PV hálózat névleges feszültsége (Uocstc): 600 V DC
• Maximális PV üzemi feszültség (Ucpv): 720 V DC
• Névleges lökőáram In (8/20 µs): 15 kA (pólusonként)
• Maximális levezetési áram pólusonként Imax (8/20 µs): 40 kA
• Maximális teljes levezetési áram (összesítve): 60 kA
• Védelmi feszültség Up (@ In): 2,8 kV (+/PE mód)
• Földelési maradék szivárgóáram Ipe: < 0,1 mA
• PV rövidzárlati áram Iscpv: 15000 A

Mechanikai és telepítési paraméterek

• Kivitel / szerelés: Moduláris, kivehető ház, szimmetrikus 35 mm-es DIN sínre szerelhető (DIN 60715)
• Technológia: MOV (varisztor) belső (termikus) leválasztó áramkörrel
• Védettségi fokozat: IP20 (ház), beltéri szerelés
• Ház anyaga: Hőre lágyuló műanyag, UL94 V-0 osztály
• Működési hőmérséklet tartomány: -40 °C-tól +85 °C-ig
• Állapotjelzők: 2 mechanikus élettartam-vég jelző (zöld/piros)
• Súly: 0,249 kg
• Csatlakozások / kapcsok: Sorkapocs; vezeték-keresztmetszet 2,5–25 mm²
• Cseremodul / tartozékok: DSM50PV-600/51 cseremodul; opcionális távjelzés: DS50PVS-600/51
