3-fázisú energiafogyasztásmérő OWE-3

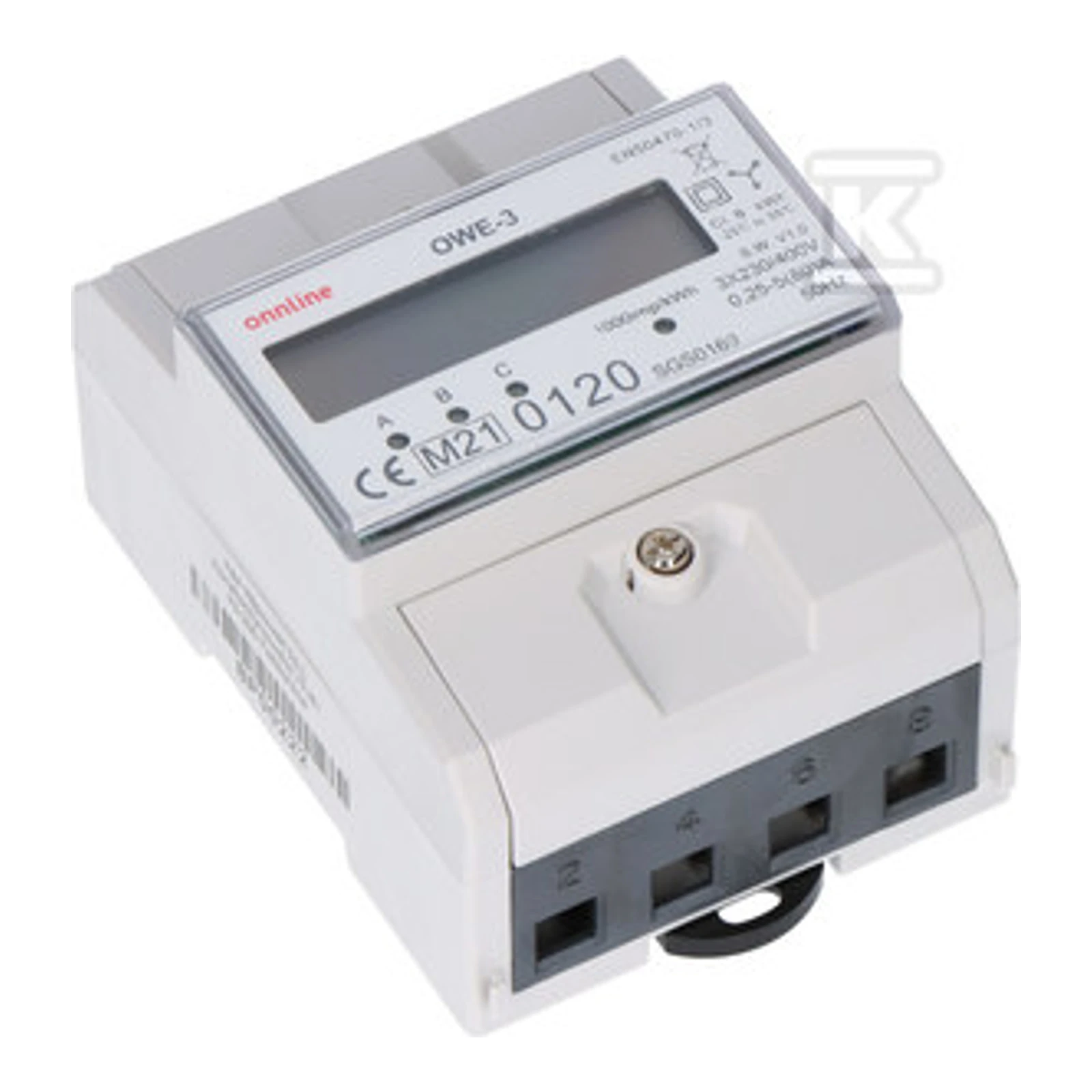

OWE-3 egy háromfázisú, statikus (elektronikus) energiafogyasztásmérő, amely közvetlenül méri a háromfázisú rendszerekben felhasznált aktív energiát. Az eszköz impulzusokat generál, amelyek arányosak a felhasznált energiával, és a teljes fogyasztást egy szegmentált LCD kijelzőn jeleníti meg; az egyes fázisokat piros LED-ek jelzik.

A mérő gyártója az ononline (Onninen Sp. z o.o.), amely olyan eszközt kínál, amely megfelel az LVD 2014/35/EU és az EMC 2014/30/EU irányelvek követelményeinek. A termék egyedi, eltávolíthatatlan gyári számot (lézergravírozás) tartalmaz, és 24 hónapos garanciával rendelkezik a vásárlás dátumától számítva.

Elektromos és funkcionális paraméterek

• Mérési típus: felhasznált aktív energia AE+ [kWh]
• Rendszer: 4-vezetékes, 3-fázisú közvetlen rendszer
• Névleges feszültség: 3×230/400 V (feszültségtartomány 160÷265 V)
• Minimális mérhető áram: 0,04 A; alapáram: 0,25 ÷ 5 A; maximális áram: 80 A
• Névleges frekvencia: 50 Hz
• Mérési pontosság: B osztály (EN50470-1/3)
• Impulzus kimenet: nyitott kollektor, maximális feszültség 27 V DC, maximális áram 27 mA, impulzus állandó 1000 imp/kWh, impulzus időtartama 35 ms
• A mérő saját fogyasztása: <10 VA; <2 W
• Áramfogyasztás jelzése: 3×LED (piros) A, B, C fázisokhoz; olvasási jelzés: piros LED
• Számláló kijelzésének tartománya: 0 ÷ 999999,99 kWh; a számláló állandó: 1000 imp/kWh

Műszaki és telepítési paraméterek

• Burkolat: PC+ABS műanyag
• Szigetelési védelmi osztály: II; védelmi fokozat: IP20
• Csatlakozás: csavaros terminálok 16 mm²-ig
• Szerelés: TH-35 sínre
• Méretek: 4,5 modul (75 mm)
• Működési hőmérséklet: -25 ÷ 55 °C
• Plombálási lehetőség: bemeneti és kimeneti csatlakozók védőburkolata (a plombálás helye a burkolaton jelölve)
• Kivezetések: 1,3,5 – L1/L2/L3 (táplálás); 2,4,6 – L1/L2/L3 (fogyasztás); 7 – semleges vezeték N; 20 (+) és 21 (–) – impulzus kimenet
