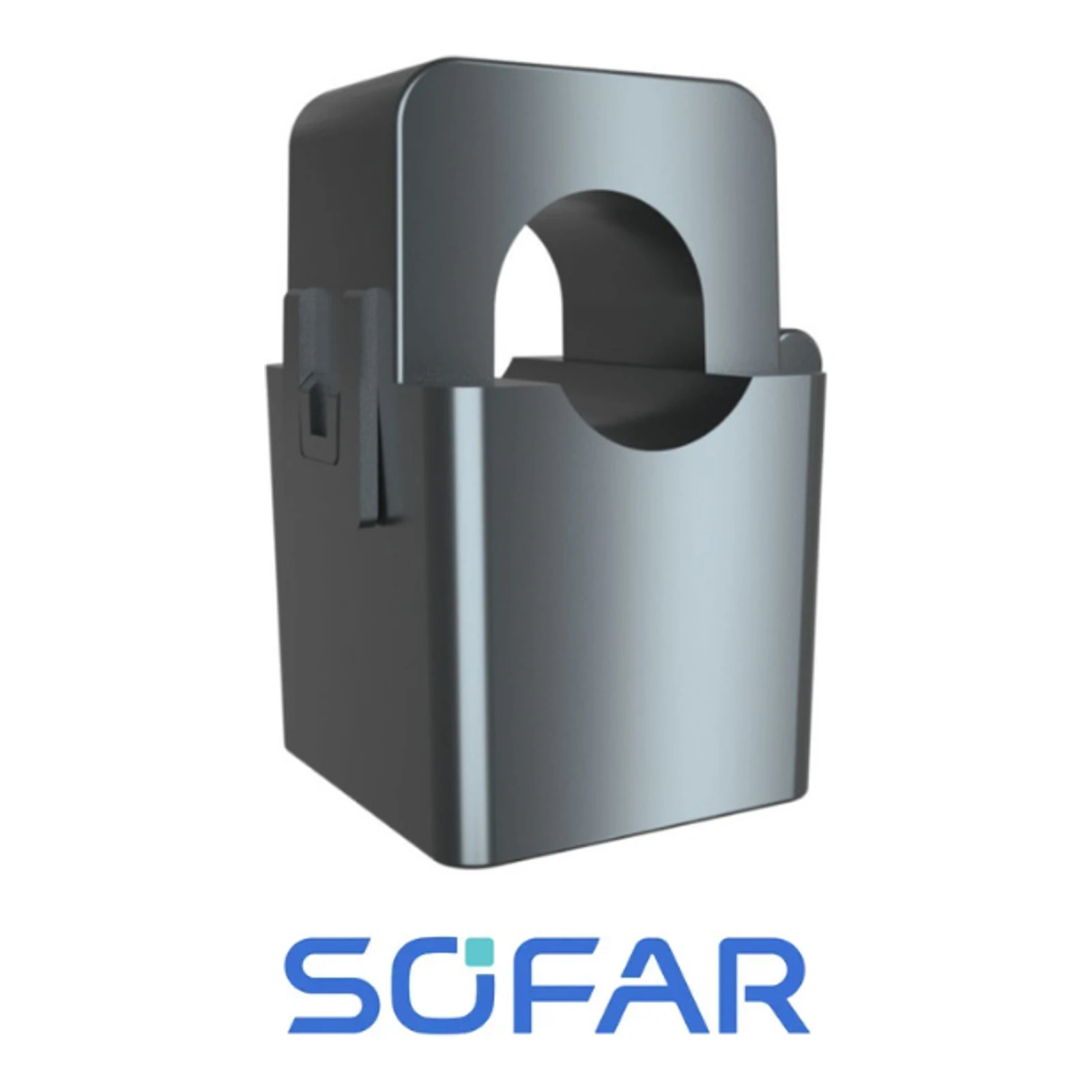

Áramváltók 200A a Sofar Smart DTSU666-hoz

A LCTA9CC 200A/100mA áramátalakító a Chint (DTSU666) mérőórákkal való együttműködésre készült, mint szükséges mérőelem CT csatlakozás esetén. Az elsődleges áram 200 A-ról 100 mA másodlagos jelre történő átalakítást biztosít, lehetővé téve a pontos mérést és az inverter mérési rendszerébe való integrációt.

Gyártó és kompatibilitás: Az adatlapban leírt átalakító a Chint DTSU666 mérőórákkal való együttműködéshez szükséges elemként van megjelölve, amelyeket energiatároló rendszerekben és SOFARSOLAR inverterekben használnak (a HYD 3PH termékek és kapcsolódó kiegészítők adatlapjain). A dokumentációban használt jelölés: LCTA9CC-200A/100mA.

Elektromos paraméterek

• Nominális elsődleges áram: 200 A
• Nominális másodlagos áram: 100 mA
• Átalakítási arány: 200 A : 0.1 A (2000:1)
• Alkalmazás: külső áramátalakító a Chint DDSU/DTSU666 mérőórákkal való együttműködéshez (CT bemenet)
• Mérési cél: árammérések 1- vagy 3-fázisú külső mérőórákhoz SOFARSOLAR inverterekhez

Mechanikai paraméterek

• Csatlakozási típus: toroid átalakító/CT (a dokumentációban említett 200A/100mA verzió)
• Telepítési cél: külső telepítés a fázisvezeték CT bemenetéhez
• Mechanikai kompatibilitás: a Chint mérőórák CT bemenetéhez illeszkedik, amely 100 mA jelet igényel
• Katalógus jelölés a dokumentumban: LCTA9CC-200A/100mA
