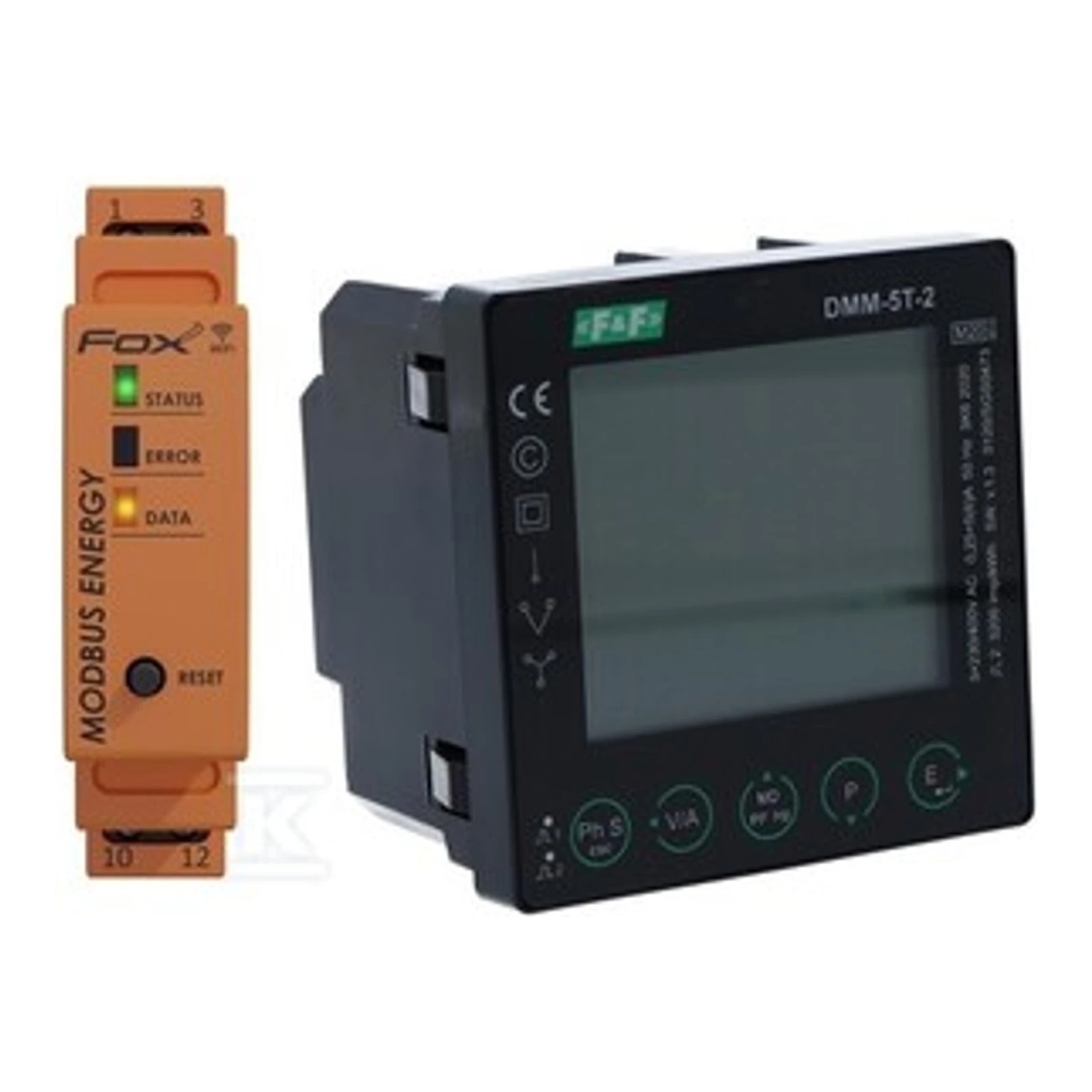

Analizzatore DMM-5T-2&INTEGR wi-modbus-d

Il misuratore trifase multifunzionale DMM-5T-2 è progettato per il monitoraggio versatile dei parametri di una o tre fasi di un impianto di alimentazione. Il dispositivo misura le tensioni di fase e tra fasi, le correnti di fase, le potenze attive, reattive e apparenti, il fattore di potenza e fornisce la misurazione dell'energia su tutto l'intervallo delle quattro quadranti (importazione/esportazione). Inoltre, analizza la distribuzione delle armoniche di tensione e corrente fino alla 63ª armonica e visualizza i valori MIN/MAX, medi e le letture di domanda (demand).

Informazioni sul produttore

F&F Filipowski sp. j. – produttore polacco di dispositivi di misurazione e automazione industriale. La sede dell'azienda si trova a Pabianice. Il produttore dichiara la conformità del dispositivo alle direttive LVD 2014/35/UE e EMC 2014/30/UE e fornisce la dichiarazione di conformità e la documentazione sul sito www.fif.com.pl. Il dispositivo è coperto da una garanzia di 24 mesi dalla data di acquisto.

Parametri elettrici selezionati

• Sistema di misurazione: 1P2W, 3P3W, 3P4W (selezione del tipo di rete)
• Intervallo di misurazione della tensione: 58–276 V AC (L–N), 100–480 V AC (L–L)
• Frequenza di lavoro: 45–65 Hz (intervallo indicato nella specifica di misurazione 45–55 Hz a tensione)
• Misurazione della corrente: misurazione indiretta tramite trasduttori di corrente 5 A (intervallo nominale In 0.25–5 (6) A dipendente dal trasduttore)
• Precisione: tensione 0,2 %; corrente 0,2 %; potenza attiva 0,5 %; potenza reattiva 1 %; energia attiva classe 0,5S (IEC62053-22)
• Armoniche: misurazione THD e componenti armoniche dalla 2ª alla 63ª armonica (precisione 2 % per THD)
• Uscite impulsive: 2 uscite impulsive passive (collettore aperto), P2 impostato in fabbrica a 3200 imp/kWh; carico massimo dell'uscita: U ≤ 30 V, I ≤ 20 mA
• Comunicazione: interfaccia RS-485, protocollo Modbus RTU, velocità 2400/4800/9600/19200/38400 bps, parità NESSUNA/PARI/DISPARI, 1 o 2 bit di stop

Parametri meccanici

• Dimensioni della custodia: 96 × 96 × 62 mm
• Dimensioni dell'apertura di montaggio: 92 × 92 mm
• Spessore del pannello: 1 ÷ 5 mm
• Grado di protezione: frontale IP54, retro IP20
• Temperatura di lavoro: -25 ÷ 55 °C; temperatura di stoccaggio -40 ÷ 70 °C
• Consumo di potenza: tipico ≤ 2 VA, istantaneo ≤ 15 VA; potenza assorbita per fase 0,5 VA
• Materiale della custodia / infiammabilità: la custodia soddisfa UL94–V0
