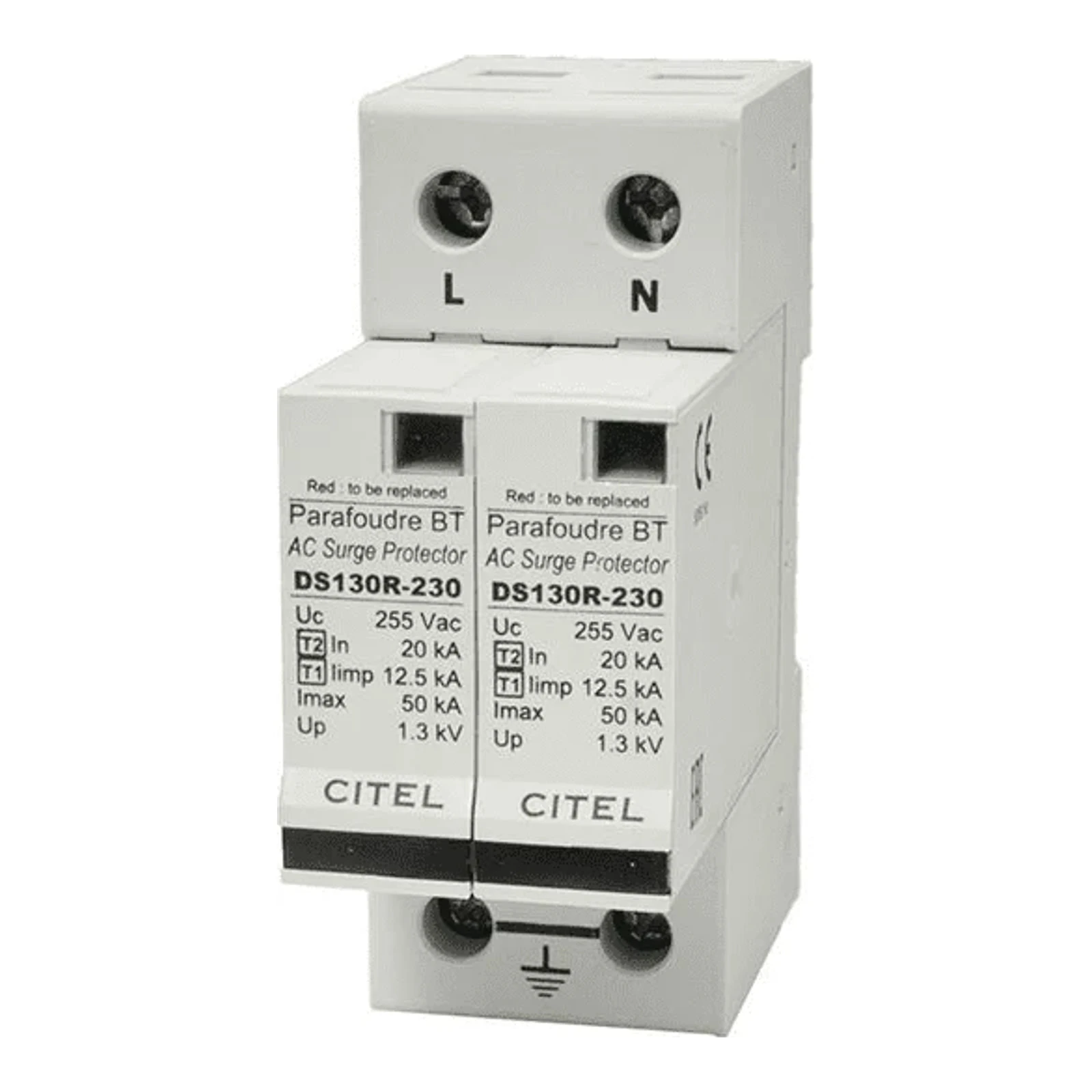

Limitatore CITEL AC T1+T2 \/ C571512 DS 132RS-230

Limitatore di sovratensione AC tipo 1+2 DS132RS-230 è un limitatore modulare monofase progettato per installazioni 230 V AC (sistemi TT/TN), combinando la protezione di tipo 1 e 2. Il dispositivo fornisce protezione per modalità di sovratensione comune e differenziale tra L/N e N/PE, con una corrente di scarico nominale di 20 kA (15/8/20 µs) e una capacità totale di scarico dell'impulso di fulmine fino a 25 kA (10/350 µs). La versione con segnalazione remota (DS132RS-230/G) offre un contatto di cambio stato per il monitoraggio remoto dello stato del modulo.

Informazioni sul produttore

Produttore: CITEL, fornitore francese di dispositivi di protezione contro le sovratensioni. I dati di contatto del produttore sono forniti nella scheda: CITEL, 2 rue Troyon, 92316 Sèvres Cedex, Francia; telefono +33 1 41 23 50 23; e-mail contact@citel.fr. I dispositivi soddisfano gli standard IEC 61643-11 / EN 61643-11 e UL1449 ed.4 e possiedono certificati EAC e TUV.

Parametri elettrici selezionati

• Tipo SPD: 1+2 (secondo i test IEC)
• Voltaggio nominale: Un = 230 Vac
• Max. voltaggio di lavoro AC: Uc = 255 Vac
• Corrente di scarico nominale: In = 20 kA (15/8/20 µs)
• Max. corrente di scarico per polo (8/20 µs): Imax = 50 kA
• Impulso di fulmine per polo (10/350 µs): Iimp = 12.5 kA; totale Itotal = 25 kA (10/350 µs)
• Livello di protezione L/N a In (8/20 µs): Up L/N = 1.3 kV
• Resistenza a sovratensione temporanea (TOV) 5 s: 335 Vac (resistente senza disconnessione)
• TOV 120 min: 440 Vac (disconnessione)
• Modalità di protezione e connessione: L/N e N/PE; protezione comune e differenziale

Parametri meccanici e di montaggio

• Tecnologia: MOV (varistore ad alta energia) + lampada a gas specifica (GSG) + fusibile termico
• Configurazione SPD: monofase, modulo plug-in
• Installazione: su guida simmetrica da 35 mm (EN 60715)
• Involucro: plastica termoplastica UL94 V-0
• Intervallo di temperatura di funzionamento: -40°C a +85°C
• Grado di protezione: IP20
• Modalità di emergenza: disconnessione dalla rete AC con indicatore meccanico di disconnessione (uno per polo)
• Connettori: morsetti a vite 2.5–25 mm² o possibilità di connessione su barra
• Opzione di segnalazione remota: DS132RS-230/G – uscita per contatto di commutazione (changeover contact)
• Dimensioni (secondo schema nella scheda): larghezza 82 mm, altezza 90 mm, profondità 74.8 mm
