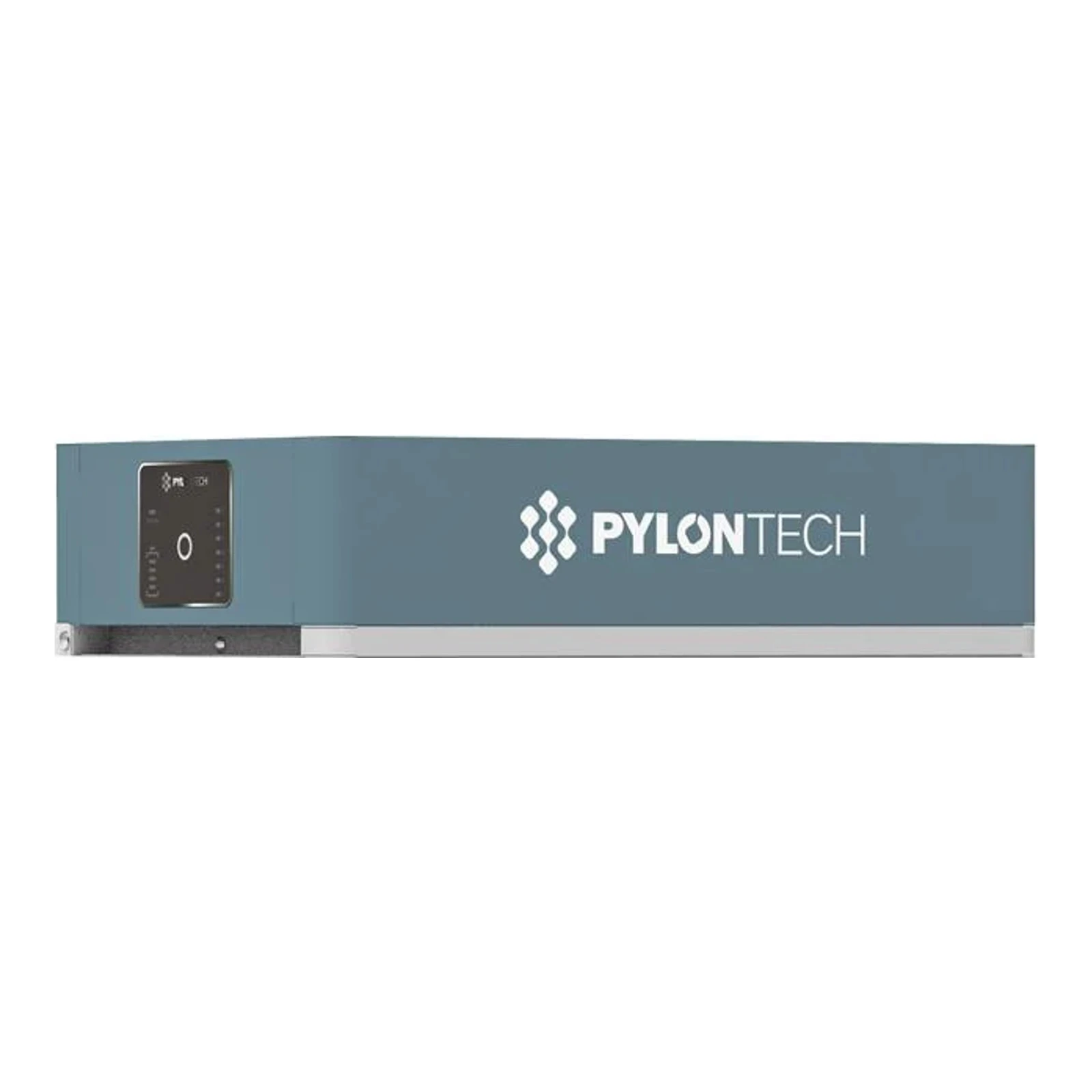

Modulo di controllo della banca di energia Pylontech (BMS) H1 FC0500-40S

Pylontech FC0500-40S è un modulo di gestione della batteria (BMS) utilizzato nel sistema di stoccaggio energetico Pylontech Force H1. Fornisce supervisione e protezione delle celle e gestione della carica e scarica in set da un singolo modulo a configurazioni multi-modulo (1–7 moduli), destinati ad applicazioni residenziali.

Il produttore del modulo è Pylontech, un fornitore noto di sistemi di stoccaggio energetico basati su celle agli ioni di litio. Nella documentazione tecnica della serie Force H1, il modulo BMS è contrassegnato come FC0500-40S ed è utilizzato in tutte le varianti di questa serie, confermando la compatibilità con diverse configurazioni di tensione e capacità offerte dal produttore.

Parametri elettrici e funzioni tecniche

• Tensione nominale compatibile del sistema: 48 Vdc a 336 Vdc (a seconda del numero di moduli in serie; 1–7 moduli)
• Corrente di carica/scarica raccomandata: 37 A
• Corrente massima di carica/scarica: 40 A (per 15 s)
• Intervallo di tensione di funzionamento (esempio per varianti): da 45,0 a 378 Vdc in diverse configurazioni (valori dipendenti dal numero di moduli)
• Porti di comunicazione: RS232, RS485, CAN
• Ciclo di vita: >5000 cicli a 25 °C
• Durata progettata: oltre 15 anni a 25 °C

Parametri meccanici e ambientali

• Intervallo di temperatura di funzionamento: 0 – 50 °C
• Intervallo di temperatura di stoccaggio: -20 – 60 °C
• Umidità: 5 – 95 % senza condensazione
• Altitudine massima: < 2000 m
• Dimensioni del modulo di sistema (singolo modulo FH48074): 600 x 380 x 170 mm
• Peso del modulo di sistema (singolo modulo FH48074): 36 kg
