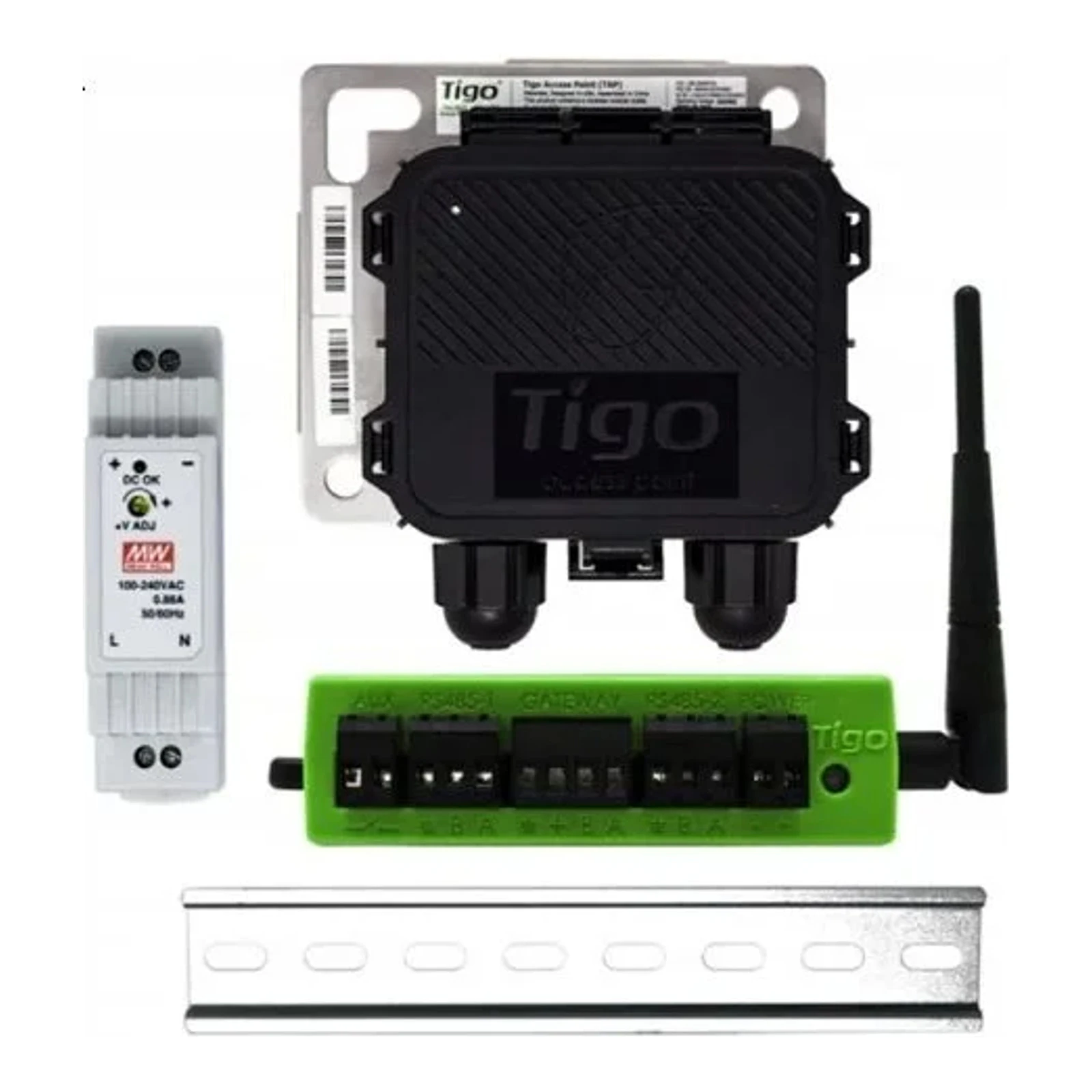

TIGO: Cloud connect advanced, TAP (DIN RAIL)

Cloud Connect Advanced (CCA) con Tigo Access Point (TAP) è un kit di comunicazione e registrazione dati progettato per impianti fotovoltaici con moduli Tigo TS4. Consente la raccolta di dati a livello di modulo, monitoraggio remoto, configurazione tramite app mobile e controllo della funzione Rapid Shutdown in conformità ai requisiti NEC.

Produttore: Tigo Energy, Inc. è un'azienda specializzata in soluzioni che migliorano il monitoraggio e la sicurezza degli impianti fotovoltaici. La gamma include la piattaforma Tigo Smart che comprende ottimizzatori modulari, registratori di dati e accessori di comunicazione. I dati presentati provengono direttamente dai materiali tecnici del produttore.

Parametri elettrici e tecnici

• Supporto per moduli TS4: ogni CCA supporta fino a 900 unità TS4 e fino a 7 TAP.
• Intervallo di tensione di ingresso (CCA): 10 VDC – 25 VDC.
• Consumo energetico (CCA): 3 W – 7 W.
• Alimentazione di rete (alimentatore DIN rail incluso): 100 VAC – 240 VAC.
• Comunicazione: supporto per reti cablate e wireless; TAP: punto di accesso wireless (mesh) per fino a 300 TS4 per TAP.
• Raggio di comunicazione TAP: fino a 35 m massimo tra TAP / fino a 115 ft (35 m) da TAP a TS4 secondo la documentazione.
• Interfacce: supporto Modbus per il monitoraggio di dispositivi di terze parti, porta Ethernet e USB (CCA).
• Funzioni di sicurezza: controllo della disattivazione a livello di modulo (Rapid Shutdown) conforme a NEC 2014/2017 690.12.
• Raffreddamento: convezione naturale.
• Grado di protezione: IP68, Tipo 4R (in custodia esterna).

Parametri meccanici

• Dimensioni CCA (solo dispositivo): 31 mm x 115.51 mm x 71.54 mm.
• Peso CCA (solo dispositivo): 126 g.
• Intervallo di temperatura CCA (funzionamento): -20°C a +70°C (-4°F a +158°F).
• Dimensioni TAP (con supporto): 126.2 mm x 130.0 mm x 26.8 mm (con supporto di montaggio).
• Peso TAP: 227 g (0.5 lbs).
• Intervallo di temperatura TAP (funzionamento): -20°C a +85°C (-4°F a 185°F).
• Dimensioni custodia esterna (CCA in custodia): 115 mm x 278.4 mm x 203 mm.
• Peso CCA in custodia con alimentatore DIN rail: 1.1 kg.
• Valutazione ambientale (in custodia): IP68, Tipo 4R.
