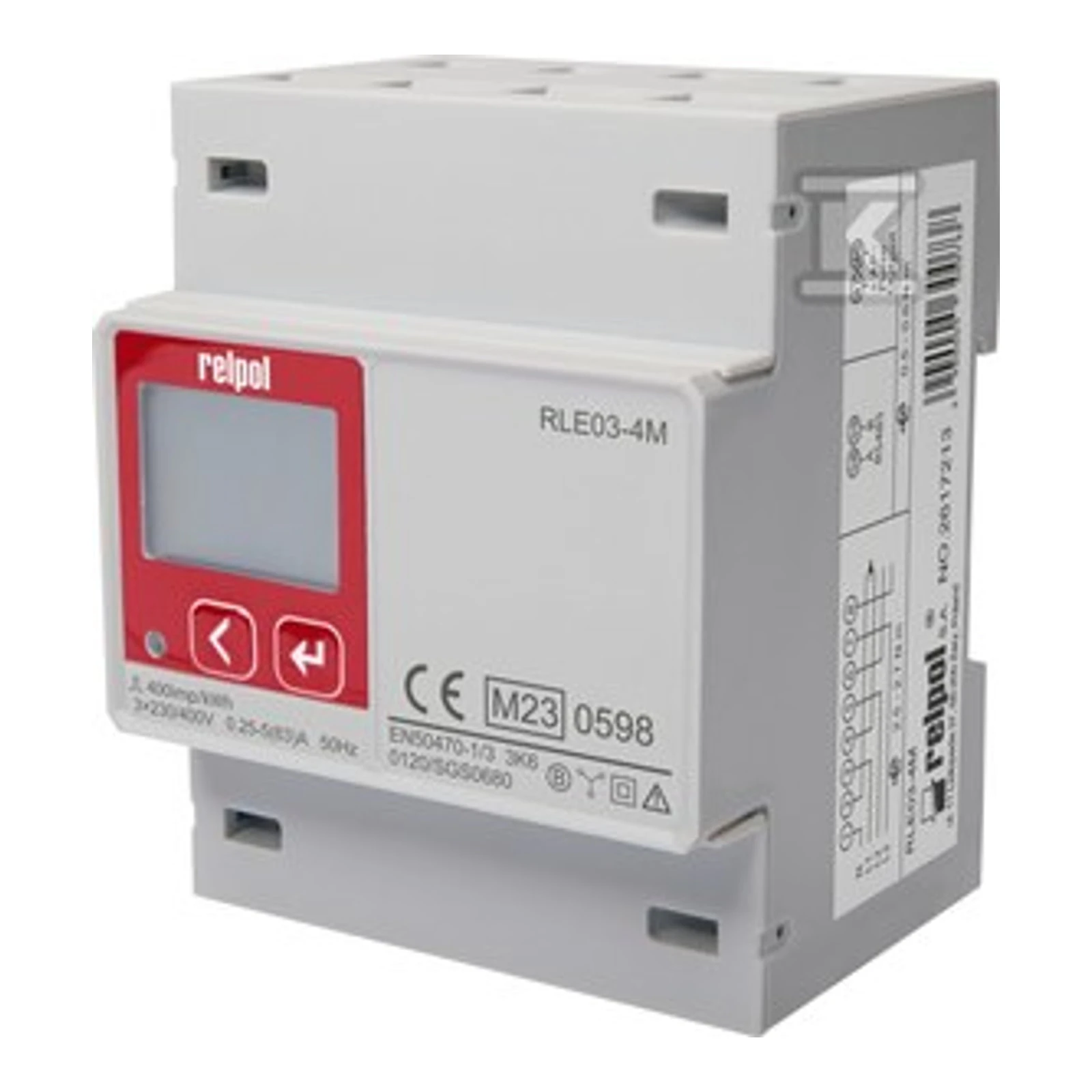

3-fazowy cyfrowy licznik energii elektrycznej RLE03-4M - MID, CE, 63A, RS485, ModBus, czterokwadrantowy 2617213

Trójfazowy licznik energii elektrycznej RLE03-4M przeznaczony do bezpośredniego pomiaru energii w sieciach 3(N)~ 400/230 V. Urządzenie oferuje pomiar energii czynnej i biernej w czterech ćwiartkach, wyświetlacz LCD z czytelnymi interfejsami oraz zdalny odczyt przez izolowany port RS-485 zgodny z protokołem Modbus RTU (opcjonalnie DL/T645). Licznik jest przeznaczony do zastosowań komercyjnych i przemysłowych, w tym instalacji fotowoltaicznych (inwertery).

Producentem urządzenia jest Relpol S.A. — firma specjalizująca się w aparatach i komponentach elektrotechnicznych. Dokumentacja techniczna i konstrukcja licznika (obudowa z tworzywa ABS, montaż na szynie 35 mm zgodnie z EN 60715) potwierdzają zgodność z normą EN 50470 oraz wymaganiami dyrektyw i certyfikatów MID i RoHS.

Parametry elektryczne

• Napięcie znamionowe: 3(N)~ 400/230 V ±10%
• Zakres pracy zasilania: 0,8...1,2 Un
• Prąd wejściowy: min./max 0,25 A / 63 A
• Prąd odniesienia / prąd startu: 0,5 A / 0,02 A
• Prąd znamionowy (wejście pomocnicze): 5 A
• Prąd rozruchowy: 0,002 Ib
• Zużycie energii: obwód napięciowy < 4 VA; obwód prądowy < 1 VA
• Częstotliwość zasilania: 50/60 Hz ±5%
• Komunikacja: izolowany port RS-485, protokół Modbus RTU (opcjonalnie DL/T645), prędkość do 9600 bps
• Dokładność i wyjścia impulsowe: klasa B (klasa 1), 1 wyjście impulsowe energii czynnej, wskaźnik impulsów 1600 imp/kWh, szerokość impulsu 80 ms ±20%
• Błąd pomiaru RTC: ≤ 0,5 s/dzień

Parametry mechaniczne

• Montaż: bezpośredni montaż na szynie 35 mm (EN 60715), pozycja pracy pionowa
• Wymiary: 90 × 72 × 63 mm (D × S × W)
• Szerokość zabudowy: 72 mm (modułowa osłona)
• Waga: 350 g (z opakowaniem)
• Temperatura pracy: -25 °C ... +55 °C
• Temperatura przechowywania: -30 °C ... +80 °C
• Stopień ochrony: panel: IP51, osłona: IP20 (EN 60529)
• Wilgotność względna: 5...95% (bez kondensacji)
