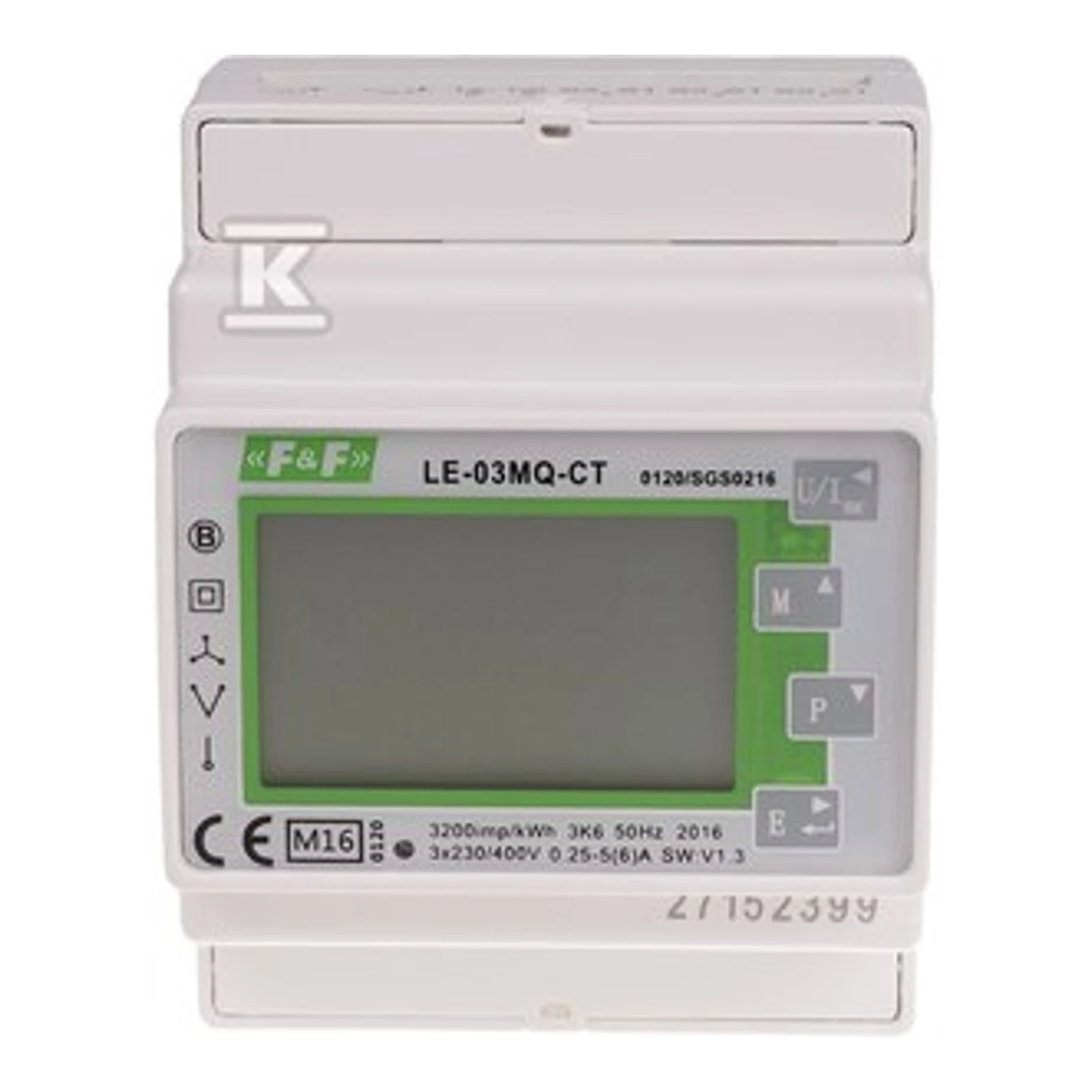

3-fazowy dwukierunkowy licznik pośredni,półpośredni, Modbus RTU,100(5)A. MID LE-03MQ-CT

LE-03MQ CT to trójfazowy (także możliwy do pracy w trybach 1-fazowym) elektroniczny licznik energii dwukierunkowy z analizą parametrów sieci. Urządzenie mierzy energię aktywną i bierną (import/eksport), wartości chwilowe napięć, prądów, mocy, współczynnika mocy, częstotliwości oraz współczynniki zniekształceń THD. Wyposażone jest w port komunikacyjny RS-485 z protokołem Modbus RTU oraz dwa wyjścia impulsowe (jedno konfigurowalne), obsługujące zewnętrzne przekładniki prądowe 1 A lub 5 A.

Producent: F&F Filipowski sp.j. (oznaczenie handlowe f&f). Firma dostarcza urządzenie oznaczone symbolem LE-03MQ-CT, wyprodukowane zgodnie z dyrektywą MID 2004/22/EC (certyfikat 0120/SG S0216). Urządzenie posiada trwałe, laserowo wygrawerowane oznaczenie seryjne i jest przeznaczone do montażu na szynie DIN.

Parametry elektryczne i techniczne

• Zakres napięć referencyjnych: 3×230/400 V (zakres faz L-N 100–289 V dla systemów 1P2W i 3P4W; L-L 173–500 V dla 3P3W).
• Prąd bazowy: 0,25–10 A; maksymalny prąd bezpośredni: 100 A; minimalny prąd mierzony: 0,02 A; przeciążenie 30×Imax/10 ms.
• Obsługa przekładników prądowych CT z sekundarnym prądem 1 A lub 5 A oraz możliwością ustawienia współczynnika CT (CT rate) w zakresie 0001–9999; ustawienia CT i PT są zabezpieczone - można je ustawić tylko raz (wymóg MID).
• Pomiar i rejestracja: aktywna/reaktywna energia import/export 0–9 999 999,9; chwilowe moce aktywne, bierne i pozorne do 3600 MW/Mvar/MVA.
• Dokładność: klasa pomiarowa wg specyfikacji (aktywna energia ±1% IEC 62053-21 oraz podane dokładności napięcia/prądu/pomiarów pomocniczych w karcie).
• Zasilanie pomocnicze: 85–275 V AC (50/60 Hz) ±10% lub 120–380 V DC ±20%; pobór mocy <10 VA (<2 W).
• Wyjścia impulsowe: typ OC (open collector) 27 V DC / 50 mA; wyjście 1 programowalne (kWh lub kVArh) z możliwymi podziałami 0,01 / 0,1 / 1 / 10 / 100 / 1000; wyjście 2 stałe: 3200 imp./kWh.
• Wyjścia impulsów: szerokość impulsu konfigurowalna dla wyjścia 1: 60 / 100 / 200 ms; wyjście 2 stałe 200 ms.
• Komunikacja: RS-485 Modbus RTU; prędkości: 2400 / 4800 / 9600 / 19200 / 38400 bps; adres sieciowy 1–247; parzystość NONE/ODD/EVEN; 1 lub 2 bitów stopu.
• Funkcje dodatkowe: pomiar THD (napięć i prądów), pomiar maksymalnego zapotrzebowania (MD), DIT (czas integracji zapotrzebowania) konfigurowalny 5/10/15/30/60 min, podświetlenie LCD z regulowanym czasem wyłączenia.

Parametry mechaniczne i wymiary

• Montaż: na szynie DIN.
• Materiał obudowy: tworzywo samogaszące UL94 V-0.
• Stopień ochrony: IP51 (wewnętrzny).
• Wymiary: 94,5 mm (szer.) × 72 mm (gł.) × 65 mm (wys.).
• Wykończenie: pokrywa zacisków z możliwością plombowania, oznaczenie seryjne laserowo wygrawerowane.
