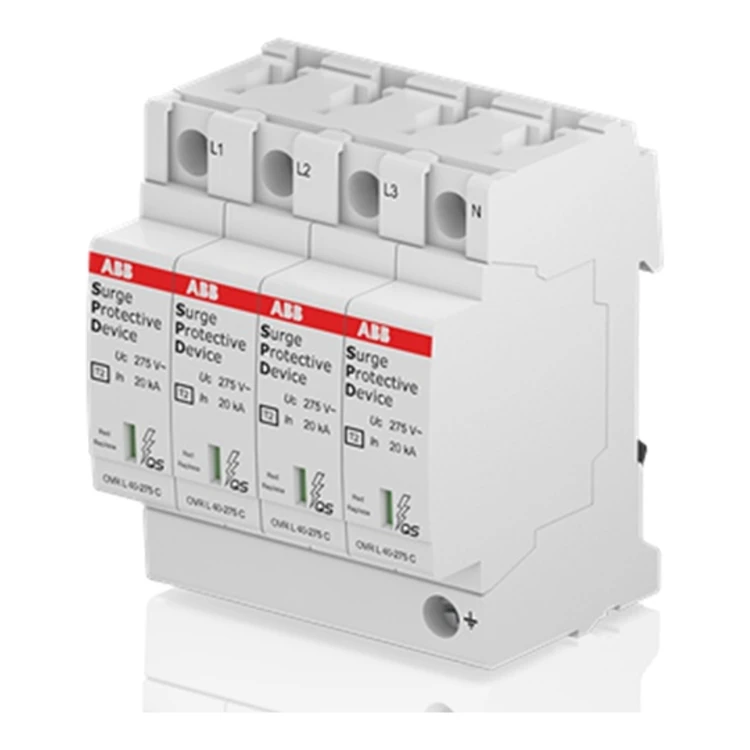

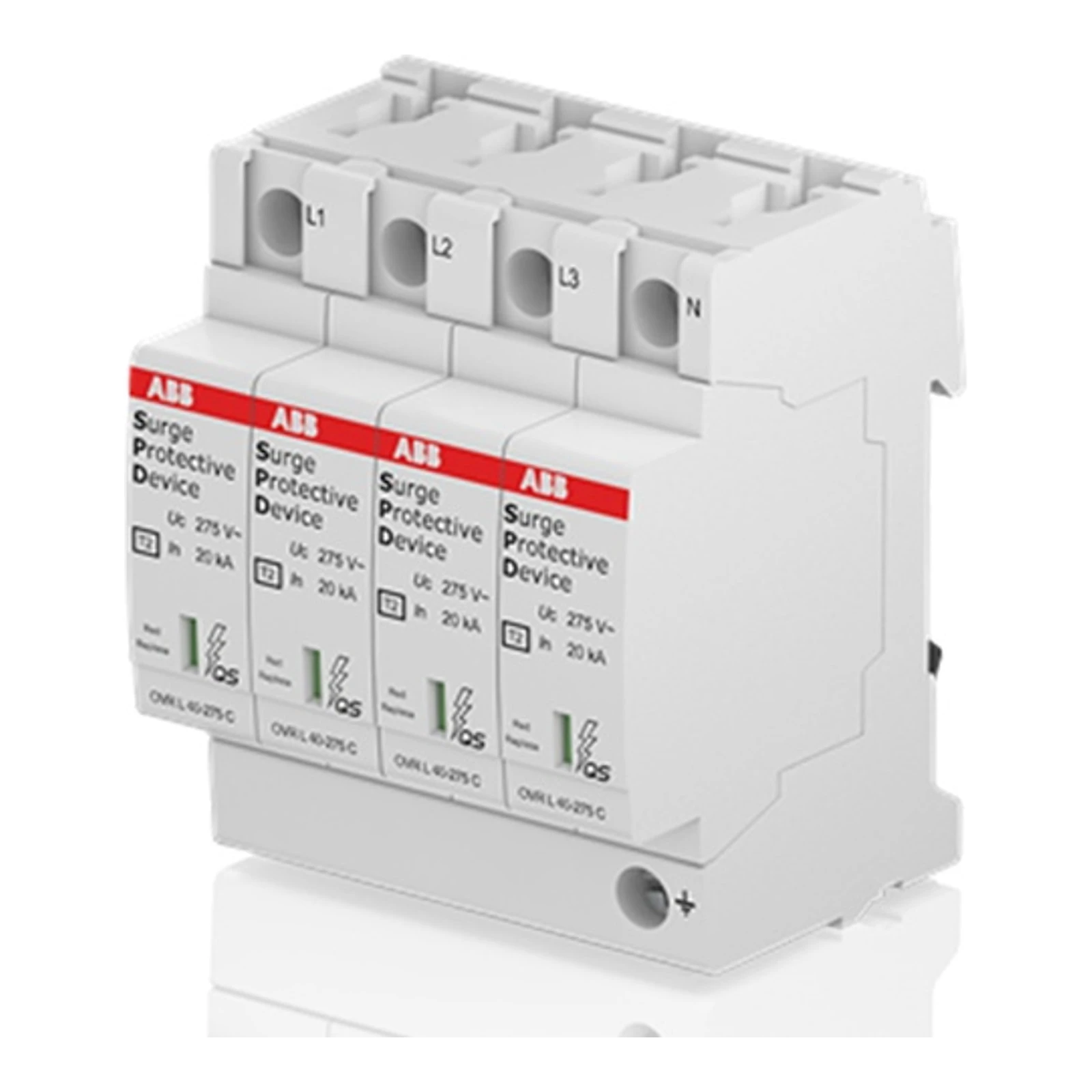

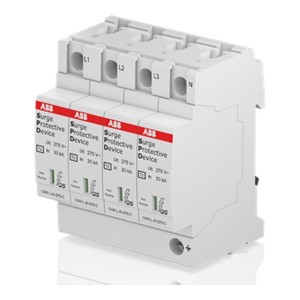

ABB Ogranicznik przepięć AC OVR T2 4L 40-275 P QS, 4P

OVR T2 4L 40-275 P QS to modułowy ogranicznik przepięć klasy II przeznaczony do ochrony instalacji przed przepięciami przejściowymi, w tym impulsami atmosferycznymi. Urządzenie przeznaczone do stosowania w systemach TN‑S, wykonane w wersji 4-biegunowej (4P) z konstrukcją typu plug-in do montażu na szynie DIN.

Producent: ABB — międzynarodowa firma specjalizująca się w rozwiązaniach energetycznych i automatyce. Produkt należy do linii ABB EcoSolutions i posiada powiązane deklaracje i certyfikaty (m.in. deklarację zgodności UE i certyfikat CB), co potwierdza zgodność z normami IEC/EN 61643‑11.

Parametry elektryczne i funkcjonalne

• Napięcie znamionowe sieci (Uo): 230 / 400 V AC
• Maksymalne napięcie trwałej pracy (Uc, L‑PE): 275 V
• Przepięcie dorywcze (UT): 337 V
• Prąd udarowy (8/20 µs) nominal (Inom): 20 kA
• Prąd udarowy (8/20 µs) maks. (Imax): 40 kA
• Prąd impulsowy (10/350 µs) Iimp: 2 kA
• Prąd znamionowy wyłączalny (Ics): 100 kA
• Napięciowy poziom ochrony (Up): (L‑N) 1.1 kV; (N‑PE) 1.25 kV
• Straty mocy: 29 mW
• Standard transmisji sygnału stanu: Optic; wskaźnik stanu: tak

Parametry mechaniczne i instalacyjne

• Liczba biegunów / zabezpieczonych biegunów: 4P / 4
• Wersja montażu: Plug-in, montaż na szynie DIN (DIN‑Rail)
• Szerokość: 71.2 mm (4 moduły)
• Wysokość netto: 88 mm
• Głębokość / długość netto: 58 mm
• Masa netto: 0.48 kg
• Stopień ochrony: IP20
• Maksymalna wysokość montażu bez deratingu: 5000 m n.p.m.
• Rozmiar bezpiecznika / zajętość miejsca: 4 modular spacing
