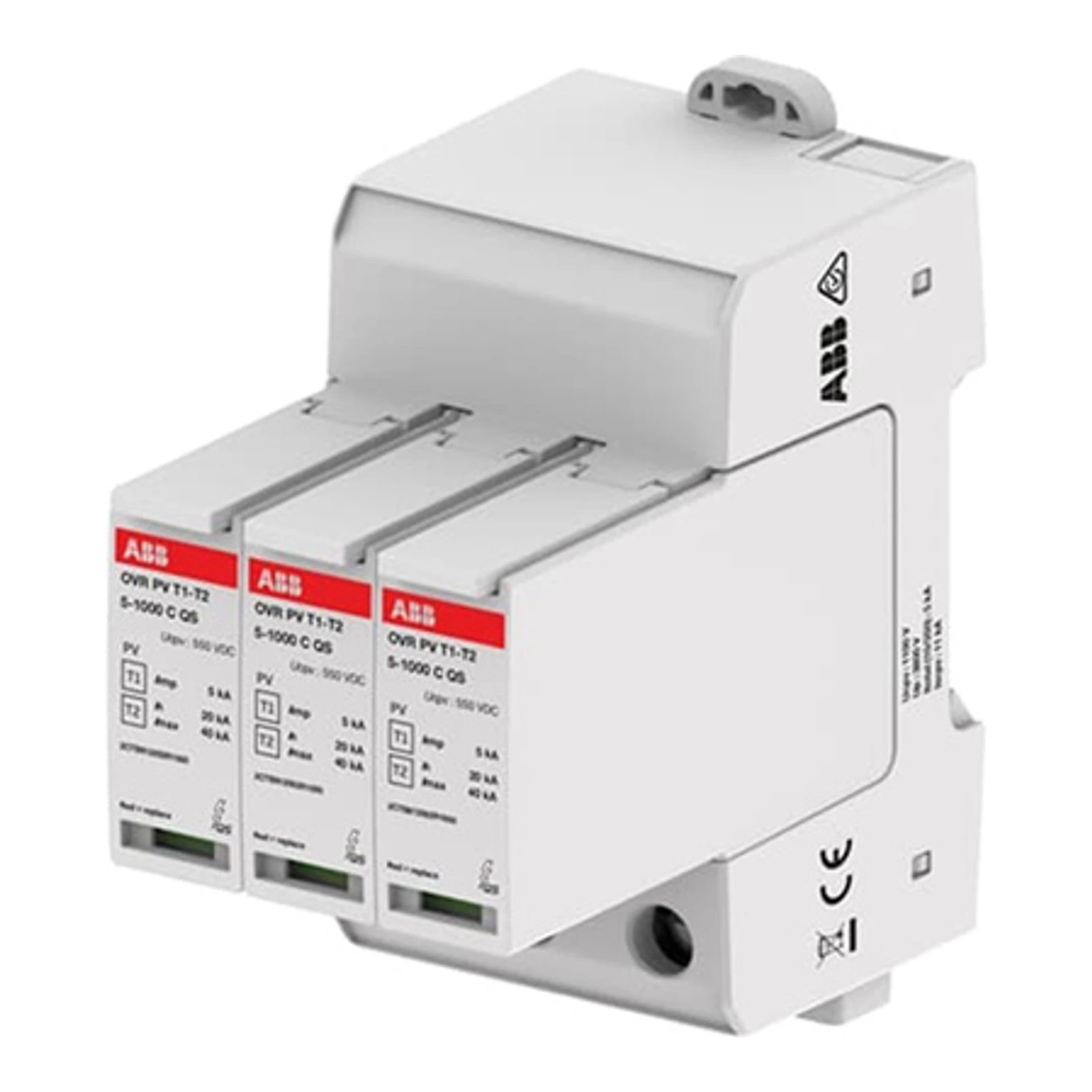

ABB Ogranicznik przepięć DC OVR PV T1-T2 5-1000 P QS, 3P

OVR PV T1-T2 5-1000 P QS to ogranicznik przepięć przeznaczony do instalacji fotowoltaicznych prądu stałego. Urządzenie łączy w sobie klasy ochrony T1 (Type 1) oraz T2 (Type 2), zapewniając ochronę przed udarami impulsowymi oraz przepięciami przejściowymi w systemach PV o napięciu znamionowym 1000 V.

Producent: ABB jest międzynarodową firmą specjalizującą się w technologiach energetycznych i automatyce. Produkt należy do rodziny OVR PV, zaprojektowanej specjalnie dla instalacji fotowoltaicznych, łączącej modułową konstrukcję z funkcjami ułatwiającymi montaż i konserwację, takimi jak wymienny wkład (pluggable cartridge) oraz opcjonalny styk pomocniczy do monitoringu stanu urządzenia.

Parametry elektryczne i techniczne

• Typ ochrany: T1-T2 (Class I + II)
• Napięcie znamionowe Un: 1000 V DC
• Maksymalne ciągłe napięcie pracy Ucpv: 1100 V
• Impulsowy prąd udarowy Iimp (10/350 μs): 5 kA
• Całkowity prąd udarowy Itotal (10/350 μs): 5 kA
• Maksymalny prąd rozładowczy Imax (8/20 μs): 40 kA
• Nominalny prąd rozładowczy In (8/20 μs): 20 kA
• Poziom ochrony napięciowej Up przy In (L-L / L-N): 3,8 / 3,8 kV
• Czas reakcji: <25 ns
• Krótko‑obwodowy prąd DC ISCPV: 11 A

Parametry mechaniczne i instalacyjne

• Liczba chronionych przewodów: 2 (konfiguracja 1+1 DC)
• Technologia: varistory (MOV)
• Wymienny wkład (pluggable cartridge) i zintegrowany termiczny rozłącznik
• Wskaźnik stanu (mechaniczny) sygnalizujący koniec życia wkładu
• Możliwość styku pomocniczego (TS) jako opcja
• Wymiary (wys. x szer. x gł.): 95 x 54 x 86 mm
• Wymiary z dodatkowym stykiem pomocniczym (TS): 110 x 54 x 86 mm
• Waga: 0.397 kg
• Stopień ochrony: IP20
