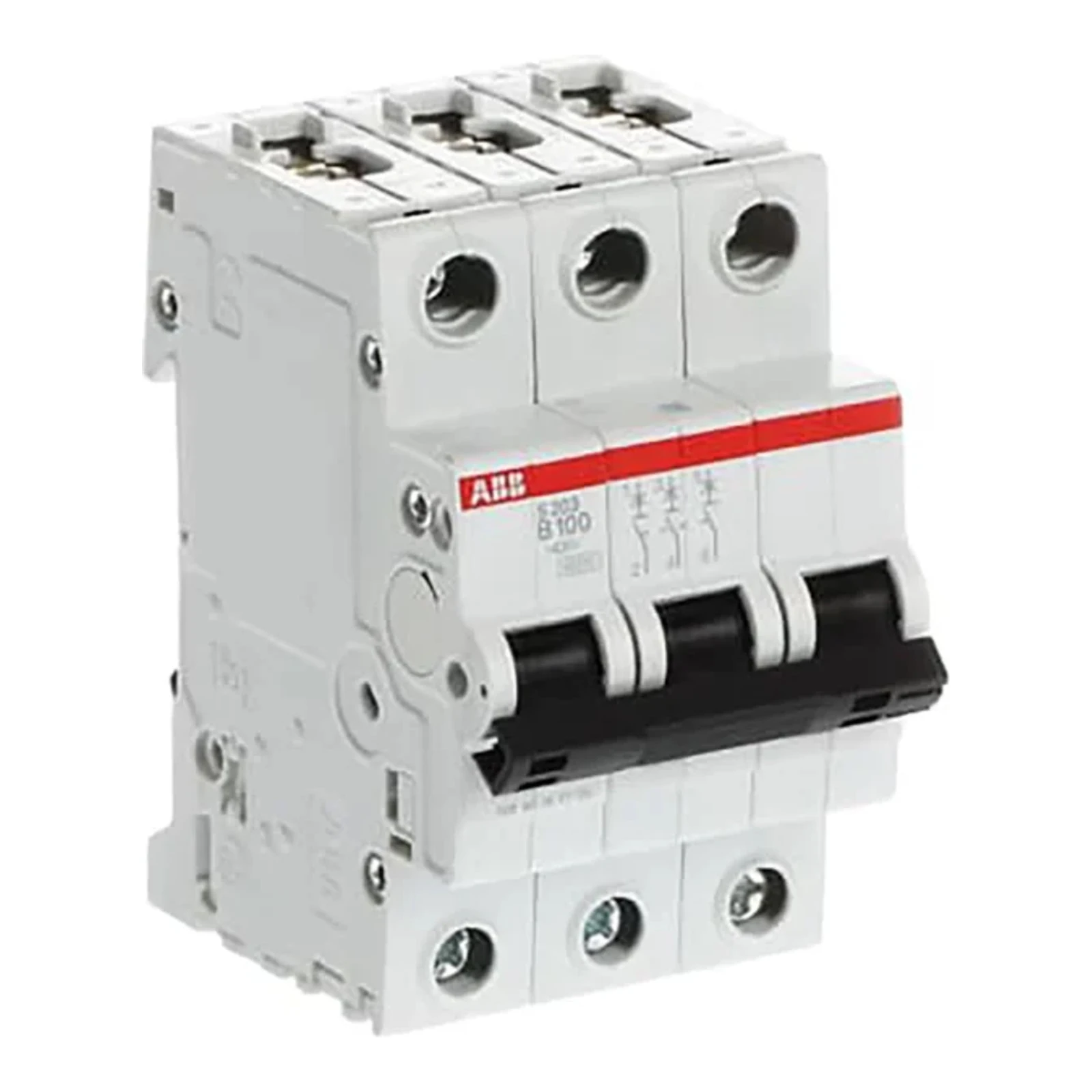

ABB S203-B100 Wyłącznik nadmiarowo-prądowy, 3P

ABB S203-B100 to trójpolowy wyłącznik nadmiarowo-prądowy (MCB) o charakterystyce B, zaprojektowany do ochrony instalacji elektrycznych przy prądzie znamionowym 100 A. Urządzenie oferuje selektywne wyłączanie przy zwarciach i przeciążeniach oraz montaż na szynie TH35, co czyni je odpowiednim do zastosowań przemysłowych i budynkowych.

Producent: ABB — międzynarodowa firma specjalizująca się w aparaturze niskiego napięcia i automatyce. Model S203-B100 jest częścią serii S2C/S203, oznaczony kodem producenta 2CDS253001R0825 i objęty deklaracjami zgodności oraz dokumentacją techniczną udostępnioną przez ABB.

Kluczowe parametry elektryczne

• Prąd znamionowy (In): 100 A
• Charakterystyka wyzwalania: B (wg IEC 60898-1)
• Napięcie robocze: 12 V AC (min) do 440 V AC (max inkl. tolerancji)
• Prąd znamionowy wytrzymywany 50/60 Hz: acc. to IEC/EN 60664-1 440 V
• Rated Short-Circuit Capacity (AC): 6 kA
• Rated Conditional Short-Circuit Current (Inc): 10 kA (230 V), 20 kA (400 V)
• Rated ultimate breaking capacity (Icu): 10 kA (230 V), 20 kA (400 V)
• Power loss at rated conditions (per pole): 9.8 W
• Electrical endurance: 10 000 AC cykli
• Stopień zanieczyszczenia: 3

Parametry mechaniczne i wymiary

• Liczba biegunów: 3
• Typ napędu/aktuatora: dźwignia (toggle), oznaczenie I / O, materiał izolujący czarny, możliwe zaplombowanie
• Typ zacisków: śrubowe, Failsafe Bi-directional Cylinder-lift Terminal
• Maksymalny moment dokręcania: 3 N·m
• Możliwości przyłączeniowe: szyna zbiorcza 16/16 mm²; przewód giętki 4 ... 35 mm²; przewód sztywny 2.5 ... 50 mm²; żyły 2.5 ... 50 mm²
• Wymiary (netto): szerokość 52.5 mm, wysokość 88 mm, głębokość 69 mm
• Waga netto: 0.42 kg
• Odporność mechaniczna: 20 000 cykli mechanicznych
• Stopień ochrony: IP20 (obudowa), IP40 z osłoną
• Temperatura pracy: -25 ... +55 °C
